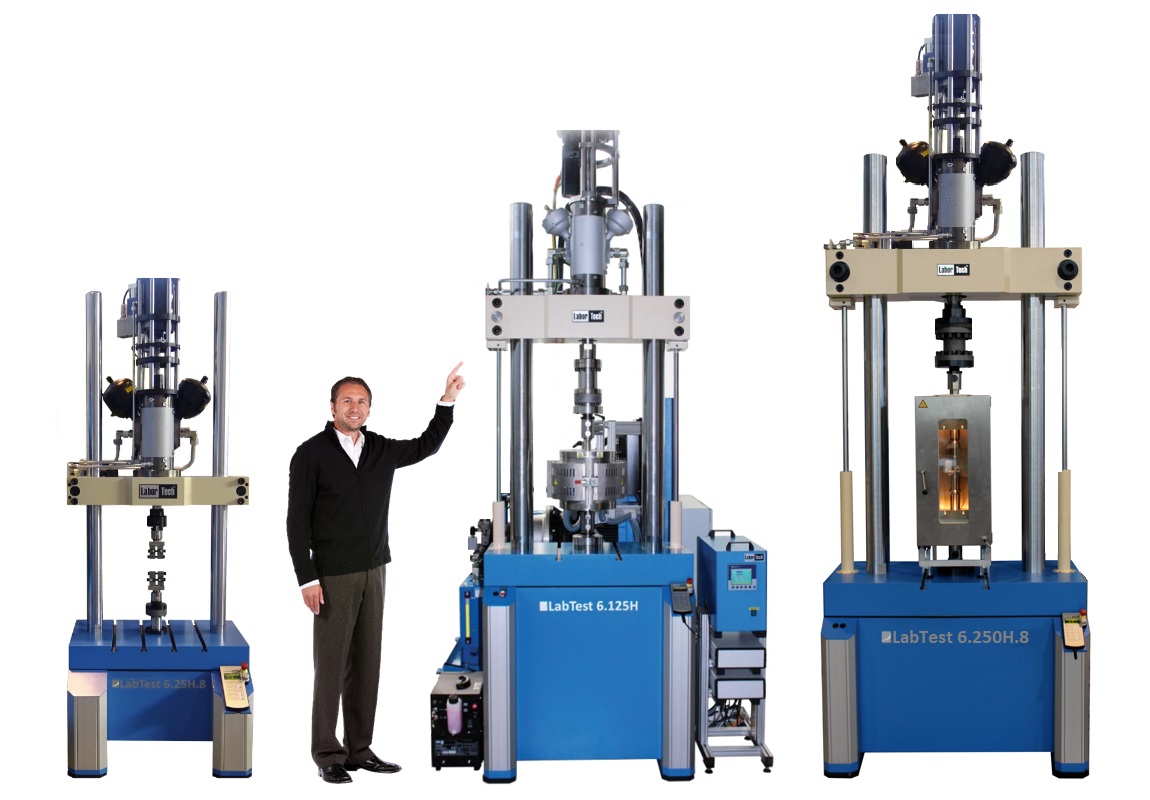

H.8 – axiálně torzní servohydraulické zkušební stroje
Servohydraulické vertikální dynamické axiálně torzní zkušební stroje řady H.8 se používají pro provádění torzních oscilačních nebo tahových/torzních zkoušek zkušebních vzorků nebo celých výrobků ve strojírenském, farmaceutickém, stavebním a automobilovém průmyslu včetně akademických institucí. Tyto stroje mají axiálně/torzní zkušební pohon namontovaný na horním příčníku. Volitelná základová deska s T drážkami v příčníku činí tyto stroje velmi univerzálními.
Download:
Download:
Download:
MEZERA
Klíčové vlastnosti zkušebních strojů řady H.8 s axiálně torzní rotací
- Stojanové provedení s vysokou axiálně torzní tuhostí a mechanickou odolností.
- Možnost rozšíření zkušebního rámu o automatický elektro hydraulický přesun a upnutí příčníku
- Zaručená souosost systému v souladu s normou ASTM E1012.
- Integrovaný kombinovaný torzní servoválec ve středovém příčníku stroje.
- Vyvolání torze hydraulicky nebo elektromechanicky v závislosti na frekvenci a počtu cyklů.
- Řízení zkoušky proporcionálním nebo servo ventilem s možností řízení v silové a poziční smyčce.
- Kompletní vyhodnocení a řízení axiálně torzní zkoušky zabezpečuje software pro testování materiálů Test&Motion – DYNPACK.
- Kombinovaný silově torzní snímače umístěné na pístnici pracující v třídě přesnosti dle EN ISO 7500-1, ASTM E4 s možností linearizace.
- Výkonné kompaktní hydraulické agregáty řady HAD s nízkou hladinou hluku díky systému PAC
- Diagnostika hydraulického agregátu HALT 18 ovládána TOUCH LCD SIEMENS ve standardu
- Stroje řady H.8 odpovídají všem uvedeným směrnicím ES o strojních a zařízeních a pracují v souladu s novými bezpečnostními funkcemi dle EN ISO 13850:2017 .
- Řízení stroje je prováděno měřící a řídící elektronikou řady EDCi se vzorkovací frekvencí 10 kHz. Rozlišovací úroveň analogových signálů ± 250.000 dílků (20 ms).
- Integrace speciálních čelisti pro axiálně torzní zkoušky nebo různých přípravků dle norem atd.
- Vysoce přesné zkoušky s teplotní komorou nebo vysokoteplotní pecí
MEZERA
VIDEA na axiálně torzních zkušebních strojích LabTest řady H.8

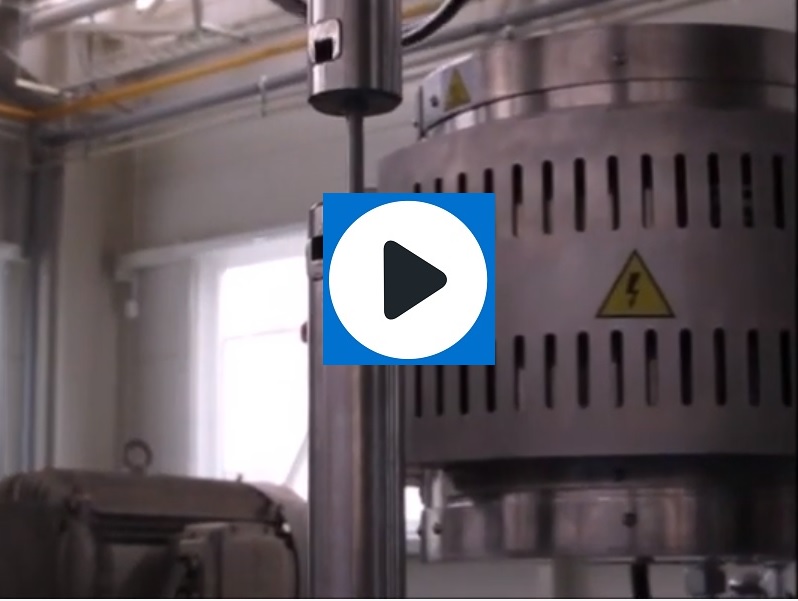

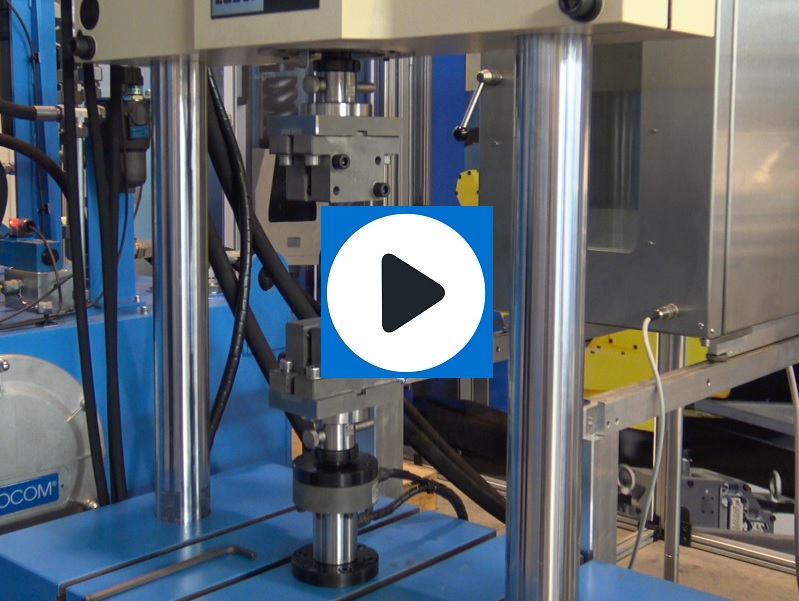

Axiálně torzní zkouška za pokojové teploty
Axiálně torzní zkouška speciálních zkušebních vzorků za pokojové teploty dle normy EN ISO 6892-1.
Axiálně torzní zkouška včetně montáže přípravků
Na zkušebních strojích LABORTECH řady H.8 lze provádět testování zkušebních vzorků za použití speciálních axiálně torzních univerzálních čelistí, na kterých lze při výměně vložek odzkoušet prakticky cokoli. Jste limitování pouze max. silou a torzí stroje.
Axiálně torzní zkouška – praktická zkouška
Praktická axiálně-torzní zkouška vysokopevnostního materiálu dle normy EN ISO 6892-1 za použití speciálních mechanických čelistí.

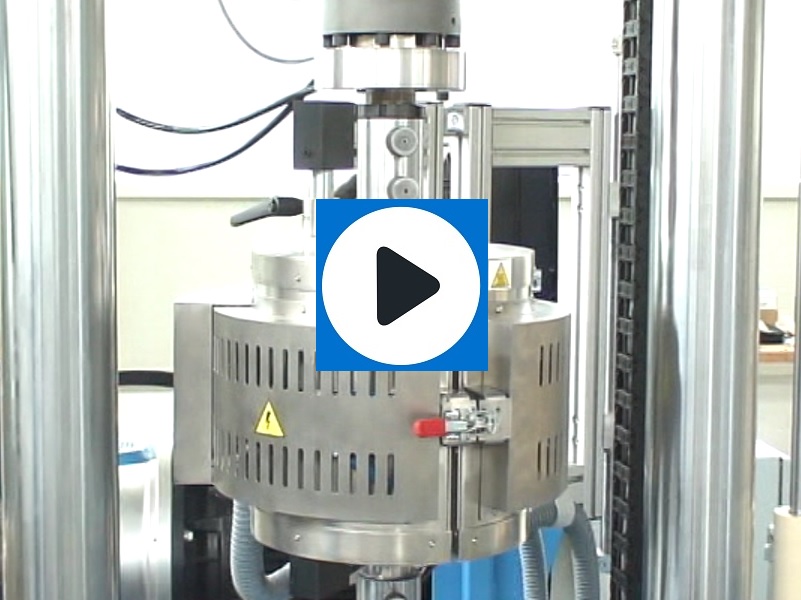

Axiálně torzní zkouška s vysokoteplotní pecí
Axiálně torzní zkouška na zkušebním stroji LabTest 6.125H.8 s vysokoteplotní pecí do 1200°C dle normy EN ISO 6892-2 a ČSN ISO 12106
MEZERA
Máte dotazy týkající se našich produktů?
Neváhejte kontaktovat naše odborníky na produkty.
Těšíme se na Váš zájem.
–
MEZERA
ZKOUŠENÍ NA STROJÍCH LABTEST H.8 S RŮZNÝM PŘÍSLUŠENSTVÍM

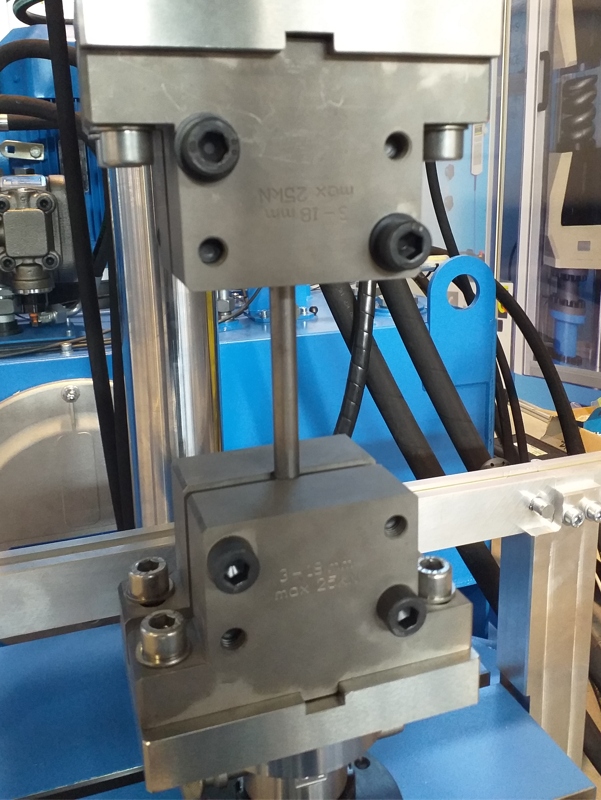

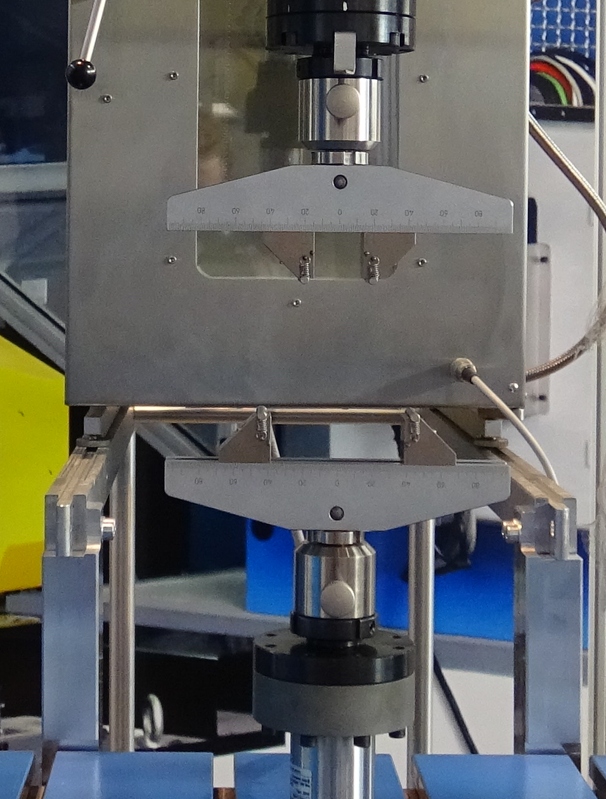

Zkouška z různými přípravky a upínacími čelistmi
Různé druhy upínacích čelistí a zkušebních přípravků pro uchycení a dynamické testování kovů, karbonů, plastů, laminátů atd. pro dynamické zkoušky v tahu, tlaku a ohybu dle norem EN 6892-1, ISO 12106, ASTM E606, DIN 50100, ASTM E399, ASTM E647, ASTM E466 atd.
Zkoušky s extenzometry a měřícími sondami
Tahová zkouška s extenzometry v souladu s normou EN ISO 9513, EN 6892-1, ISO 12106, ASTM E606, DIN 50100, ASTM E399, ASTM E647, ASTM E466 atd.

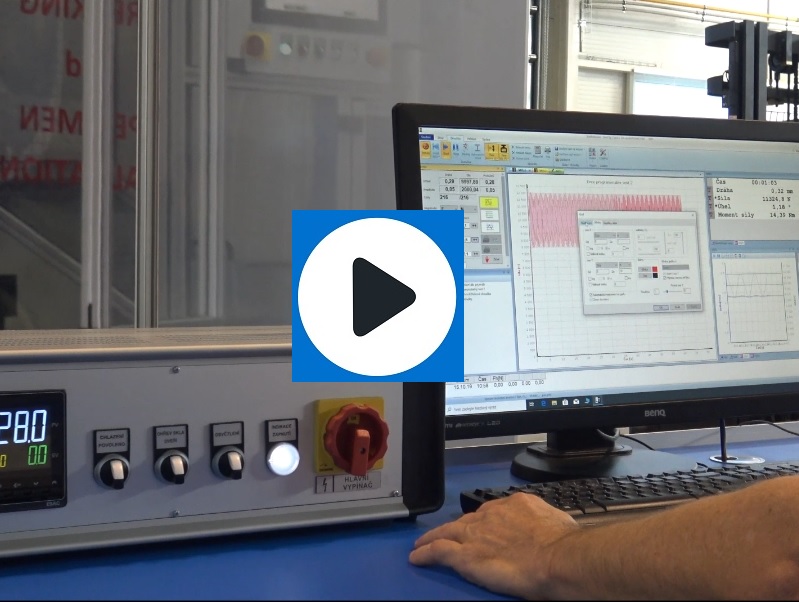

Zkouška s vysokoteplotní pecí a teplotní komorou
Vysokoteplotní tahové a tlakové dynamické zkoušky podle ISO 6892-2 Metoda A1, EN 6892-1, ISO 12106, ASTM E606, DIN 50100, ASTM E399, ASTM E647, ASTM E466 atd.
Základní modifikace axiálně torzních strojů!
MEZERA
Základní sestava axiálně / torzního zkušebního stroje
Zaměřte se na tyto 3 základní části stroje …
Správný výběr axiálně/torzního hydraulické servo válce

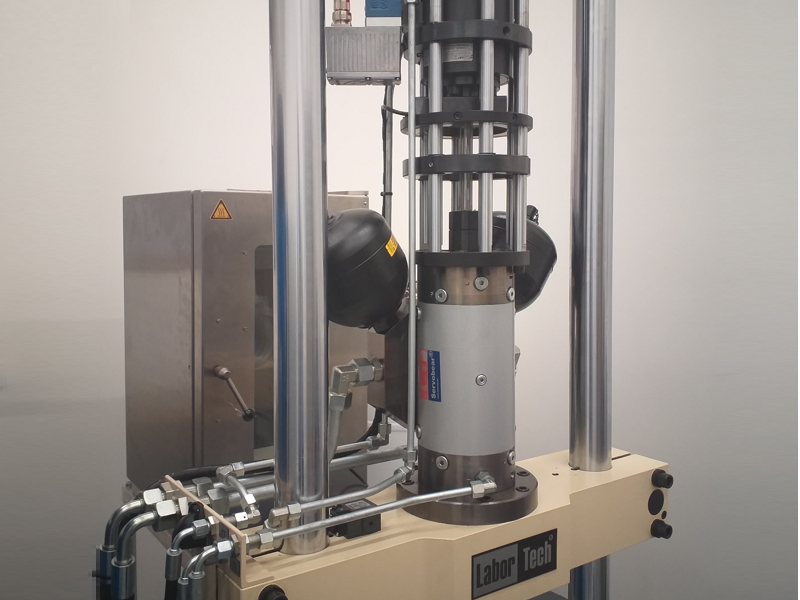

Kombinovaný servoválec

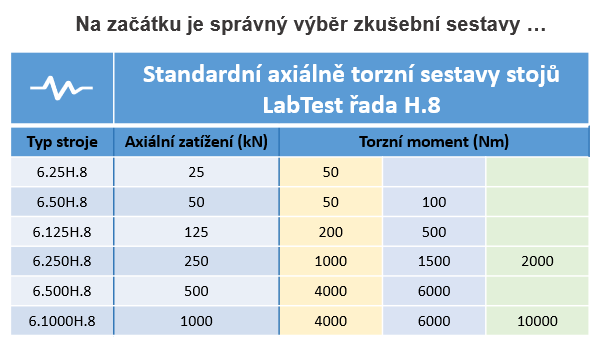

Pokud si vyberete z tabulky patřičnou kombinaci stroje řady H.8 tzn. axiální sílu a torzní moment, pak je nutné si nadefinovat ještě tyto parametry:
Axiální síla
Jaká bude velikost amplitudy? Jakou max. frekvenci budu používat?
Torzní moment
Jaká bude maximální úhel natočení +-? Jakou max. frekvenci budu používat?
Na základě těchto vstupních parametrů lze přesně vyspecifikovat celou zkušební sestavu stroje včetně rozměrové velkosti, příkonu atd.
Vhodný hydraulický agregát splňující vaše požadavky a umístění
Správný výběr HA
Na základě správné specifikace kombinovaného zkušebního servo válce se definuje vhodný kompaktní hydraulická tlaková jednotka určená pro únavové testy. HA je vždy osazen kontrolním systémem HALT 18 – Diagnostic SIEMENS se systémovým hlídáním stavů, tlaků a servisních intervalů přes dotykový LCD.
Chlazení hydraulického agregátu.
Jak budu hydraulický agregát chladit? Vzduchovým nebo vodním chlazením? Zjistěte si Vaše možnosti.

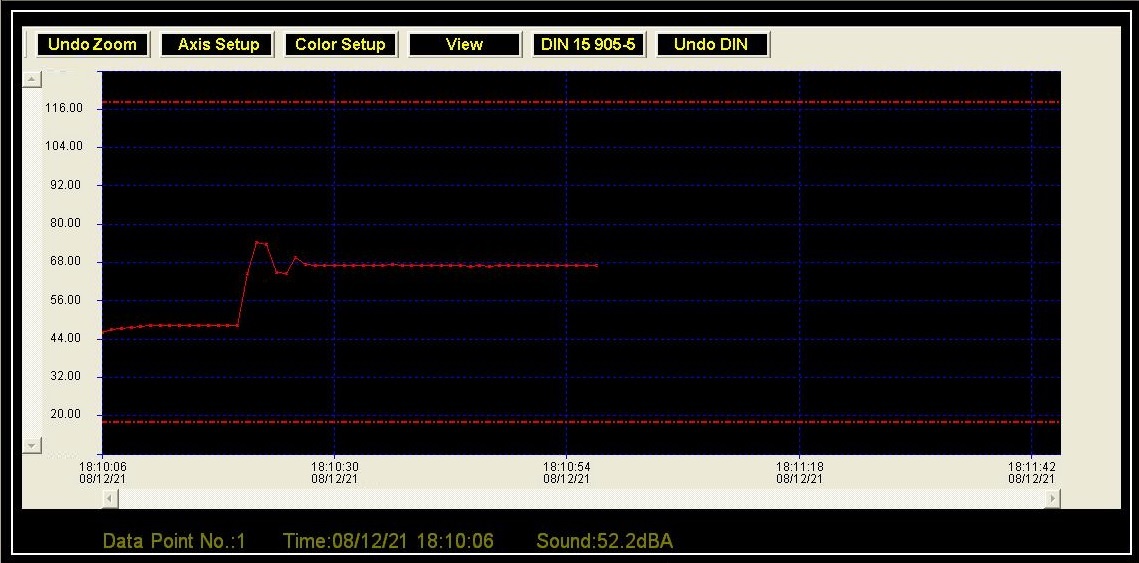

Potřebuji řešit hlučnost?
Možnost zakrytování HA je provedeno speciálním protihlukovým krytem PAC <72 dB. Jednoduchý přístup z bočních všech stran pomocí rychlospojek umožňuje provádět snadnou manipulaci kolem HA (výměnu filtrů, výměnu oleje atd.). Díky silent blokovému odpružení lze umístit HA přímo na podlahu zkušebny.
Vhodný výběr řídící jednotky a zkušebního software včetně modulů

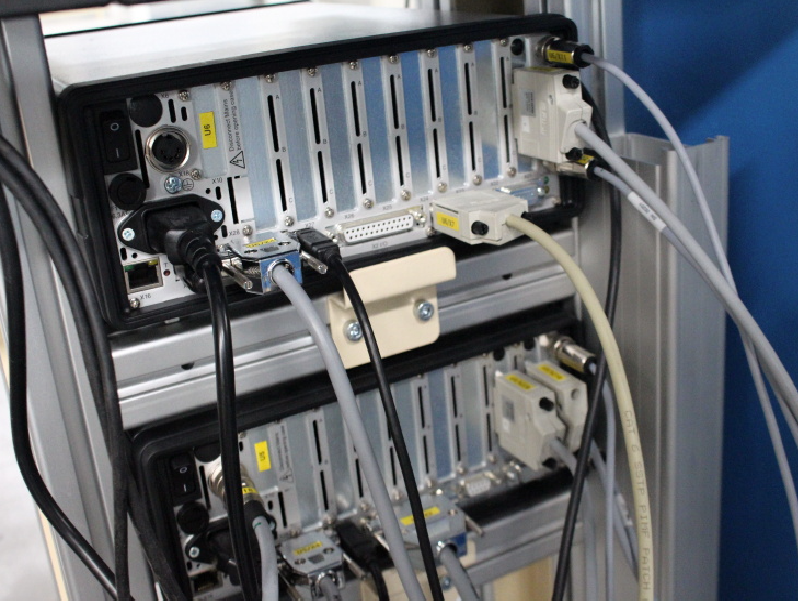

Měřící a řídící elektronika
Pro každou zkušební osu musí být dodána elektronika řady EDCi Control se synchronizací všech měřících a regulačních kanálů v reálném čase. Vyber si dálkový ovládač řady RMCi7 nebo RMCi8 s OLED displejem integrovaným CENTRAL STOP.
Základní parametry elektroniky
Rozlišovací úroveň analogových signálů ± 250.000 dílků (20 ms). Interní frekvence 64 bit, sběr dat 32 bit, AD 24 bit, aritmeticky, vzorkovací frekvencí 10kHz. Integrovaná RS232 pro VIDEO extenzometry. Připojení k PC – Ethernet 10/100 Mbit, USB 2.0.
Ovládání stroje a vyhodnocení zkoušení
Software Test&Motion+ – DYNPACK – intuitivní software pro dlouhodobé dynamické zkoušky, který si zamilujete. Stačí si ještě vybrat zkušební moduly dle daných zkušebních norem a můžete testovat vzorky.
Software Test&Motion+ – DYNPACK
Intuitivní software pro dlouhodobé dynamické zkoušky, který si zamilujete …
Test&Motion+ – DYNPACK – inteligentní, intuitivní a výkonný software, který Vám pomůže zvýšit produktivitu a kvalitu zkoušení ve vašich zkušebnách a testovacích laboratořích. Můžete zefektivnit, zpřesnit a zrychlit provádění vašich testů a přizpůsobit své testování prostředí tak, aby bylo snadné pro provozovatele měření mechanických vlastností materiálů v dynamickém jednoosém nebo víceosém testovacím režimu s podporou norem EN, ISO, DIN, ASTM a GOST.

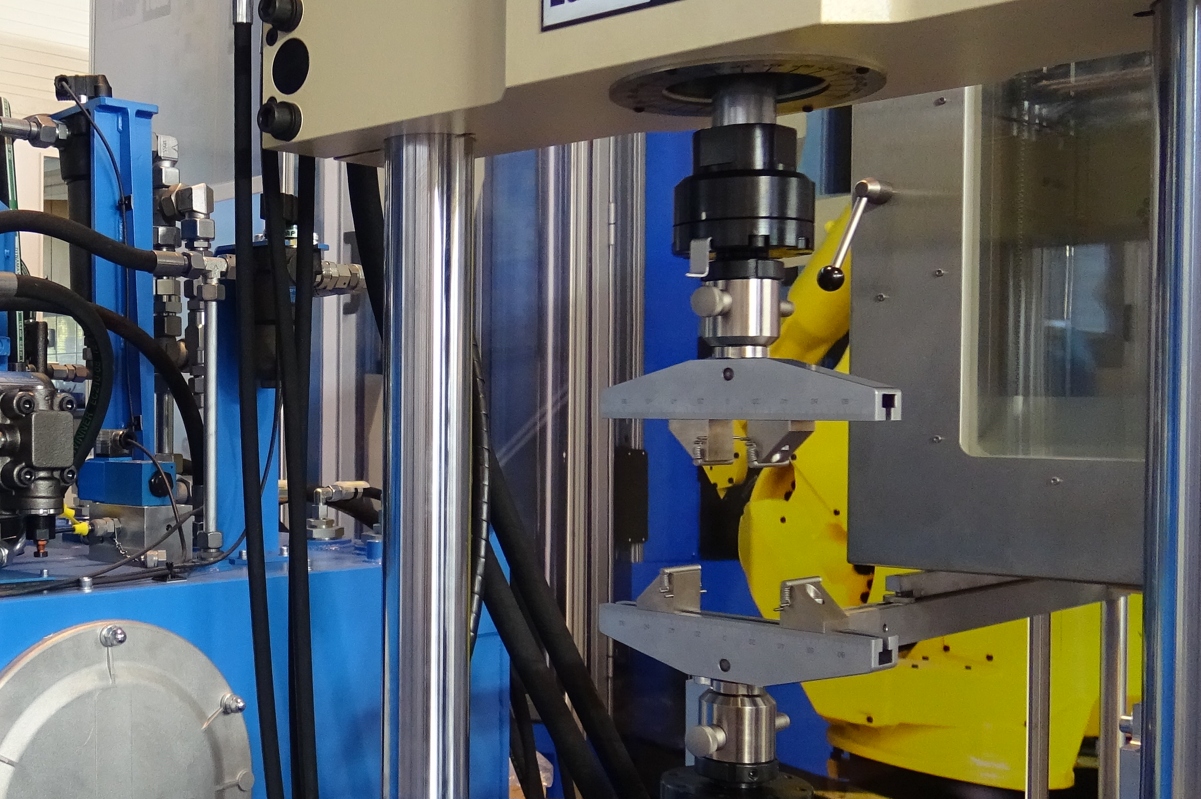

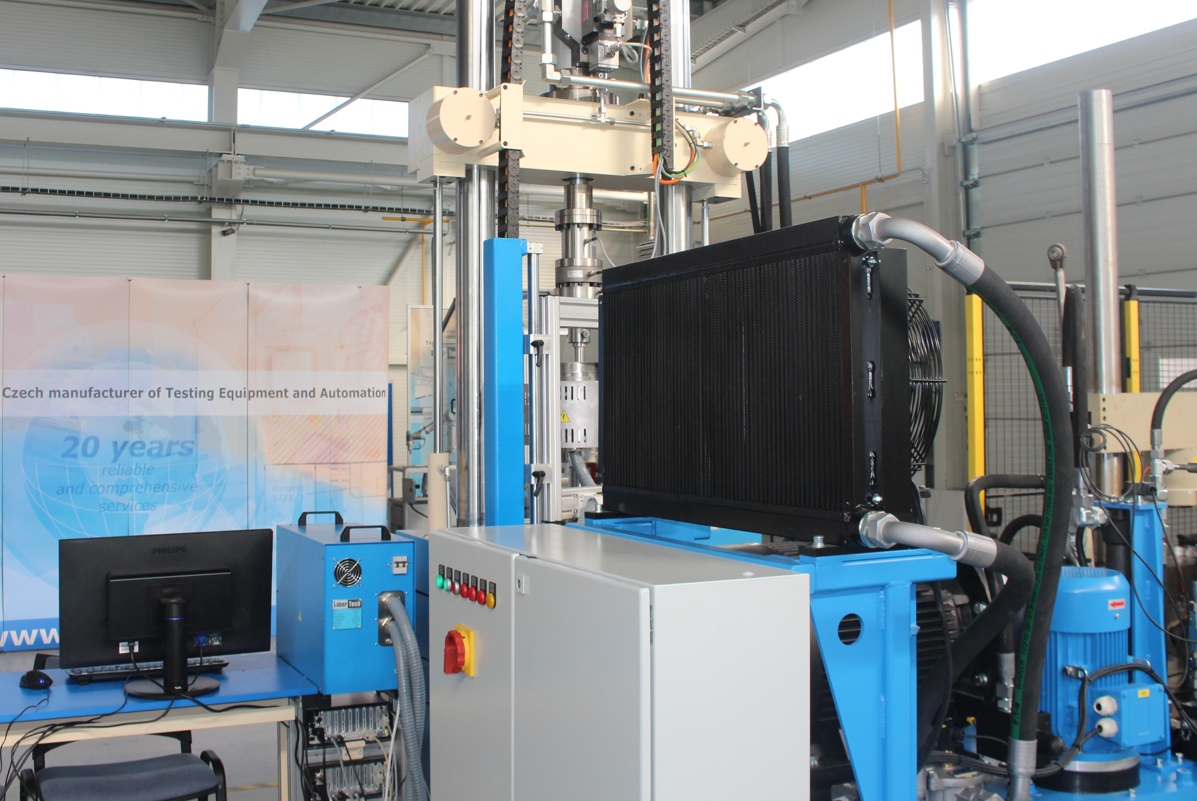

ZÁKAZNICKÉ MODIFIKACE AXIÁLNĚ / TORZNÍCH STROJŮ ŘADY H.8
