Extenzometry pro testování materiálů

Extenzometry jsou zařízení pro měření deformace používané v oblasti testování materiálů k měření prodloužení vzorků materiálu. V sortimentu firmy LABORTECH najdete více jak 40 druhů extenzometrů. VIDEO extenzometry, extenzometry s omezenou deformací stejně jako s různou citlivostí, kromě toho také do vysokých teplot až 1700°C, které se dají aplikovat k jakémukoli mechanickému zkoušení materiálů. Obecně lze rozdělit extenzometry za prvé na kontaktní a za druhé na bezkontaktní. U bezkontaktních měříme jak poměrné prodloužení u vzorku, tak i změnu průřezu vzorku tzv. kontrakci.

Extenzometry…

…měření nebylo nikdy přesnější a jednodušší. Na vše máme řešení ..

Naši obchodníci a aplikační technici Vám rádi poradí, jak vybrat správný extenzometr,

který by odpovídal Vašim požadavkům a potřebám.

VIDEO EXTENZOMETRY

VIDEO extenzometry, to je budoucnost při měření poměrného prodloužení a kontrakce …

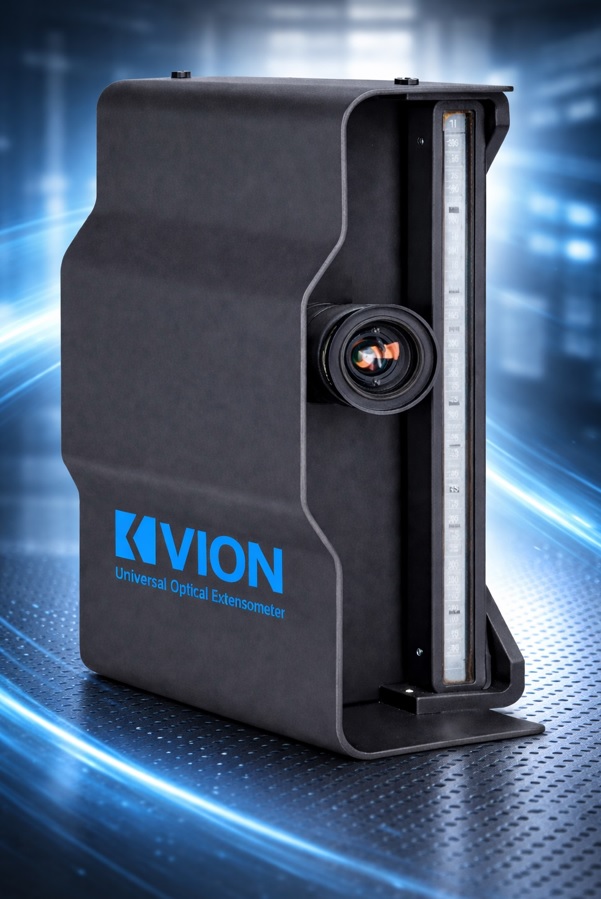

VIDEO EXTENZOMETR – SÉRIE ONE STANDARD

2022 - EXTENZOMETRY - VIDEO EXTENZOMETR ONE-1

Popis:

VIDEO extenzometry řady ONE jsou inteligentní a snadno použitelná zařízení určené jak pro rutinní testování v průmyslovém prostředí, tak i prostředí výzkumu a vývoje. Snadné použití v modifikacích M2, M5 a M9 (rozlišení kamer) dělají z ONE vynikající volbu pro mnoho aplikací, včetně tahových, tlakových, ohybových, smykových, torzních a únavových zkoušek. Vyznačují velmi vysokou přesností, odolností a použitelností. m

Zorné pole:

110 x 70 mm – ONE -M2, 130 x 109 – ONE-M5, 220 x 116 – ONE-M9

Použití:

Zkoušky tahem a tlakem. Statické či únavové zkoušky s proměnlivým zatížením. Cyklická zkouška atd. Typ testovaného materiálu není omezen – softwarové moduly.

Třída přesnosti – normy:

Splňují normu EN ISO 9513, třída přesnosti 0,5, ASTME 83: Class A

DATA SHEET

VIDEO EXTENZOMETR – SÉRIE LONG TWO

2022 - EXTENZOMETRY - VIDEO EXTENZOMETR ONE-2

Popis:

VIDEO extenzometry řady ONE LONG TWO jsou inteligentní a snadno použitelná zařízení určené jak pro rutinní testování v průmyslovém prostředí tak i prostředí výzkumu a vývoje. Snadné použití v modifikacích M2, M5 a M9 (rozlišení kamer) dělají z ONE LONG TWO vynikající volbu pro mnoho aplikací, včetně tahových, tlakových, ohybových, smykových, torzních a únavových zkoušek. Vyznačují velmi vysokou přesností, odolností a použitelností..

Zorné pole:

220 x 70 mm – ONE -M2, 260 x 109 – ONE-M5, 420 x 116 – ONE-M9

Použití:

Zkoušky tahem a tlakem. Statické či únavové zkoušky s proměnlivým zatížením. Cyklická zkouška atd. Typ testovaného materiálu není omezen – softwarové moduly.

Třída přesnosti – normy:

Splňují normu EN ISO 9513, třída přesnosti 0,5, ASTME 83: Class A

DATA SHEET

VIDEO EXTENZOMETR – SÉRIE LONG THREE

2022 - EXTENZOMETRY - VIDEO EXTENZOMETR ONE-3

Popis:

VIDEO extenzometry řady ONE LONG THREE jsou inteligentní a snadno použitelná zařízení určené jak pro rutinní testování v průmyslovém prostředí stejně jako v prostředí výzkumu a vývoje. Snadné použití v modifikacích M2, M5 a M9 (rozlišení kamer) dělají z ONE LONG THREE vynikající volbu pro mnoho aplikací, včetně tahových a únavových zkoušek u materiálů s velkým prodloužením. Vyznačují velmi vysokou přesností, odolností a použitelností..

Zorné pole:

330 x 70 mm – ONE -M2, 390 x 109 – ONE-M5, 620 x 116 – ONE-M9

Použití:

Zkoušky tahem a tlakem. Statické či únavové zkoušky s proměnlivým zatížením. Cyklická zkouška atd. Typ testovaného materiálu není omezen – softwarové moduly.

Třída přesnosti – normy:

Splňují normu EN ISO 9513, třída přesnosti 0,5, ASTME 83: Class A

DATA SHEET

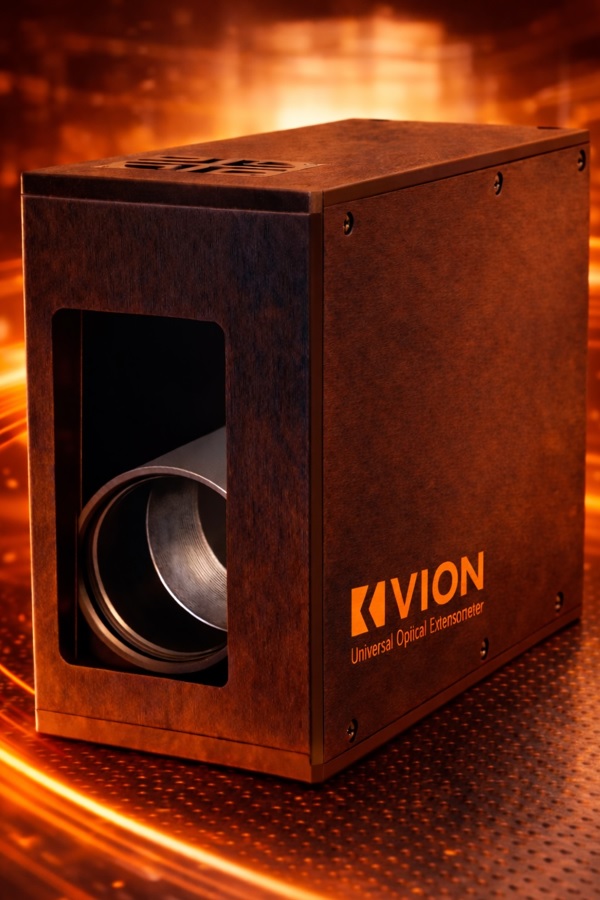

VIDEO EXTENZOMETR – SÉRIE HT DO TEPLOT AŽ 1400°C

Popis:

Profesionální video extenzometr pro vysokoteplotní aplikace vhodný pro teploty od okolní teploty až do 1400°C. HT používá stejně jako řada ONE uživatelsky přívětivé grafické rozhraní kromě toho také umožňuje vám se soustředit na experiment a získávání dat.

Zorné pole:

47 a 41 mm

Použití:

HT je vhodný nejen pro vysokoteplotní testování materiálů stejně jako vysoce přesné měření s malým zorným polem.

Třída přesnosti – normy:

Splňují normu EN ISO 9513, třída přesnosti 0,5, ASTME 83: Class A (GL > 15 mm)

DATA SHEET

VIDEO EXTENZOMETR – SÉRIE EOX BIAXIÁL

2022 - EXTENZOMETRY - VIDEO EXTENZOMETR EOX BIAXIÁL

Popis:

Profesionální pokročilý axiální, transverzální a biaxiální video extenzometr EOX využívající nejnovější technologii digitální korelace obrazu díky telecentrickému objektivu. Tento objektiv představuje klíčovou součást celého měřicího systému. měřicíhosystémuměřicíhosystému

Zorné pole:

51 a 51 mm

Použití:

Testování kompozitů dle ISO 527 nebo ASTM D3039, včetně přesné měření dynamického biaxiálního testování a modulu v tahu.

Třída přesnosti – normy:

Splňují normu EN ISO 9513, třída přesnosti 0,5, ASTME 83: Class A (GL > 15 mm)

DATA SHEET

VIDEO EXTENZOMETR – SÉRIE ROD PRO ROXORY

2022 - EXTENZOMETRY - VIDEO EXTENZOMETR ROD

Popis:

ROD video extenzometr je optický extenzometr optimalizovaný pro tahové zkoušky betonářské oceli. ROD je vybaven prachotěsnými duálními kamerami a je navržen s ohledem na drsná průmyslová prostředí. měřicíhosystémuměřicíhosystémuměřicího

Zorné pole:

550×100 mm

Použití:

Používají se pro zkoušky betonářské oceli. Umožňuje měřit vzorky s odpadní vrstvou oxidu nebo rzi během testování.

Třída přesnosti – normy:

Splňují normu EN ISO 9513, třída přesnosti 0,1 a ASTM E83-10a B1 pro L0 > 25 mm

DATA SHEET

MEZERA

VIDEA s VIDEO EXTENZOMETRY

VIDEO extenzometry LABORTECH – přehled

Přehled možných aplikací VIDEO extenzometrů v praxi – tahová zkouška stejně jako tlaková, torzní a v neposlední řadě ohybová.

VIDEO extenzometr ONE 1 – tahová zkouška

Tlaková zkouška s VIDEO extenzometrem ONE 1 za pokojových teplot souladu s normou EN ISO 6892-1

VIDEO extenzometr HT při teplotě 1200°C

Tlaková zkouška s VIDEO extenzometrem HT ve vysokoteplotní peci v souladu s normou EN ISO 6892-2

VIDEO extenzometr ONE 3 – kalibrace

Kalibrace VIDEO extenzometru v souladu s normou EN ISO 9513 a ASTM E83

Máte dotazy týkající se našich produktů?

Neváhejte kontaktovat naše odborníky na produkty.

Těšíme se na Váš zájem.

Konkrétní poptávka

–

MEZERA

KONTAKTNÍ MECHANICKÉ EXTENZOMETRY

I kontaktní mechanické extenzometry májí své kouzlo …

MECHANICKÉ EXTENZOMETRY S OMEZENOU DEFORMACÍ

2022 - EXTENZOMETRY - MECHANICKÉ OMEZENOU DEFORMACÍ

Popis:

Závěsné extenzometry jsou nejjednodušším a nejekonomičtějším řešením pro měření deformace zkušebních vzorků. Využívají se tam, kde se provádí nižší tzv. namátková četnost zkoušení. Vyznačují velmi vysokou přesností, odolností a použitelností.……………

Měřící rozsah:

0,5 až 100 mm

Použití:

Měření příčného protažení, podélného zúženi, kontrakce, rozšíření trhliny u dynamické únavové zkoušky atd.

Třída přesnosti – normy:

Splňují normu EN ISO 9513, a to ve třídě přesnosti 0,2.

VÍCE INFORMACÍ

MECHANICKÉ EXTENZOMETRY DO ÚPLNÉ DEFORMACE VZORKU

2022 - EXTENZOMETRY - MECHANICKÉ DO ÚPLNÉ DEFORMACE

Popis:

Používají pro přímé měření deformace na vzorku bez nutnosti ručního doměřování vzorku po roztržení tzv. Le. Používají se typy: manuální – ruční upnutí + Le, automatické – upnutí klepet + Le – nadstavec, automatické – upnutí klepet + Le nastavitelné z PC.

Měřící rozsah:

0,5 až 910 mm

Použití:

Používají se při zkouškách tahem, tlakem, ohybem či únavových zkouškách s proměnlivým zatížením atd.

Třída přesnosti – normy:

Splňují normu EN ISO 9513, a to ve třídě přesnosti 0,2.

VÍCE INFORMACÍ

MECHANICKÉ EXTENZOMETRY DO VYSOKÝCH TEPLOT AŽ 1700°C

2022 - EXTENZOMETRY - MECHANICKÉ DO VYSOKÝCH TEPLOT AŽ 1600°C

Popis:

Dotykové extenzometry jsou určené pro měření deformace zkušebních vzorků ve vysokoteplotních pecích – až 1700°C a teplotních komorách – -196 až 450°C. Vyznačují velmi vysokou přesností, odolností a použitelností..

Měřící rozsah:

25 a 50 mm

Použití:

Používají se při zkouškách tahem a tlakem stejně jako statických či únavových zkouškách s proměnlivým zatížením atd.

Třída přesnosti – normy:

Splňují normu EN ISO 9513, a to ve třídě přesnosti 0,5.

VÍCE INFORMACÍ
