Silové, torzní a kombinované snímače

Silové, torzní a víceosé (multi-axiální) snímače, které používáme ve společnosti LABORTECH, představují špičku v oblasti měření mechanického zatížení. Nabízíme široké spektrum řešení – od extrémně citlivých snímačů pro přesné měření nízkých tažných a tlačných sil až po robustní snímače pro náročné zkoušky s vysokými dynamickými zatíženími.

…síla pod dokonalou kontrolou. Když na přesnosti záleží…

Každý snímač je pečlivě vybírán s důrazem na nejvyšší přesnost, dlouhodobou stabilitu a odolnost, bez jakýchkoliv kompromisů. Jsou plně integrovány do našich zatěžovacích rámů a zkušebních systémů, kde zajišťují naprosto spolehlivé a opakovatelné výsledky.

Naši aplikační specialisté a obchodníci Vám rádi pomohou s výběrem optimálního snímače, který bude odpovídat vašim technickým požadavkům, prostředí i typu měření – ať už se jedná o statické, dynamické, nebo víceosé aplikace.

Silové snímače pro statické i dynamické zkoušky

Zkoušíte staticky nebo dynamicky? My víme, co měříte – a máme pro vás řešení bez kompromisů..

Snímače síly pro statické i dynamické zkoušky

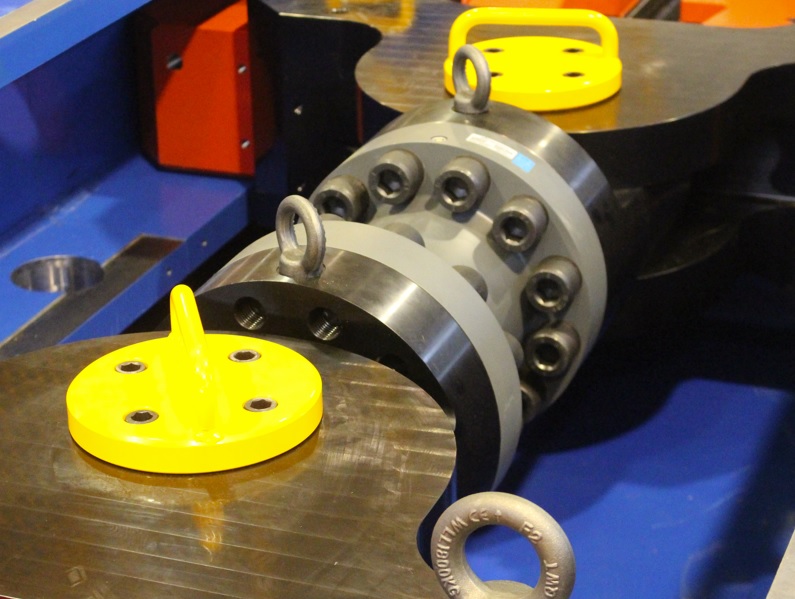

Naše silové snímače s upevňovacím závitem nebo přírubou jsou navrženy pro vysoce přesné měření tažných a tlakových sil v rozsahu od 1 N až do 10 MN. Díky své robustní konstrukci, vysoké odolnosti proti únavě a dlouhodobé stabilitě jsou ideální volbou pro statické, cyklické i únavové zkoušky v náročném průmyslovém prostředí.

Využití najdou především ve zkušebních strojích pro testování materiálů, dílů a konstrukcí – od laboratorních aplikací až po těžký průmysl

Široké měřicí spektrum – snímače řady S: 1 N – 100 kN, závitové provedení: 10 N – 5 MN, přírubové provedení: 500 N – 10 MN

Vysoká odolnost proti únavě: Limit únosnosti > 100 milionů zátěžových cyklů

Integrovaná EEPROM s kalibračními daty zvlášť pro tah i tlak, včetně lineární kompenzace pro maximální přesnost

Vhodné pro široké spektrum zkoušek: Zkoušky tahem a tlakem, statické, cyklické a únavové testy s proměnlivým zatížením

Plná shoda s mezinárodními normami: ČSN EN ISO 7500-1 (třída přesnosti až 0,03), ČSN EN ISO 376 (kalibrace siloměrů), ASTM E4 – Standard Test Methods for Force Verification of Testing Machines, ASTM E74 – Calibration of Force-Measuring Instruments for Verifying the Force Indication of Testing Machines

MEZERA

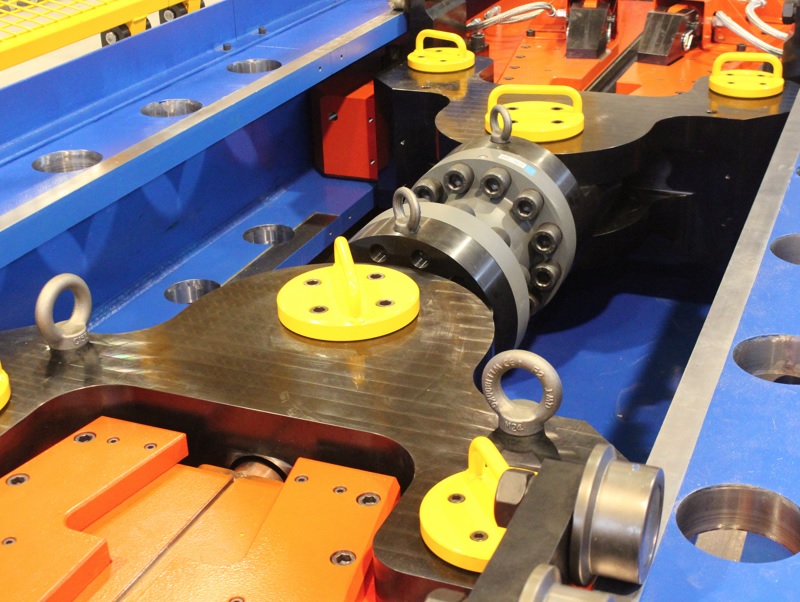

Hydraulický zkušební stroj - Dynamic Testing Machines – LabTest 6.250H.6 – sensor, mechanical stops and preparation

2022 - E.1-Zkouška z různými přípravky a upínacími čelistmi 1- 600x800

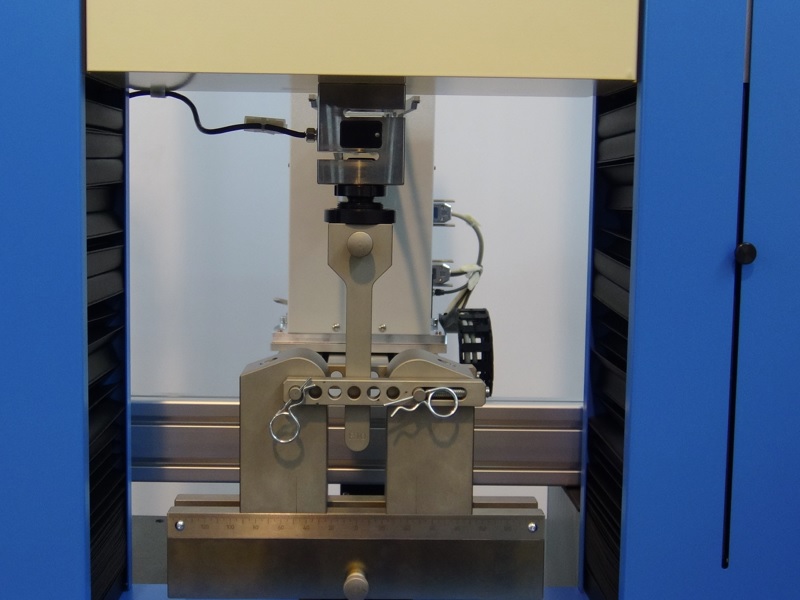

TESTS OF PLASTICS IN BENDING - BIEGEVERSUCHE AN KUNSTSTOFFEN

TESTS OF YARN, THREAD, CORD, NANO FIBERS

SHEAR TESTS OF PLASTICS - SCHERVERSUCH VON KUNSTSTOFFEN

Momentové snímače pro statické i rotační torzní zkoušky

Krouticí moment pod dohledem – spolehlivě, opakovatelně, s nejvyšší přesností…

Torzní zkušební stroje, Torsion Testing Machine , Torsionsprüfmaschine

Přesné měření krouticího momentu pro statické i dynamické aplikace

Torzní (momentové) snímače slouží k vysoce přesnému měření krouticího momentu v široké škále technických a průmyslových aplikací. Využívají se především v testovacích stolicích, zkušebních systémech, vývojových laboratořích i ve výrobních procesech, kde je nutná maximální kontrola a spolehlivost měřených dat.

Snímače jsou dostupné ve statickém i dynamickém provedení, a to jak ve variantách rotačních, tak nerotačních. Jsou vybaveny integrovanou EEPROM pamětí s uloženými kalibračními konstantami zvlášť pro oba směry měření (pravý i levý moment), včetně lineární kompenzace pro zvýšení přesnosti. Umožňují krátkodobou přetížitelnost až 150 % jmenovité hodnoty, což zaručuje bezpečný provoz i v nejnáročnějších podmínkách.

Dodáváme dva základní typy snímačů podle způsobu použití:

Rotační torzní snímače s měřicím rozsahem od 0,5 Nm do 500 Nm, určené pro měření momentu na rotujících částech – například na hřídelích motorů, převodových systémech nebo spojkách.
Přírubové torzní snímače s rozsahem od 2 Nm do 150 kNm, ideální pro pevné montáže ve statických nebo dynamických aplikacích s vysokým zatížením.

Torzní snímače LABORTECH jsou navrženy tak, aby splňovaly nejpřísnější požadavky na přesnost a opakovatelnost měření, a to v souladu s mezinárodními normami jako ČSN, EN, ISO či ASTM.

MEZERA

TORSION TEST OF METALLIC MATERIALS - TORSIONSTEST METALLISCHER WERKSTOFFE

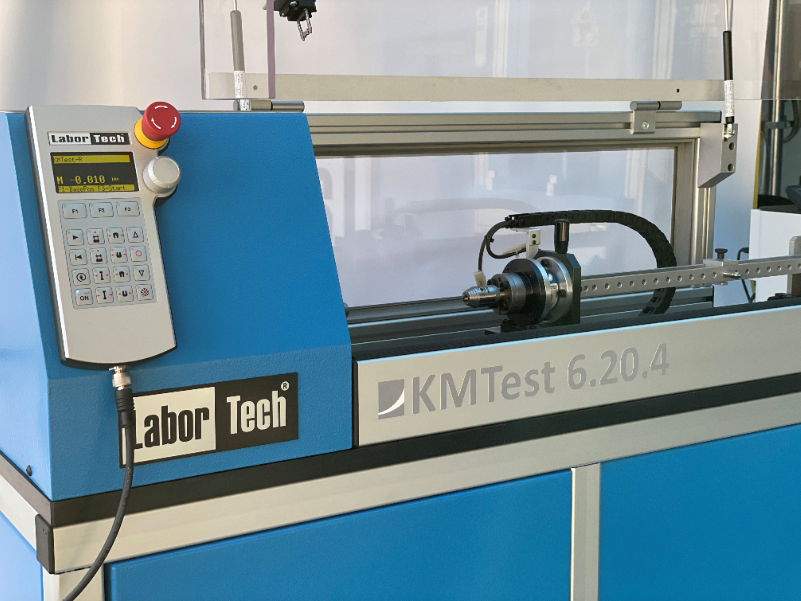

Torque measuring equipment KM.1 - KMTest 3000Nm

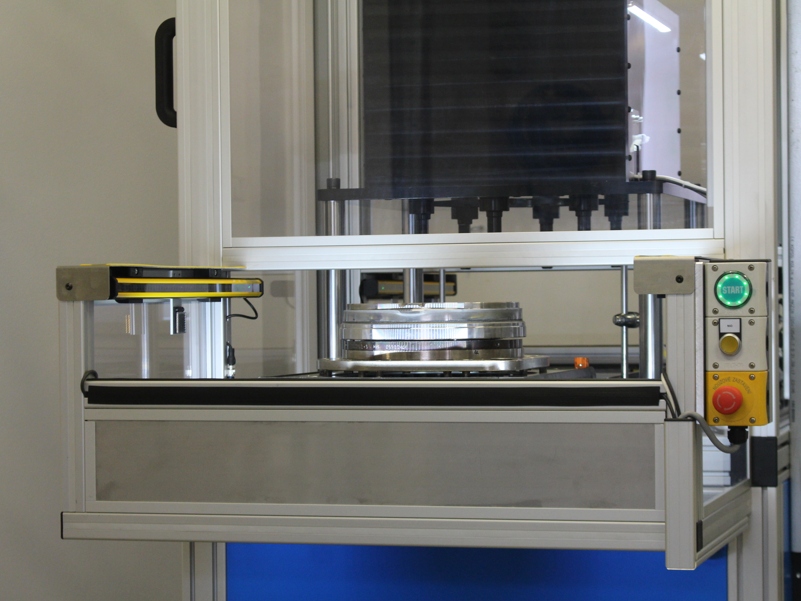

Torque measuring equipment KM.1 - KMTest 2000Nm – poloautomat

Kombinované axiálně torzní snímače pro statické i rotační torzní zkoušky

Kombinované snímače, které vydrží víc než jen točivý moment – přesnost, spolehlivost a výkon pro každou aplikaci….

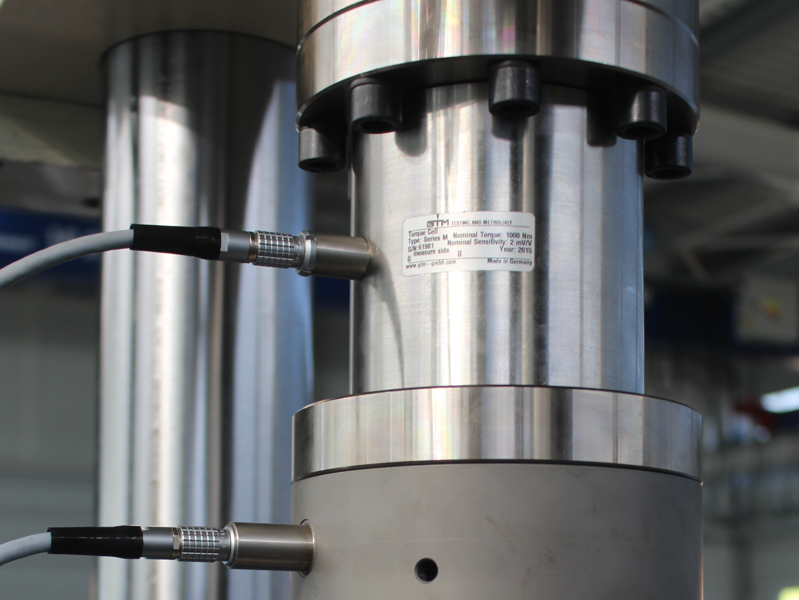

Kombinované axiálně-torzní snímače – přesnost ve více osách

Kombinací silového a torzního snímače vzniká víceosý měřicí systém, který je ideálním řešením pro náročné axiálně-torzní zkoušky. Tyto snímače jsou navrženy speciálně pro použití v axiálně-torzních zkušebních strojích LABORTECH, kde umožňují současné a synchronní měření axiálních sil i krouticího momentu.

Systémy vybavené těmito snímači zvládají jak tahové a tlakové zatížení, tak i torzní zátěž nebo složité kombinace obou režimů, což je nezbytné při testování spojovacích prvků, materiálových vzorků i kompletních sestav vystavených vícenásobnému zatížení.

Pro zajištění maximální přesnosti a spolehlivosti je snímač vybaven integrovanou dvojitou EEPROM pamětí s uloženými kalibračními konstantami zvlášť pro:

tah / tlak (axiální síly) a obousměrný krouticí moment (pravý / levý směr). Součástí je také lineární kompenzace, která zajišťuje vysokou věrnost výsledků i při dynamickém zatěžování.

Rozsahy kombinace: Silový snímač: od 200 N do 2000 kN a Torzní snímač: od 2 Nm do 10 kNm

Tyto víceosé snímače poskytují kompaktní, robustní a přesné řešení pro moderní zkušební zařízení, kde je požadováno měření více složek zatížení současně – bez kompromisů v přesnosti ani ve stabilitě.

Standardní sestavy:
