H.5 – Dynamické servohydraulické zkušební stroje série 01
Dynamické servo hydraulické zkušební stroje řady H. 5 série 01 v provedení do 2500kN se servo válcem v příčníku jsou určeny pro provádění nízko a vysoko cyklových únavových testů, lomové houževnatosti, šíření trhliny atd. Tato řada strojů se vyznačuje vysokou tuhostí rámu a mechanickou odolností. Rozsah daného stroje záleží na dynamickém zdvihu a frekvenci. Od těchto parametrů se odvíjí konkrétní zkušební sestava, která je tvořena zkušebním rámem se servo hydraulickým válcem, hydraulickým agregátem a měřící a řídící elektronikou se zkušebním software.
Download:
MEZERA
Klíčové vlastnosti řady H.5 série 01 se servo válcem v příčníku
pokus
- Stojanové provedení s vysokou axiální tuhostí a mechanickou odolností.
- Možnost rozšíření zkušebního rámu o automatický elektro hydraulický přesun a upnutí příčníku
- Zaručená souosost systému v souladu s normou ASTM E 1012.
- Integrovaný servoválec ve středovém příčníku stroje pro tlaky 210 nebo 280 bar.
- Řízení zkoušky proporcionálním nebo servo ventilem s možností řízení v silové a poziční smyčce.
- Kompletní vyhodnocení a řízení zkoušky zabezpečuje software pro testování materiálů Test&Motion – DYNPACK.
- Silový snímač v horním příčníku pracující v třídě přesnosti dle EN ISO 7500-1, ASTM E4 s možností linearizace.
- Výkonné kompaktní hydraulické agregáty řady HAD s nízkou hladinou hluku díky systému PAC
- Diagnostika hydraulického agregátu HALT 18 ovládána TOUCH LCD SIEMENS ve standardu
- Stroje řady H.5 odpovídají všem uvedeným směrnicím ES o strojních a zařízeních a pracují v souladu s novými bezpečnostními funkcemi dle EN ISO 13850:2017
- Řízení stroje je prováděno měřící a řídící elektronikou řady EDCi se vzorkovací frekvencí 10 kHz. Rozlišovací úroveň analogových signálů ± 250.000 dílků (20 ms).
- Příprava pro integraci měřící a nastavovací jednotky BENTROD pro vyhodnocení a optimalizace soustředné i hranové korekce souososti dle ASTM E1012
- Integrace hydraulických čelisti s klínovým upnutím nebo různých přípravků dle norem atd.
- Vysoce přesné zkoušky s teplotní komorou nebo vysokoteplotní pecí
MEZERA

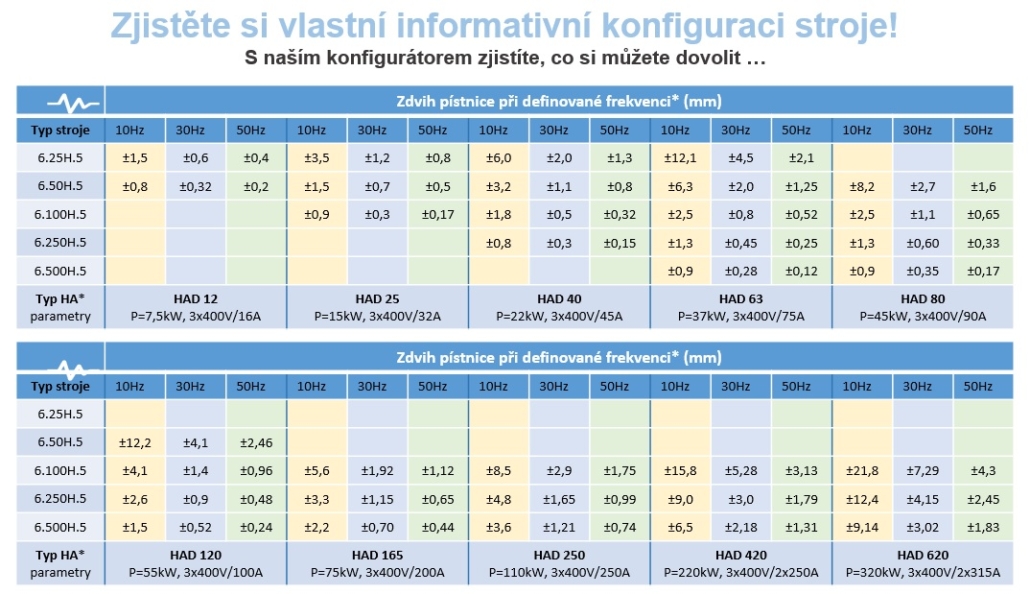

Zjistěte si parametry vlastní dynamické zkušební sestavy!
Všechny námi nabízené hydraulické agregáty HAD disponují nízkou hladinou hluku.
VIDEA na zkušebních strojích LabTest řady H.5 série 01
Dynamická zkouška tlumičů pro železnice
Dynamická zkouška tlumičů v různých dynamických cyklech s různou amplitudou zkoušení zaručuje 100% odzkoušení funkce tlumiče.
Dynamická zkouška životnosti nákladních pružin
Na zkušebních strojích LABORTECH řady H.5 lze provádět testování a posuzování shody v rámci normy GMW 14656. Tato norma popisuje požadavky GM na materiály, výrobní proces a povlaky používané při výrobě automobilových odpružených spirál a listových pružin.
Montáž zkušebních přípravků do vysokoteplotní komory
Příprava příslušenství pro tahové zkoušky ve vysokoteplotní komoře do 1200°C dle normy EN ISO 6892-2 s bezkontaktním extenzometrem ONE1
MEZERA
Máte dotazy týkající se našich produktů?
Neváhejte kontaktovat naše odborníky na produkty.
Těšíme se na Váš zájem.
–
MEZERA
ZKOUŠENÍ NA STROJÍCH LABTEST H.5 S RŮZNÝM PŘÍSLUŠENSTVÍM
Zkoušky s extenzometry a měřícími sondami
Tahová zkouška s extenzometry v souladu s normou EN ISO 9513, EN 6892-1, ISO 12106, ASTM E606, DIN 50100, ASTM E399, ASTM E647, ASTM E466 atd.

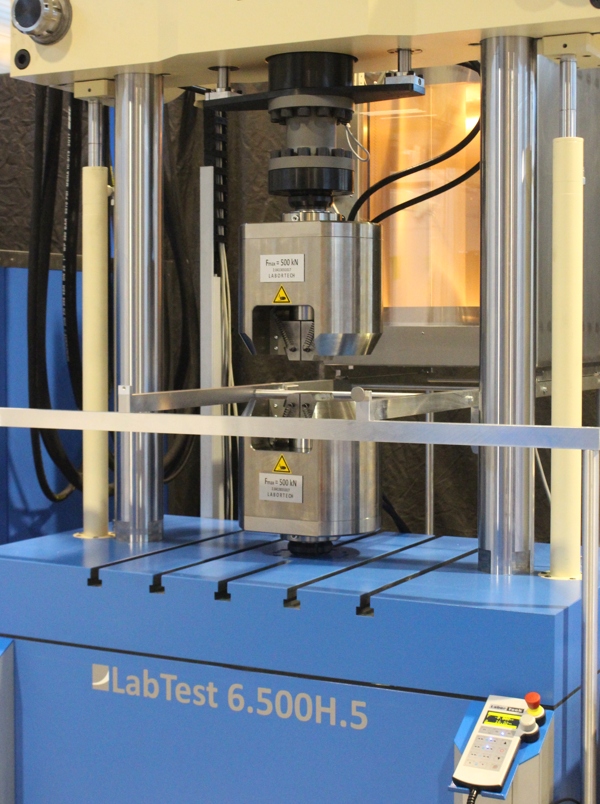

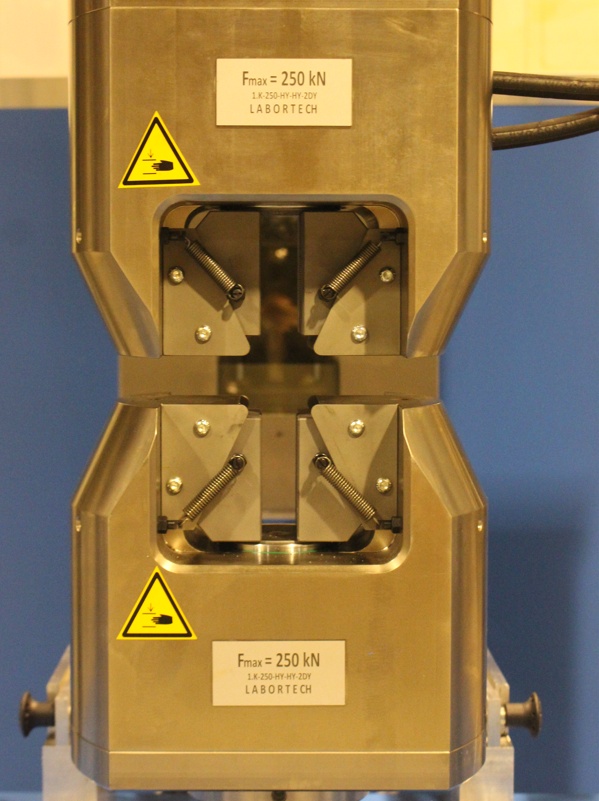

Zkouška z různými přípravky a upínacími čelistmi
Různé druhy upínacích čelistí a zkušebních přípravků pro uchycení a dynamické testování kovů, karbonů, plastů, laminátů atd. pro dynamické zkoušky v tahu, tlaku a ohybu dle norem EN 6892-1, ISO 12106, ASTM E606, DIN 50100, ASTM E399, ASTM E647, ASTM E466 atd.

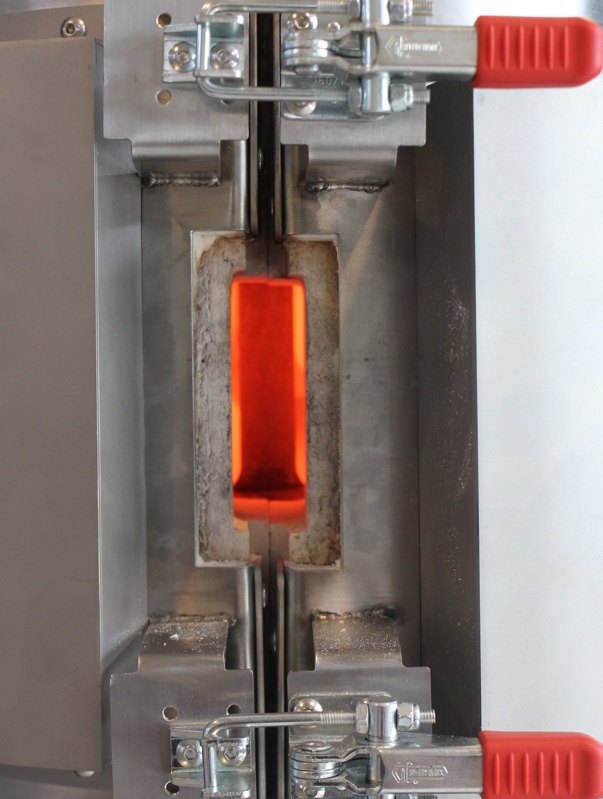

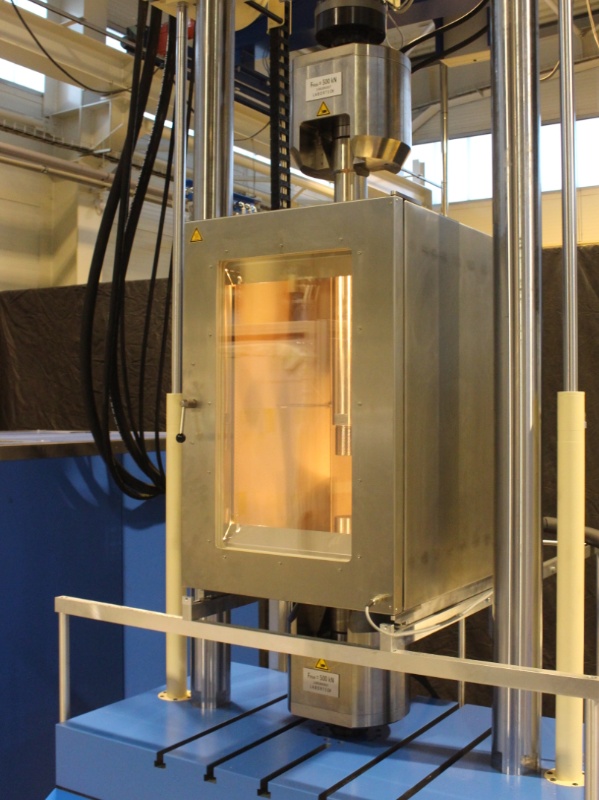

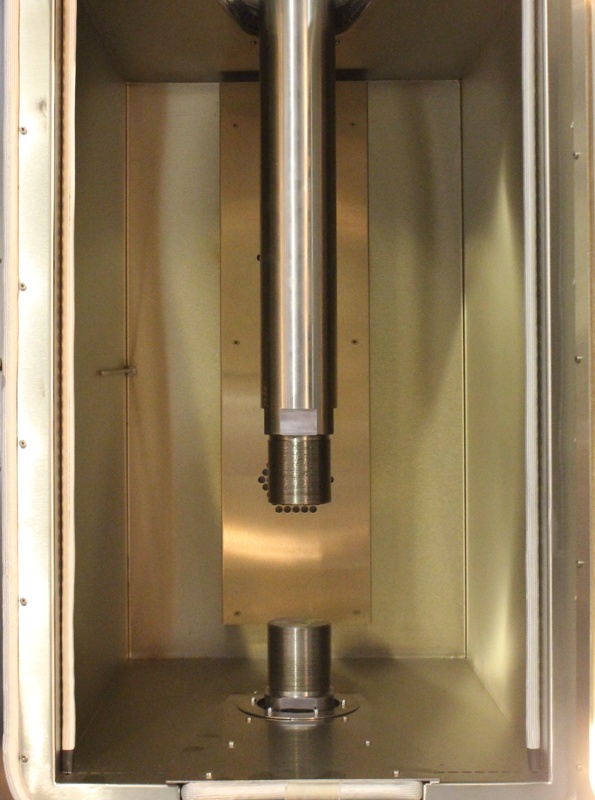

Zkouška s vysokoteplotní pecí a teplotní komorou
Vysokoteplotní tahové a tlakové dynamické zkoušky podle ISO 6892-2 Metoda A1, EN 6892-1, ISO 12106, ASTM E606, DIN 50100, ASTM E399, ASTM E647, ASTM E466 atd.
MEZERA
Základní sestava dynamického zkušebního stroje
Zaměřte se na tyto 3 základní části stroje …
Rám stroje – hydraulické servo válce – hranové korekce souososti
Rám stroje
V první řadě uvažte, co chcete zkoušet. Na základě této úvahy vyberte rám stroje – série 00 nebo série 01.
Pokud máte velkou četnost přestavování pracovního prostoru, tak si stroj doplňte o automatický elektro hydraulický přesun a upnutí příčníku.

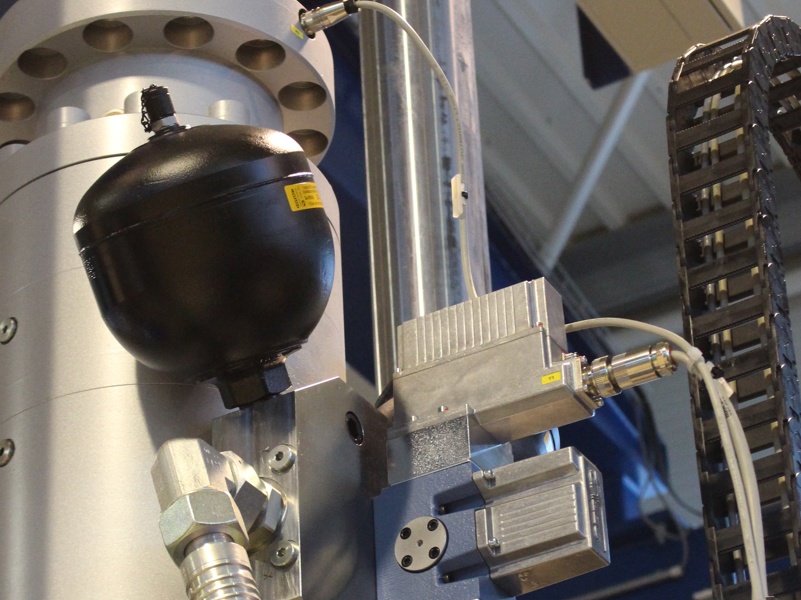

Hydraulický servoválec
U řady H.5 série 00 je doporučená max. výška zdvihu pístnice 100 mm. Dále záleží na tom, jaký jste si vybrali HA z předešlé tabulky a zda použijete u servo válce klasický dynamicky těsnící kroužek nebo hydrostatické vedením pístnice pro vyšší boční zatížení.
Souosost
Chcete mít jistotu? Použijte měřící a nastavovací jednotku BENTROD určenou pro vyhodnocení a optimalizace soustředné i hranové korekce souososti dle normy ASTM E1012, GES400 (NADCAP), GE450 a ISOTC 164SC5WG11
Výběr hydraulického agregátu včetně diagnostiky

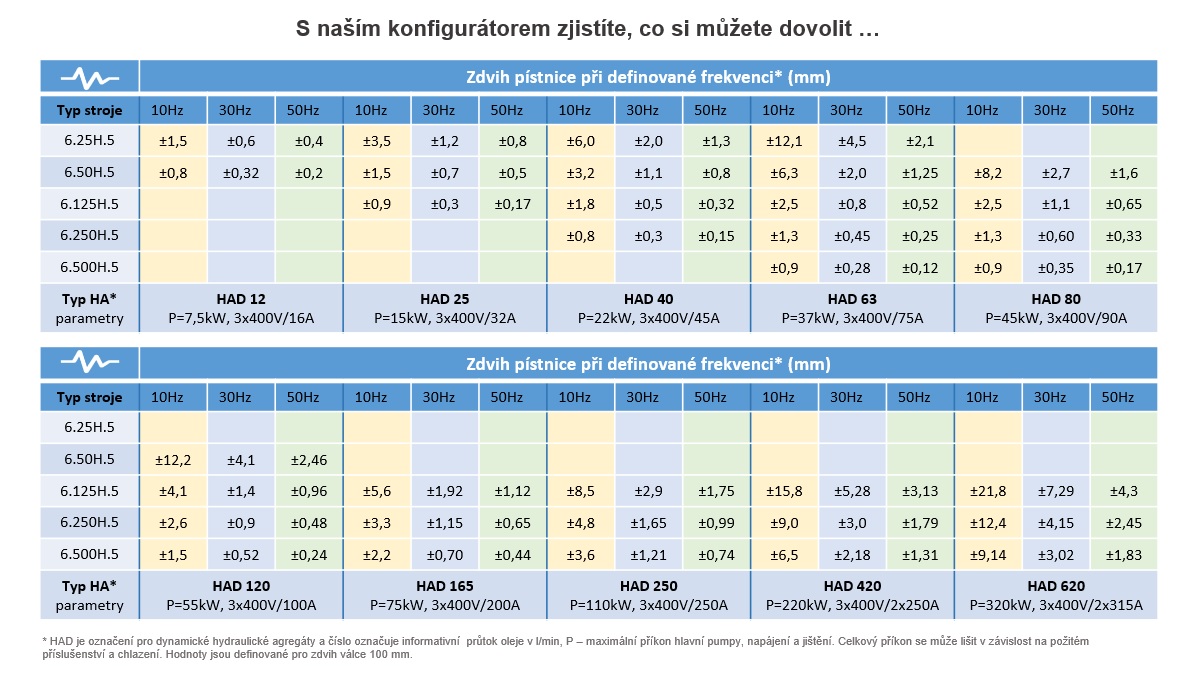

Výběr HA
HA je koncipován jako kompaktní hydraulická tlaková jednotka určená pro únavové testy s vodním nebo vzduchovým chlazením.
HA osazen kontrolním systémem HALT 18 – Diagnostic SIEMENS se systémovým hlídáním stavů, tlaků a servisních intervalů přes dotykový LCD .
Hlučnost
Možnost zakrytování HA je provedeno speciálním protihlukovým krytem PAC <72 dB. Jednoduchý přístup z bočních všech stran pomocí rychlospojek umožňuje provádět snadnou manipulaci kolem HA (výměnu filtrů, výměnu oleje atd.). Díky silent blokovému odpružení lze umístit HA přímo na podlahu zkušebny.
Hydraulické připojení
Propojení mezi hydraulickým agregátem HAD a rámem stroje je provedeno pomocí systému VOSSFORM včetně tlakové zkoušky. Olejové skvrny a okapy nemají šanci.
Vhodný výběr řídící jednotky a zkušebního software včetně modulů
Měřící a řídící elektronika
Elektronika řady EDCi Control se synchronizací všech měřících a regulačních kanálů v reálném čase vzorkovací frekvencí 10kHz.
Vyber si dálkový ovládač řady RMCi7 nebo RMCi8 s OLED displejem integrovaným CENTRAL STOP.
Základní parametry elektroniky
Rozlišovací úroveň analogových signálů ± 250.000 dílků (20 ms). Interní frekvence 64 bit, sběr dat 32 bit, AD 24 bit, aritmeticky, vzorkovací frekvencí 10kHz. Integrovaná RS232 pro VIDEO extenzometry. Připojení k PC – Ethernet 10/100 Mbit, USB 2.0.
Ovládání stroje a vyhodnocení zkoušení
Software Test&Motion+ – DYNPACK – intuitivní software pro dlouhodobé dynamické zkoušky, který si zamilujete. Stačí si ještě vybrat zkušební moduly dle daných zkušebních norem a můžete testovat vzorky.
MEZERA
Software Test&Motion+ – DYNPACK
Intuitivní software pro dlouhodobé dynamické zkoušky, který si zamilujete …
Test&Motion+ – DYNPACK – inteligentní, intuitivní a výkonný software, který Vám pomůže zvýšit produktivitu a kvalitu zkoušení ve vašich zkušebnách a testovacích laboratořích. Můžete zefektivnit, zpřesnit a zrychlit provádění vašich testů a přizpůsobit své testování prostředí tak, aby bylo snadné pro provozovatele měření mechanických vlastností materiálů v dynamickém jednoosém nebo víceosém testovacím režimu s podporou norem EN, ISO, DIN, ASTM a GOST.
Systém BENTROD
Řešení, které umí přesně a jednoduše nastavit souosost dynamického systému ..
Zkušební zátěžové rámy řady H.5 firmy LABORTECH vykazují vynikající tuhost a souosost, což minimalizuje napětí v ohybu pro zvýšení přesnosti testu a snížení rozptylu dat. Správné vyrovnání zabraňuje mimoosovému namáhání ohybem, které může vzorek znehodnotit (pořízení a výroba vzorku je velmi nákladné) nebo výsledná data budou zkreslená a tudíž nepoužitelná. Měřící a nastavovací jednotka BENTROD určená pro vyhodnocení a optimalizace soustředné i hranové korekce souososti (nesrovnanosti) upínacích čelistí pro statické a dynamické zkušební stroje dle normy ASTM E1012, GES400 (NADCAP), GE450 a ISOTC 164SC5WG11
