Řada 7100 je univerzální videoextenzometr vhodný pro široké spektrum materiálových a komponentních zkoušek, jako jsou tahové, tlakové, ohybové, smykové a torzní zkoušky. Systém umožňuje současné měření více veličin, takže je možné provádět měření na různých pozicích nebo s různými měřicími délkami. Měří přetvoření, celkovou délku, změnu délky, úhel a další parametry. Optický extenzometr je dostupný v několika variantách rozlišení kamer podle požadavků aplikace. Volba modelu obvykle vychází z velikosti vzorku, jeho chování a požadované třídy přesnosti dle ISO, ASTM, DIN nebo jiných norem.
Základní popis systému
Univerzální optický extenzometr – přesnost v každé zkoušce
Přesnost, flexibilita a jednoduchost při měření deformace …
Optické video extenzometry řady VION 7100 představují moderní bezkontaktní řešení pro přesné měření deformace materiálů při mechanických zkouškách. Díky kompaktnímu provedení typu „vše v jednom“ kombinují kameru, osvětlení i kalibraci do jediného celku a umožňují rychlé nasazení bez složité přípravy.
Řada VION 7100 je navržena jako univerzální měřicí nástroj vhodný jak pro rutinní laboratorní zkoušky, tak pro náročné výzkumné a průmyslové aplikace.
Bezkontaktní měření bez kompromisů

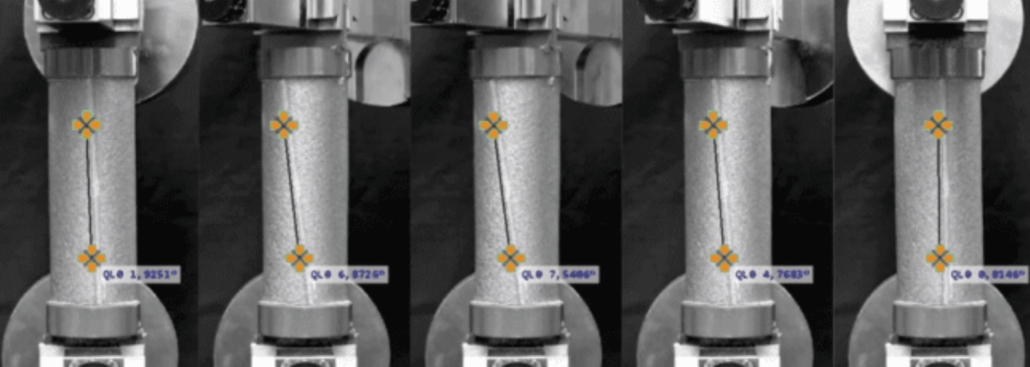

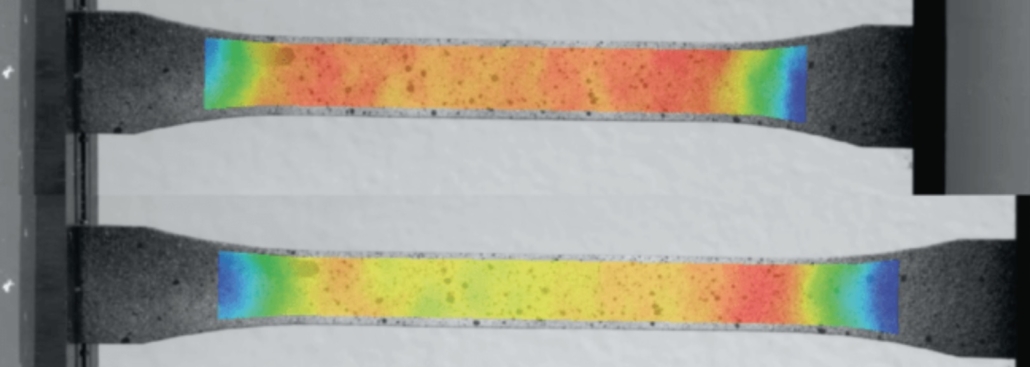

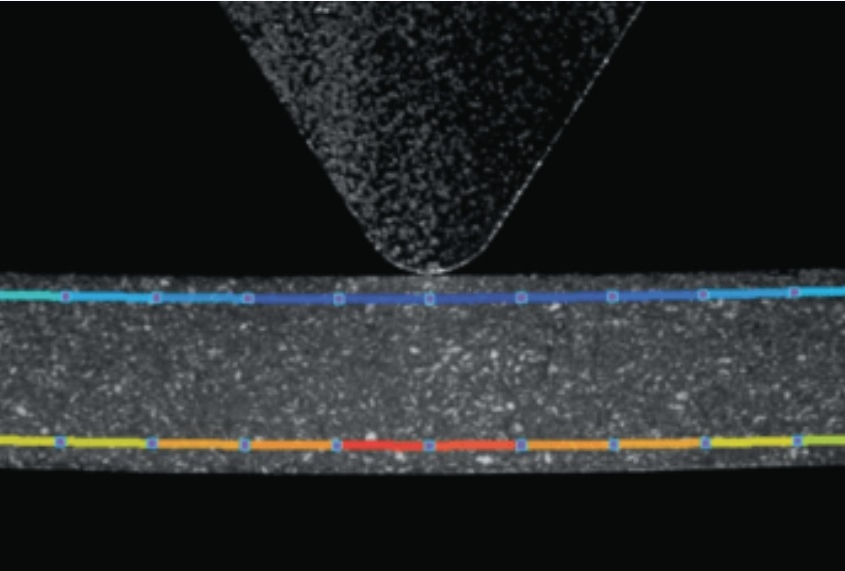

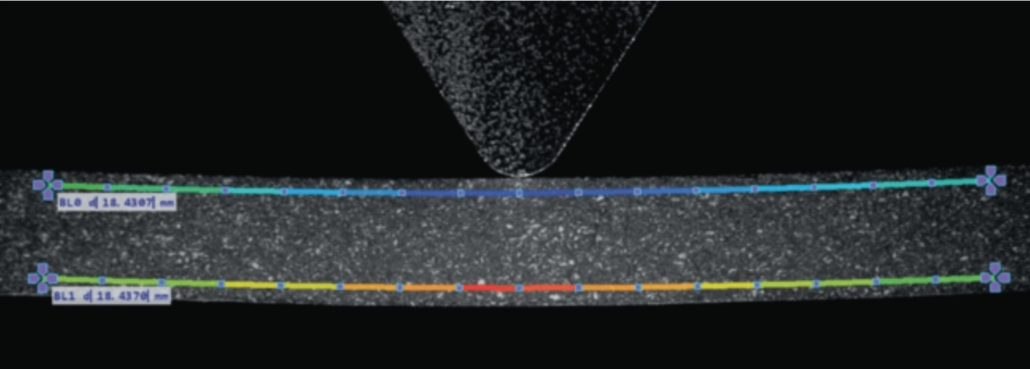

Princip optického měření umožňuje sledovat deformaci vzorku bez fyzického kontaktu, a tím eliminuje ovlivnění výsledků měření i riziko poškození vzorku. Videoextenzometr je ideální volbou pro: tahové, tlakové, ohybové, smykové a torzní zkoušky, křehké, měkké nebo vysoce deformovatelné materiály a aplikace s požadavkem na vysokou opakovatelnost výsledků
Měření probíhá v reálném čase a poskytuje spolehlivá data po celou dobu zatěžování.
Přizpůsobení aplikaci a měřenému vzorku
Řada VION 7100 je dostupná v několika variantách, které umožňují optimální přizpůsobení velikosti vzorku, požadované přesnosti a typu zkoušky. Díky možnosti spojování zorných polí lze snadno realizovat i měření na delších měřicích délkách.
Systém umožňuje současně vyhodnocovat více měřených veličin a provádět měření na různých pozicích vzorku bez nutnosti mechanických zásahů nebo přestavby zařízení.
Snadná integrace do zkušebních systémů
Videoextenzometr VION 7100 je navržen s důrazem na jednoduchou integraci do zkušebních strojů různých velikostí a konstrukcí – od kompaktních jednosloupových rámů až po velké elektromechanické a servohydraulické stroje.
Flexibilní možnosti montáže umožňují: pevné uchycení ke zkušebnímu stroji, přenosné použití v laboratorním prostředí a snadné přizpůsobení pracovní vzdálenosti
Komfort obsluhy a dlouhodobý stabilní provoz
Celý systém je navržen tak, aby minimalizoval čas potřebný k nastavení zkoušky a zároveň poskytoval dlouhodobě stabilní měřicí výkon. Integrované osvětlení a optimalizovaná optika zajišťují kvalitní snímání i při náročných podmínkách měření.
VION 7100 je připraven pro: kontinuální laboratorní provoz, vývojové a validační testy a průmyslovou kontrolu kvality
Spolehlivé řešení pro výzkum i průmysl
Díky kombinaci vysoké přesnosti, flexibility a snadné obsluhy představuje řada VION 7100 univerzální řešení pro moderní zkušebnictví. Je vhodná jak pro výzkum a vývoj, tak pro náročné průmyslové aplikace, kde je kladen důraz na kvalitu dat, opakovatelnost a efektivitu práce.
TECHNICKÁ DATA ŘADY 7100
Zvolte optimální konfiguraci pro váš projekt…
- Technická data
- Kód produktu
- Rozlišení
- Vzorkovací frekvence full
- Standardní prac. frekvence
- Třída délky měření* – 0,5
- Třída délky měření* – 1*
- Třída délky měření* – 2*
- Rozhraní
- Rozměry
- Hmotnost
- Typ připojení objektivu
- VION 7101
- 1.13020119
- 1,3 MPx
- 170 Hz
- 200Hz
- 80 mm
- 160 mm
- 320 mm
- USB 3
- 222 x 188 x 80 mm
- 1,5 kg
- C
- VION 7102
- 1.13020219
- 2,3 MPx
- 42 Hz
- 90 Hz
- 110 mm
- 190 mm
- 380 mm
- USB 3
- 222 x 188 x 80 mm
- 1,5 kg
- C
- VION 7105
- 1.13020319
- 5 MPx
- 75 Hz
- 175 Hz
- 130 mm
- 260 mm
- 520 mm
- USB 3
- 222 x 188 x 80 mm
- 1,5 kg
- C
- Technická data
- Kód produktu
- Rozlišení
- Vzorkovací frekvence full
- Standardní prac. frekvence
- Třída délky měření* – 0,5
- Třída délky měření* – 1*
- Třída délky měření* – 2*
- Rozhraní
- Rozměry
- Hmotnost
- Typ připojení objektivu
- VION 7106 (ASTM)**
- 1.13020119
- 6 MPx
- 60 Hz
- 200Hz
- 80 mm
- 160 mm
- 320 mm
- USB 3
- 222 x 188 x 80 mm
- 1,5 kg
- C
- VION 7109
- 1.13020219
- 8,9 MPx
- 32 Hz
- 75 Hz
- 220 mm
- 440 mm
- 880 mm
- USB 3
- 222 x 188 x 80 mm
- 1,5 kg
- C
- VION 7116
- 1.13020319
- 16,1 MPx
- 23 Hz
- 70 Hz
- 330 mm
- 660 mm
- 1320 mm
- USB 3
- 222 x 188 x 80 mm
- 1,5 kg
- C
*v souladu s normou ISO 9513, ** VE s certifikací ASTM
- Soulad s normami ISO 9513 a ASTME E83
- Shoda s normami ISO 6892-1 a ASTM E8 v režimu řízení rychlosti deformace
- Použitelné s většinou norem ISO a ASTM pro stanovení tahových vlastností kovových materiálů, plastů, elastomeru, kompozitů, betonu atd.
- Použitelné pro měření vysokých teplot a v klimatických komorách
- Snadné použití v režimu operátora
- Detekce axiálního a radiálního krčku a mnoho dalších funkcí
- Snadná implementace do automatických linek
- Široká škála měřicích nástrojů pro pokročilé deformační analýzy
