Wedge jaws are the basic clamping element of LABORTECH tensile testing machines. They are designed for safe, coaxial and repeatable clamping of standardized and non-standardized test specimens during static and cyclic tests of mechanical properties of materials.
The principle of wedge jaws is based on the self-locking effect: as the load on the testing machine increases, the pressure force of the jaws on the sample automatically increases. This ensures reliable clamping without slipping and uniform load transfer to the sample. The design of the jaws allows the use of various types of interchangeable jaw inserts, adapted to the shape, size and surface of the test specimen.
The choice of a specific type of wedge jaws is always determined by the maximum load of the testing machine, the frequency of testing, the required operator comfort and the degree of automation of the testing workplace.
Wedge jaws and systems for static tensile loads up to 5000kN
Mechanical, pneumatic or hydraulic clamping that you can rely on for every test
MECHANICAL JAWS UP TO 100kNMECHANICAL JAWS UP TO 600kNMECHANICAL NONSHIFT GRIPMECHANICAL JAWS WITH PRE-STRESSPNEUMATIC JAWS UP TO 600kNPNEUMATIC JAWS UP TO 300kNHYDRAULIC JAWS UP TO 600kNHYDRAULIC JAWS UP TO 5000kNHYDRAULIC ROPE CLAMPS UP TO 2MN

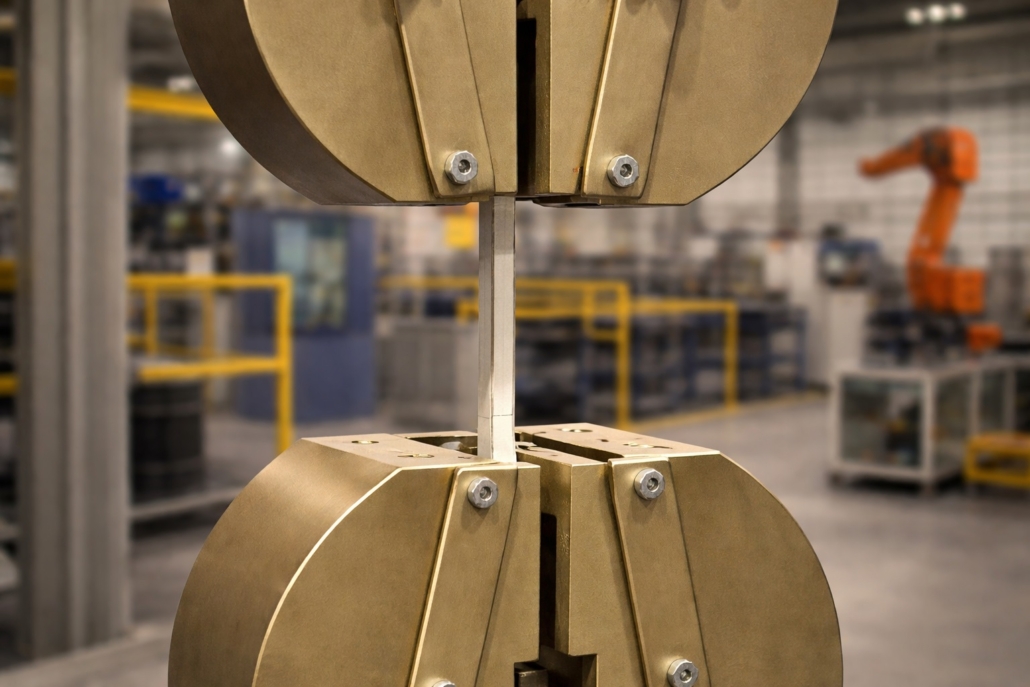

Mechanical self-locking jaws with sample insertion lock LTWS-M series
General description
Mechanical self-locking jaws up to 100 kN are designed for precise and safe tensile tests of a wide range of materials. The design uses an optimized clamping angle, thanks to which the sample is automatically and constantly tightened with force during the test, which minimizes the risk of slipping. The jaws allow easy replacement of inserts and are equipped with an upper jaw opening lock for comfortable sample placement. The inserts are stored in a precise dovetail guide, which ensures high accuracy and repeatability of the clamping. The integrated centering device with a scale allows the sample to always be placed exactly in the load axis and in the same place.
Main specifications:
- Maximum load: 100 kN
- Design: anthracite pearlescent surface (room temperature) and stainless steel (temperature chambers)
- Self-locking mechanism with optimized clamping angle
- Constant tightening of the sample during the test
- Locking of the upper jaw opening
- Dovetail insert placement for high accuracy
- Centering of the sample using an adjustable scale
- Connection to the sensor/flange: precision hole with appropriate load-dependent nut + locking pin
- Insert types: flat (for flat samples) and V-inserts (for round samples)
- Insert surface: pyramidal
- Insert variants: testing materials up to 1300 MPa or up to 2000 MPa
Use:

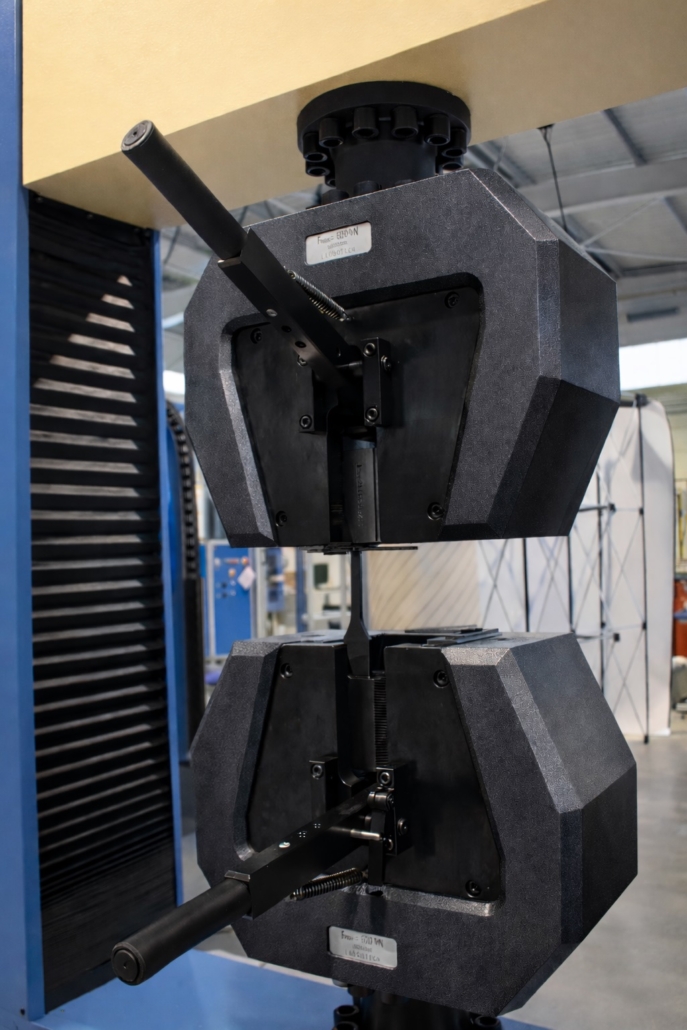

Mechanical high-strength self-locking jaws LTWS-M series
General description
Mechanical self-locking jaws up to 600 kN are designed for precise and safe tensile tests of a wide range of materials. The design uses an optimized clamping angle, thanks to which the sample is automatically and constantly tightened with force during the test, which minimizes the risk of slipping. The jaws allow easy replacement of inserts and are equipped with an upper jaw opening lock for comfortable sample placement. The inserts are mounted in a precise dovetail guide, which ensures high accuracy and repeatability of the clamping. The integrated centering device with a scale allows the sample to always be placed exactly in the load axis and in the same place.
Main specifications:
- Maximum load: 600 kN
- Design: anthracite pearl finish (room temperature) and stainless steel finish (temperature chambers)
- Self-locking mechanism with optimized clamping angle
- Constant tightening of the sample during the test
- Locking of the upper jaw opening
- Dovetail insert placement for high accuracy
- Centering of the sample using an adjustable scale
- Connection to the sensor/flange: precision hole with appropriate nut according to the load + locking pin or flange
- Insert types: flat (for flat samples) and V-inserts (for round samples)
- Insert surface: pyramidal
- Insert variants: testing materials up to 1300 MPa or up to 2000 MPa
Use:
Mechanical jaws, nonshift grip, LTWS-M series
General description
These jaws with non-slip grips are designed for reliable clamping of samples during tensile tests. The design is based on the wedge principle, where the main gripping force during the test is generated by the wedge action – with increasing load, the pressing force of the jaws also increases. The holder body moves vertically (upwards) during loading, while the jaws themselves move only horizontally. This principle ensures uniform clamping of the sample, minimizes the risk of slipping and contributes to high repeatability of results. The robust design and easy handling enable quick sample loading and stable load transfer even at higher forces.
Main specifications:
- Maximum load: 150 kN
- Design: nickel surface (room temperature)
- Self-locking mechanism with optimized clamping angle
- Constant tightening of the sample during the test
- The movement of the jaws is ensured by a rotating nut with four clamping elements
- Connection to the sensor/flange: precision hole with the appropriate nut according to the load + locking pin
- Insert types: flat (for flat samples) and V-inserts (for round samples)
- Insert surface: pyramidal
- Insert variants: testing materials up to 1300 MPa or up to 2000 MPa
Use:
Mechanical self-locking jaws with preload LTWS-M series
General description
The mechanical self-locking jaws of the LTW-M series are designed for tensile tests with the possibility of adjusting the clamping preload. The inserts are tightened using a handle, which allows for precise adjustment of the initial pressure of the sample before the test begins. The design combines the self-locking principle with a wedge action, where the gripping force increases during loading. The inserts have their own guides and side teeth, which ensure stable and precise clamping of the sample. The maximum load is 50 kN, with the “door” closed up to 100 kN. For tests up to 100 kN, the maximum permissible hardness of the tested material is 30 HRC. The LTWP series is suitable for applications requiring controlled preload, high repeatability and secure clamping of the sample.
Main specifications:
- Maximum load: 50 kN, 100 kN – with door closed
- Design: anthracite pearlescent surface (room temperature)
- Self-locking mechanism using a handle
- Constant tightening of the sample during the test
- Insert storage using a guide and side gearing
- Connection to the sensor/flange: precise hole with appropriate nut according to the load + locking pin
- Insert types: flat (for flat samples) and V-inserts (for round samples)
- Insert surface: pyramidal
- Insert variants: testing materials up to 1500 MPa (50kN)
Application:
Pneumatické samosvorné čelisti řada LTWS-P
Všeobecný popis
Pneumatické samosvorné čelisti řady LTWS-P jsou určeny pro přesné a bezpečné tahové zkoušky. Optimalizovaný úhel sevření zajišťuje automatické a konstantní dotahování vzorku během zkoušky a minimalizuje prokluz. Sevření je ovládáno pneumaticky pomocí nožních pedálů nebo dálkového ovladače RMCi 7 a vyšší, což zvyšuje komfort a rychlost obsluhy. Vložky jsou snadno vyměnitelné, uloženy v přesném rybinovém vedení a doplněny centrovacím zařízením se stupnicí pro přesné založení vzorku v ose. Konstrukce zároveň umožňuje připojení dalšího příslušenství, např. tlačných talířů, přípravků pro trojbodový ohyb nebo bajonetových čelistí.
Hlavní specifikace:
- Maximální zatížení: 600 kN
- Rozsah vstupního tlaku 2 až 10 bar
- Provedení: antracitový perleťový povrch
- Samosvorný pneumatický mechanismus s optimalizovaným úhlem sevření
- Konstantní dotahování vzorku během zkoušky
- Rybinové uložení vložek pro vysokou přesnost
- Centrovaní vzorku pomocí nastavitelné stupnice
- Připojení ke snímači/přírubě: přesná díra s odpovídající maticí dle zatížení + zajišťovací kolík nebo příruba
- Typy vložek: ploché (pro ploché vzorky) a V-vložky (pro kulaté vzorky)
- Povrch vložek: pyramidový
- Varianty vložek: testování materiálů do 1300 MPa nebo do 2000 MPa
Použití:

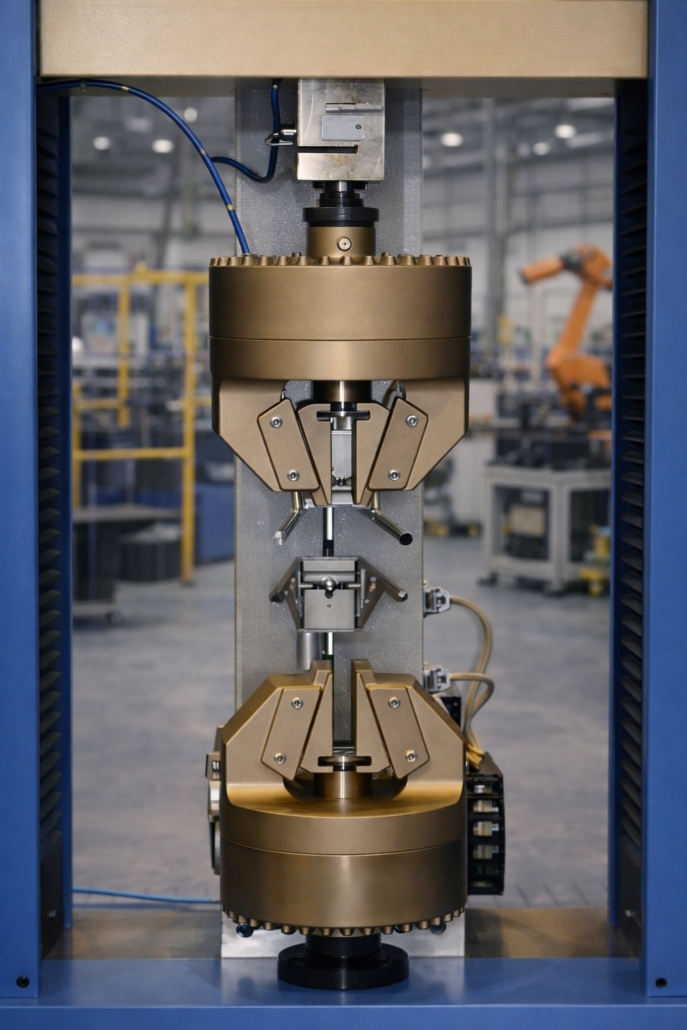

Pneumatické samosvorné čelisti pro komplikované vzorky řada LTWS-P
Všeobecný popis
Pneumatické samosvorné čelisti řady LTWS-P jsou určeny pro přesné a bezpečné tahové zkoušky složitých vzorků s nízkým koeficientem tření, jako jsou tvrdé ocelové fólie, plasty, pryže s vlákny apod. Optimalizovaný klínový princip zajišťuje automatické a konstantní dotahování vzorku během zkoušky a minimalizuje riziko prokluzu i u problematických materiálů. Sevření je ovládáno pneumaticky pomocí nožních pedálů nebo dálkového ovladače RMCi 7 a vyšší, což zvyšuje komfort, rychlost a opakovatelnost obsluhy. Vložky jsou snadno vyměnitelné a uloženy v přesném vedení, které zajišťuje stabilní sevření a přesné ustavení vzorku během celé zkoušky. Řada LTWS je ideálním řešením pro aplikace, kde standardní čelisti nedokáží zajistit dostatečně spolehlivé upnutí.
Hlavní specifikace:
- Maximální zatížení: 300 kN
- Rozsah vstupního tlaku 2 až 16 bar
- Provedení: niklovaný povrch
- Samosvorný pneumatický mechanismus
- Konstantní dotahování vzorku během zkoušky
- Uložení vložek pomocí vedení
- Centrovaní vzorku pomocí nastavitelné stupnice
- Připojení ke snímači/přírubě: přesná díra s odpovídající maticí dle zatížení + zajišťovací kolík nebo příruba
- Typy vložek: ploché (pro ploché vzorky) a V-vložky (pro kulaté vzorky)
- Povrch vložek: pyramidový
- Varianty vložek: testování materiálů do 1300 MPa (tvrdost vložek 58HRC)
Použití:
Hydraulické samosvorné čelisti řada LTWS-H
Všeobecný popis
Hydraulické samosvorné čelisti řady LTWS-H jsou určeny pro přesné a bezpečné tahové zkoušky. Optimalizovaný úhel sevření zajišťuje automatické a konstantní dotahování vzorku během zkoušky a minimalizuje prokluz. Sevření je ovládáno pneumaticky pomocí nožních pedálů nebo dálkového ovladače RMCi 7, RMCi 8, což zvyšuje komfort a rychlost obsluhy. Vložky jsou snadno vyměnitelné, uloženy v přesném rybinovém vedení a doplněny centrovacím zařízením se stupnicí pro přesné založení vzorku v ose. Konstrukce zároveň umožňuje připojení dalšího příslušenství, např. tlačných talířů, přípravků pro trojbodový ohyb nebo bajonetových čelistí. Jako zdroj tlaku složí hydraulický agregát HAG 3 – SIMPLE-V.
Hlavní specifikace:
- Maximální zatížení: 600 kN
- Maximální vstupní tlak: 160 bar
- Provedení: antracitový perleťový povrch
- Samosvorný mechanismus s optimalizovaným úhlem sevření
- Konstantní dotahování vzorku během zkoušky
- Aretace rozevření horní čelisti
- Rybinové uložení vložek pro vysokou přesnost
- Centrovaní vzorku pomocí nastavitelné stupnice
- Připojení ke snímači/přírubě: přesná díra s odpovídající maticí dle zatížení + zajišťovací kolík nebo příruba
- Typy vložek: ploché (pro ploché vzorky) a V-vložky (pro kulaté vzorky)
- Povrch vložek: pyramidový
- Varianty vložek: testování materiálů do 1300 MPa nebo do 2000 MPa
Použití:
Hydraulické vysokopevnostní samosvorné čelisti řada LTWS-H
Všeobecný popis
Hydraulické samosvorné vysokopevnostní čelisti řady LTWS-H jsou určeny pro přesné a bezpečné tahové zkoušky. Optimalizovaný úhel sevření zajišťuje automatické a konstantní dotahování vzorku během zkoušky a minimalizuje prokluz. Sevření je ovládáno pneumaticky pomocí nožních pedálů nebo dálkového ovladače RMCi 7, RMCi 8, což zvyšuje komfort a rychlost obsluhy. Vložky jsou snadno vyměnitelné, uloženy v přesném rybinovém vedení a doplněny centrovacím zařízením se stupnicí pro přesné založení vzorku v ose. Konstrukce zároveň umožňuje připojení dalšího příslušenství, např. tlačných talířů, přípravků pro trojbodový ohyb nebo bajonetových čelistí. Jako zdroj tlaku složí hydraulický agregát HAG 3 – SIMPLE-V.
Hlavní specifikace:
- Maximální zatížení: 5000 kN
- Maximální vstupní tlak: 160 bar
- Provedení: antracitový perleťový povrch
- Samosvorný mechanismus s optimalizovaným úhlem sevření
- Konstantní dotahování vzorku během zkoušky
- Aretace rozevření horní čelisti
- Rybinové uložení vložek pro vysokou přesnost
- Centrovaní vzorku pomocí nastavitelné stupnice
- Připojení ke snímači/přírubě: přesná díra s odpovídající maticí dle zatížení + zajišťovací kolík nebo příruba
- Typy vložek: ploché (pro ploché vzorky) a V-vložky (pro kulaté vzorky)
- Povrch vložek: pyramidový
- Varianty vložek: testování materiálů do 1300 MPa nebo do 2000 MPa
Použití:
Hydraulické samosvorné čelisti pro testování ocelových lan řada LTWR-H
Všeobecný popis
Mechanické samosvorné čelisti do 100 kN jsou určeny pro přesné a bezpečné tahové zkoušky širokého spektra materiálů. Konstrukce využívá optimalizovaný úhel sevření, díky němuž dochází během zkoušky k automatickému a konstantnímu dotahování vzorku silou, což minimalizuje riziko prokluzu. Čelisti umožňují snadnou výměnu vložek a jsou vybaveny aretací rozevření horní čelisti pro komfortní zakládání vzorku. Vložky jsou uloženy v přesném rybinovém vedení, které zajišťuje vysokou přesnost a opakovatelnost sevření. Integrované centrovací zařízení se stupnicí umožňuje vždy založit vzorek přesně v ose zatížení a na stejné místo.
Hlavní specifikace:
- Maximální zatížení: 2000 kN
- Provedení: RAL
- Samosvorný mechanismus s optimalizovaným úhlem sevření pro ocelové lana
- Konstantní dotahování vzorku během zkoušky
- Speciální uložení vložek
- Připojení ke snímači/přírubě: přírubou
- Typy vložek: V-vložky (pro kulaté vzorky) – dle typu a definovaného průměru lana
- Povrch vložek: know-how
Použití:
Wedge jaws for dynamic tensile/compressive loads up to 1000kN
Mechanical, pneumatic or hydraulic clamping for DYNAMIC mode that you can rely on…
Mechanical self-locking jaws with locking mechanism LTWD-M series
General description
Mechanical self-locking jaws up to 100 kN are designed for precise and safe tensile tests of a wide range of materials. The design uses an optimized clamping angle, thanks to which the sample is automatically and constantly tightened with force during the test, which minimizes the risk of slipping. The jaws allow easy replacement of inserts and are equipped with a locking mechanism for the opening of the upper jaw for comfortable sample loading. The inserts are mounted in a precise dovetail guide, which ensures high accuracy and repeatability of the clamping. The integrated centering device with a scale allows the sample to be loaded exactly in the load axis and in the same place every time.
Main specifications:
- Maximum load: 100 kN
- Design: anthracite pearl finish (room temperature) and stainless steel finish (temperature chambers)
- Self-locking mechanism with optimized clamping angle
- Constant tightening of the sample during the test
- Locking of the upper jaw opening
- Dovetail insert placement for high accuracy
- Centering of the sample using an adjustable scale
- Connection to the sensor/flange: precision hole with appropriate load-dependent nut + locking pin
- Insert types: flat (for flat samples) and V-inserts (for round samples)
- Insert surface: pyramidal
- Insert variants: testing materials up to 1300 MPa or up to 2000 MPa
Application:

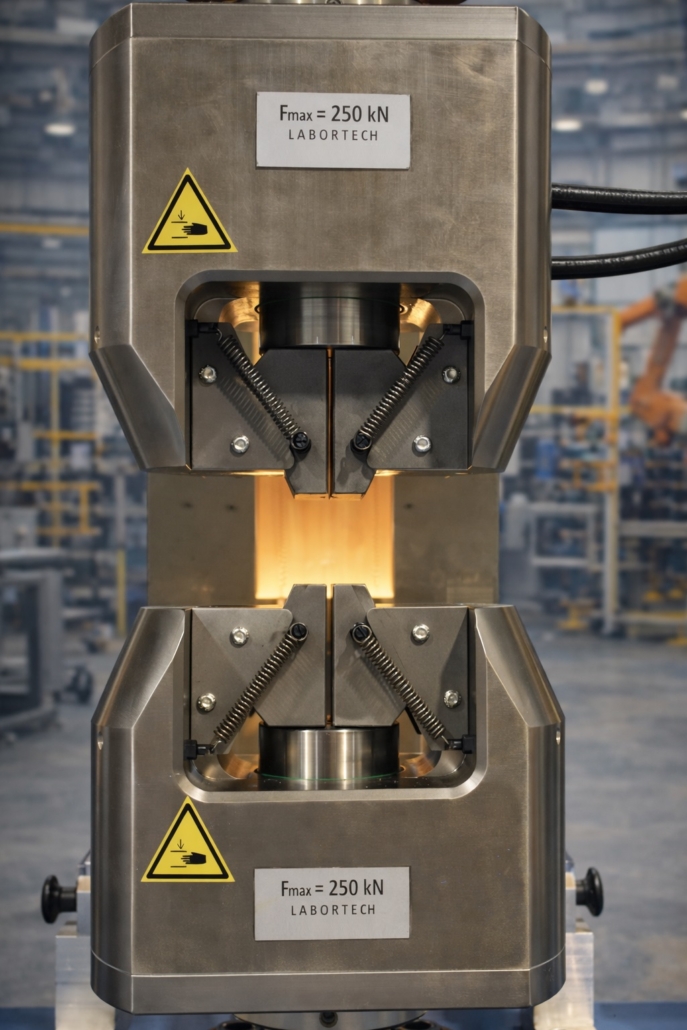

Hydraulické samosvorné čelisti bez posuvu vložek řada LTWD-H
Všeobecný popis
Hydraulické samosvorné čelisti řady LTWD-H jsou určeny pro přesné a bezpečné dynamické únavové zkoušky zkoušky. Optimalizovaný úhel sevření zajišťuje automatické a konstantní dotahování vzorku během zkoušky a minimalizuje prokluz. Sevření je ovládáno pomocí dálkového ovladače RMCi 7, RMCi 8, což zvyšuje komfort a rychlost obsluhy. Vložky jsou snadno vyměnitelné, uloženy v přesném vedení. Jako zdroj tlaku složí hydraulický agregát HAG 3 – SIMPLE-B.
Hlavní specifikace:
- Maximální zatížení: 1000 kN
- Maximální vstupní tlak: 450 bar
- Provedení: niklovaný nebo antracitový perleťový povrch
- Samosvorný mechanismus s optimalizovaným úhlem sevření
- Konstantní dotahování vzorku během zkoušky
- Rybinové uložení vložek pro vysokou přesnost
- Centrovaní vzorku pomocí nastavitelné stupnice
- Připojení ke snímači/přírubě: přesná díra s odpovídající maticí dle zatížení + zajišťovací kolík nebo příruba
- Typy vložek: ploché (pro ploché vzorky) a V-vložky (pro kulaté vzorky)
- Povrch vložek: pyramidový
- Varianty vložek: testování materiálů do 1300 MPa nebo do 2000 MPa
Použití:
Wedge jaws and systems for temperature chambers
Precision wedge systems for demanding tests in a controlled temperature environment…

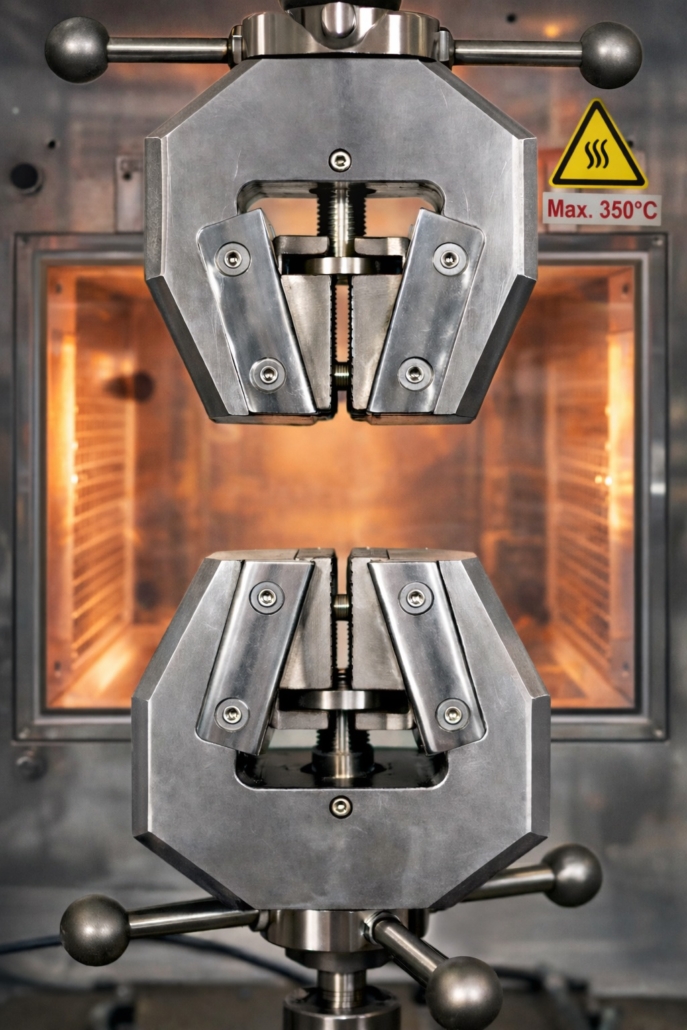

Mechanical self-locking jaws with locking mechanism LTWT-M series
General description
Mechanical self-locking jaws up to 100 kN are designed for precise and safe tensile tests of a wide range of materials. The design uses an optimized clamping angle, thanks to which the sample is automatically and constantly tightened with force during the test, which minimizes the risk of slipping. The jaws allow easy replacement of inserts and are equipped with a locking mechanism for the opening of the upper jaw for comfortable sample loading. The inserts are mounted in a precise dovetail guide, which ensures high accuracy and repeatability of the clamping. The integrated centering device with a scale allows the sample to be loaded exactly in the load axis and in the same place every time.
Main specifications:
- Maximum load: 100 kN
- Testing temperature: -70 to +450°C
- Design: stainless steel
- Self-locking pneumatic mechanism with optimized clamping angle
- Constant tightening of the sample during the test
- Connection to the sensor/flange: precision hole with corresponding nut according to the load
- Insert types: flat (for flat samples) and V-inserts (for round samples)
- Insert surface: pyramidal
- Insert variants: testing materials up to 1300 MPa
Application:
Pneumatické samosvorné čelisti do vysokých teplot řada LTWT-P
Všeobecný popis
Pneumatické samosvorné čelisti řady LTWT-P jsou určeny pro přesné a bezpečné tahové zkoušky za vysokých teplot až 450°C. Optimalizovaný úhel sevření zajišťuje automatické a konstantní dotahování vzorku během zkoušky a minimalizuje prokluz. Sevření je ovládáno pneumaticky pomocí nožních pedálů nebo dálkového ovladače RMCi 7 a vyšší, což zvyšuje komfort a rychlost obsluhy. Vložky jsou snadno vyměnitelné, uloženy v přesném rybinovém vedení a doplněny centrovacím zařízením se stupnicí pro přesné založení vzorku v ose. Konstrukce zároveň umožňuje připojení dalšího příslušenství, např. tlačných talířů, přípravků pro trojbodový ohyb nebo bajonetových čelistí.
Hlavní specifikace:
- Maximální zatížení: 250 kN
- Rozsah vstupního tlaku 2 až 10 bar
- T5eplota zkoušení: -70 až +450°C
- Provedení: nerezové provedení
- Samosvorný pneumatický mechanismus s optimalizovaným úhlem sevření
- Konstantní dotahování vzorku během zkoušky
- Připojení ke snímači/přírubě: přesná díra s prodloužením dle typu komory a odpovídající maticí dle zatížení
- Typy vložek: ploché (pro ploché vzorky) a V-vložky (pro kulaté vzorky)
- Povrch vložek: pyramidový
- Varianty vložek: testování materiálů do 1300 MPa
Použití:
