BLECHPRÜFUNG NACH ERICHSEN-METODE AUF PRÜFMASCHINEN DER EC SERIE
Prüfmaschinen der EC-Reihe in Tisch- oder Ständerbauweise, die hauptsächlich zum Messen und Prüfen von tiefgezogenen Blechen nach dem ERICHSEN-Metode bestimmt sind. Diese Maschinen eignen sich sowohl für Forschung und Entwicklung als auch für die routinemäßige Qualitätskontrolle in Labors, Prüfräumen und Werken, wo sie Entwicklungsprozesse bei der Charakterisierung neuer Legierungen und neuer Verarbeitungstechniken sowie in der späteren Serienfertigung unterstützen. LABORTECH-Maschinen zeichnen sich durch eine sehr hohe Steifigkeit des Prüfrahmens, Geschwindigkeit und Genauigkeit der Messung im halbautomatischen Modus aus. Blechprüfung
Download:
MEZERA
ALLGEMEINE HAUPTMERKMALE DER EC-SERIE
- Robustes vertikales Tisch- oder Ständermoduldesign mit mechanischer Beständigkeit und Langlebigkeit.
- Außergewöhnlich hohe Steifigkeit und mechanischer Widerstand der Maschine kombiniert mit hoher Ergonomie.
- Integrierter Spannmechanismus mit mechanischer oder hydraulischer Spannung.
- Je nach Belastungsart elektromechanisch oder hydraulisch druckgeregelt.
- Die Maschinen der EC-Serie entsprechen allen oben genannten EG-Maschinen- und Geräterichtlinien und arbeiten nach den neuen Sicherheitsfunktionen nach EN ISO 13850§
- Die grundlegende Maschinensteuerung erfolgt durch eine SIEMENS-SPS mit integriertem Touch-LCD-Display mit SMTest-S-Software im Maschinensockel oder höher VOLLSTÄNDIGE Version mit Mess- und Steuerelektronik der EDCi-Serie mit einer Abtastfrequenz von 2,5 oder 10 kHz, 24 Bit, ± 250.000 Teilstriche ( 20 ms)
- Komplette Auswertung und Prüfsteuerung mit Software zur Prüfung von Tiefziehmaterialien – SMTest – BASIC oder als Erweiterung der Software SMTest-S.-
- Schutzabdeckungen aus Polycarbonat mit hoher Sicherheit EN ISO 13849.
- Diagnose des Hydraulikaggregats HALT 18 gesteuert durch TOUCH LCD SIEMENS als Standard
- Umfangreiches Zubehör – Prüfstifte, Vorrichtungen, usw.
MEZERA
VIDEOS ÜBER PRÜFMASCHINEN DER EC-SERIE
Prüfung nach Erichsen
Praxistest auf der Prüfmaschine ECTest 200 nach EN ISO 20482 – Tiefziehen von Blechen im kalten Zustand – Test nach Erichsen.
Erichsen-Test mit einer VIDEO-Kamera
Praxisprüfung nach EN ISO 20482, deren Ergebnisse zur Bestimmung der Kaltziehtiefe von Blechen herangezogen werden – Erichsen-Versuch
Prüfung der Blech- und Streifenanisotropie
Praxistest auf der Prüfmaschine ECTest 60 nach EN 1669 – Aluminium und Aluminiumlegierungen – Prüfmethoden – Blech- und Bandanisotropieprüfung (Tiefung)
Bedienung der Software SMTest -S – Praxistest
Praktische Bedienung der Software SMTest -S – Definition in der Umformbarkeitsprüfung von tiefgezogenen Blechen nach EN ISO 20482
MEZERA
Haben Sie Fragen zu unseren Produkten?
Wenden Sie sich gerne an unsere Produktexperten.
Wir freuen uns auf Ihr Interesse.
–
MEZERA
WIR BIETEN TECHNISCHE LÖSUNGEN AN– WIR SIND PROFIS
Individuelle Herangehensweise an das Design der Maschine selbst und der Vorrichtungen…
ERICHSEN
MEZERA
Benutzung der Maschine
Es kommt darauf an, wo die Maschine eingesetzt wird – Prüfraum, Forschungseinrichtung oder Betrieb. Dementsprechend kann die Maschine ergänzt oder vorbereitet werden für:
- Manueller Betrieb – manuelles Ge- und Entladen
- Halbautomatischer Betrieb – der Bediener stellt fest, nach der Bewertung wird das Teil von einem Roboter, Manipulator usw. entfernt.
- Automatischer Betrieb – das Teil wird von einem Manipulator, Roboter usw. geladen und entladen.
Fügen Sie Eingaben hinzu und lassen Sie uns arbeiten. Wir werden Ihre Vorstellungen verwirklichen.
Benutzen
Diese Blechprüfmaschinen sind für die Prüfung von tiefgezogenen Materialien konzipiert. Sie bieten eine schnelle und zuverlässige Qualitätsüberwachung für Blechhersteller und -anwender. Es gibt wichtige Gründe für den Einsatz der Blechprüfmaschine der EC-Serie zur Qualitätssicherung: Reduzierung der Produktionskosten durch stichprobenartige Qualitätsprüfungen kaltgewalzter Bleche während der Produktion oder in der Prozessabteilung. Die Sortierung von minderwertigem Material gelangt in die Wareneingangsabteilung. Ohne besondere Prüfvorbereitung kann sofort festgestellt werden, ob das gelieferte Material die vorgeschriebene Ziehqualität hat. Bestimmung der am besten geeigneten Blechdicke für ein bestimmtes gezogenes Werkstück, um das Preis-Leistungs-Verhältnis für den Produktionsprozess zu optimieren.
Geprüfte Teile und Normen
Die Prüfmaschinen der EC-Serie sind ideal zum Prüfen folgender Teile:
- Prüfung von Materialien im mittleren Dickenbereich (0,1 bis ca. 3,0 mm) – Modell ECTest 80
- Prüfung von Materialien im mittleren Dickenbereich (2 bis ca. 10,0 mm) – Modell ECTest 1000
- Tiefungstest nach ERICHSEN gemäß DIN EN ISO 20482 JIS Z-2247 NF A 03-602 NF A 03-652 ASTM E 643 GOST 10510 GB 4156-07
- ERICHSEN-Tiefziehbechertest nach DIN EN 1669 ISO 11 531 JIS Z 2249 GB / T 15825
Geben Sie uns eine Zeichnung des geprüften Teils und wir konstruieren alles für Sie
Produktdesign
Jedes Teil, das auf Prüfmaschinen der EC-Reihe getestet wird, muss 100 % Testvorrichtungen haben, die Folgendes aufweisen:
- Hohe Genauigkeit
- Rundlauf
- Härte
- Zähigkeit
- Mechanischer Widerstand
Alle Vorrichtungen werden in einem 3D-CAD-INVERTOR mit detaillierter Diagnostik im FEM-Verfahren konstruiert, gefertigt und anschließend in unserem Prüflabor anspruchsvollen Tests unterzogen. Wir garantieren das Ergebnis, wir sind Profis.
Prüfungsauswertung
SMTest-S – integrierte Systemsoftware für grundlegende Tiefziehtests auf SIMATIC-Systemen. Als übergeordneter Aufbau dient die SMTest Software – BASIC – intelligente, intuitive und leistungsstarke Software für den manuellen, halbautomatischen oder automatischen Betrieb mit verschiedenen Modulen.
Dank dieser Softwaresysteme:
- Wir helfen Ihnen, die Produktivität und Qualität der Tests in Ihren Testräumen und Testlabors zu steigern.
- Wir machen die Durchführung Ihrer Tests effizienter, genauer und schneller und passen Ihre Testumgebung so an, dass es für Bediener einfach ist, tiefgezogene Bleche zu messen.
Sagen Sie, was Sie wollen und was Sie von der Software erwarten, und wir erledigen das für Sie.
Unsere Spezialisten sind in der Lage, eine Maschine oder ein automatisiertes System mit einem hohen Maß an Qualität und Einzigartigkeit kundenspezifisch zu entwerfen und herzustellen. Bei der Konstruktion von Vorrichtungen beginnt die Optimierung oft mit Details und in 3D-STEP-Formaten oder DWF-Viewern. Bei der Entwicklung von LABORTECH-Produkten legen wir großen Wert auf die Qualität, das Design und die Erschwinglichkeit unserer Produkte. Bei der Konstruktion von Maschinen und Anlagen achten wir auf minimale Umweltbelastung und ÖKODESIGN gemäß der Norm EN ISO 14001:2016. In einem Test- und Kalibrierzentrum überprüfen wir die Genauigkeit, Zuverlässigkeit, Langlebigkeit und mechanische Beständigkeit unserer Maschinen
MEZERA
TABELLE DER TECHNISCHEN PARAMETER DER BAUREIHE EC BIS 1000KN
- Technische Daten
- Produktcode
- Druckkraft
- Haltekraft
- Kompressionskraft
- Schlaganfallhub
- Halterhub
- Dorndurchmesser
- Probendurchmes..
- Testgeschwindig..
- Positionsauflösung
- Masse
- Stromverbrauch M.

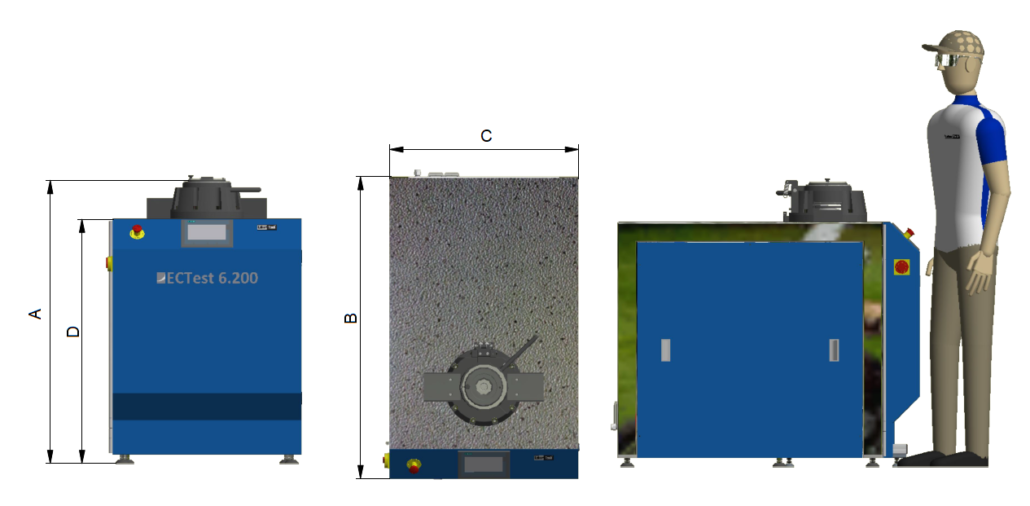

- Abmessungen AxB
- Abmessungen CxD
- Einheiten
- –
- kN
- kN
- kN
- mm
- mm
- mm
- mm
- mm / min
- mm
- kg
- kVA
- mm
- mm
- ECTest 6.60 / 80
- 1.08130123
- 60 / 80
- 100
- 0,5-30, 10-100
- 40
- 39
- max. 20
- 110
- 5 až 500
- 0,01
- 320
- 1,2
- 1155×1028
- 770×997
- ECTest 6.200
- 1.08130223
- 200
- 265
- 0,5-30, 10-100
- 80
- 39
- max. 50
- 120
- 5 až 500
- 0,01
- 560
- 3,5
- 1155×1232
- 770×997
- ECTest 6.400
- 1.08130323
- 400
- 600
- 2-100, 20-220
- 120
- 39
- max. 75
- 170
- 5 až 500
- 0,01
- 1080
- 8,5
- 1155×1232
- 870×997
- ECTest 6.1000
- 1.08130423
- 1000
- 1200
- 5-250, 50-550
- 150
- 39
- max. 100
- 200
- 5 až 250
- 0,01
- 1450
- 12,5
- 1155×1350
- 1270×997
SOFTWARE SMTest-S
Systemsoftware zur Umformbarkeit von tiefgezogenen Blechen ..
SMTest-S – integrierte Systemsoftware für grundlegende Tests von tiefgezogenen Blechen auf SIMATIC-Systemen. Integration von Basisnormen wie ISO 20482, DIN EN 1669, ISO 12004, ISO 16630, die eine Prüfung zum Nachweis der technologischen Umformbarkeit vorgeben, deren Ergebnisse beim Pressen von Bauteilen und Teilen aus Blechen und Bändern mit hohen Graden an angewendet werden Kaltverformung und bei der Bestimmung des Tiefziehens
SOFTWARE SMTest – BASIS
Intuitive Software zur Messung der Tiefenduktilität von Blechen
SMTest – BASIC – intelligente, intuitive und leistungsstarke Software, die Ihnen hilft, die Produktivität und Qualität der Prüfungen in Ihren Testräumen und Testlabors zu steigern. Sie können die Durchführung Ihrer Prüfungen rationalisieren, verfeinern und beschleunigen und Ihre Testumgebung so anpassen, dass es Bedienern leicht gemacht wird, die Tiefenduktilität von Blechen nach individuellen Methoden mit Unterstützung von EN-, ISO-, DIN-, ASTM- und GOST-Standards zu messen.
