Testování a kontrola pkw spojek

AS.1 – TESTOVÁNÍ A KONTROLA PKW SPOJEK – ZKUŠEBNA A LABORATOŘ

Speciální elektromechanický zkušební stroj řady EDHTest 5.2022… určený pro testování a nastavování kompletních konvexních a XTD PKW spojek ve zkušebnách a laboratořích. Tyto stroje se vyznačují velmi přesným měřením přítlačné a vypínací síly, házivosti palců, měření rovinnosti a nastavením XTD systému.

Charakteristické vlastnosti:

Stojanové provedení se čtyřmi tvrdě chromovými vodícími tyčemi a fixním vedením příčníku
Nasazení – zkušebna a laboratoř
Ruční zakládání a vykládání PKW spojky do pracovního prostoru stroje
Nastavení PKW spojky typu XTD
zkušební síla 20kN – vypínací, přítlačná
zkušební rychlost 300 mm/sec
20 -ti kanálové měření parametrů spojky
Systém měření síly v souladu s EN 7500-1
Možnost rozšíření o DATAMATRIX
Obsluha přes dotykové LCD monitory
Software EDHXtend v. 2

Charakteristické vlastnosti:

Další informace:

Kontaktujte nás:

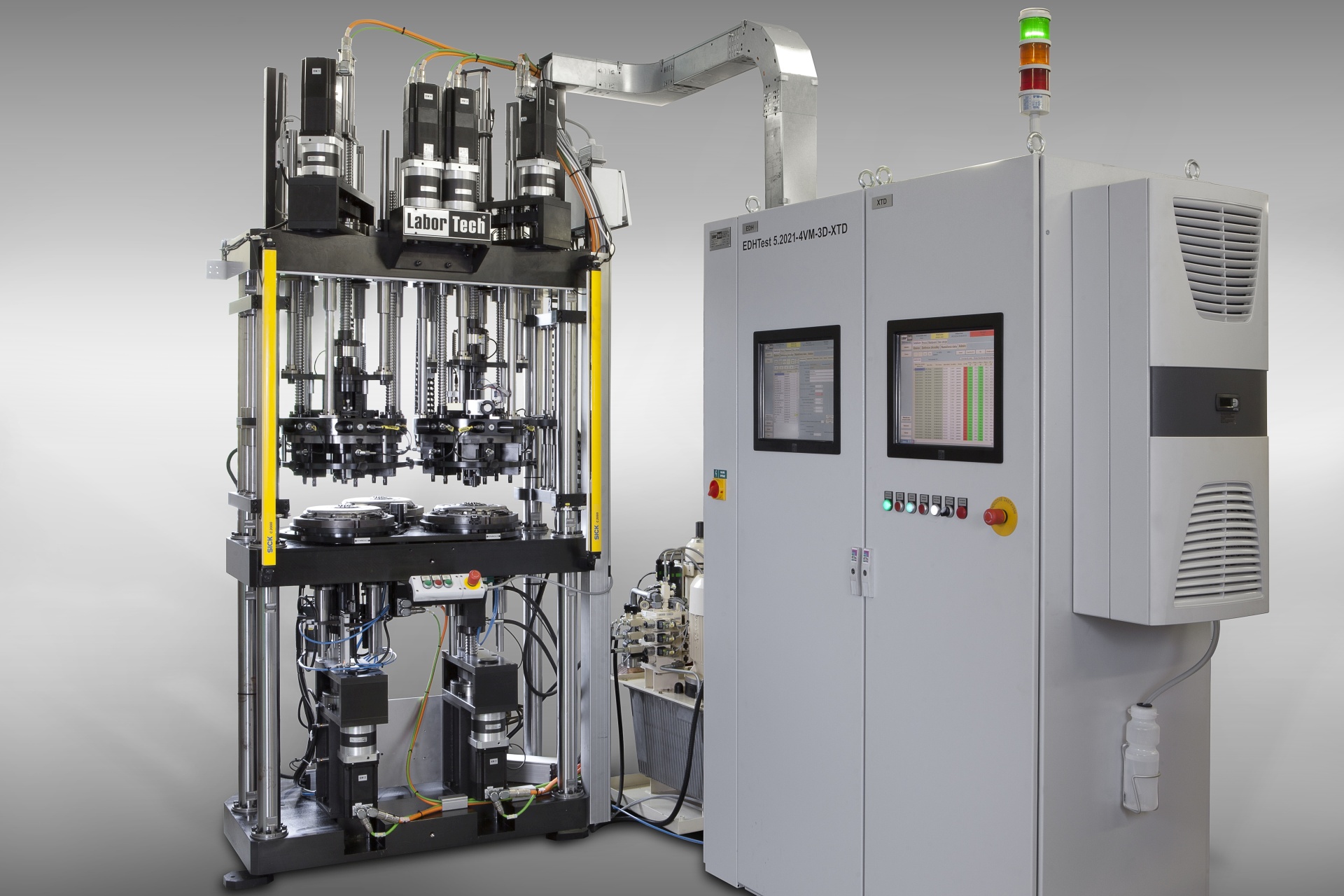

AS.2 – TESTOVÁNÍ A KONTROLA PKW SPOJEK – MONTÁŽNÍ, TESTOVACÍ A NASTAVOVACÍ LINKA

Speciální elektromechanický karuselový zkušební stroj řady EDHTest 5.2021… určený pro 100% kontrolu a nastavování kompletních konvexních a XTD PKW spojek v montážních, testovacích a nastavovacích linkách. Tyto stroje se vyznačují rychlostí a velmi přesným měřením přítlačné a vypínací síly, házivosti palců, měření rovinnosti a nastavením XTD systému v sériové lince.

Charakteristické vlastnosti:

Stojanové provedení se čtyřmi tvrdě chromovými vodícími tyčemi a fixním vedením příčníku
Karuselové provedení se 2 zkušebními pozicemi a 1 zakládací a vykládací pozicí.
Nasazení – montážní, testovací a nastavovací linka
Robotické zakládání a vykládání PKW spojky do karuselového pracovního prostoru stroje
Taktzeit – nastavení PKW spojky do 20 sec, nastavení typu XTD do 36 sec.
zkušební síla 20kN – vypínací, přítlačná
zkušební rychlost 300 mm/sec
20 -ti kanálové měření parametrů spojky
Systém měření síly v souladu s EN 7500-1
Možnost rozšíření o DATAMATRIX
Obsluha přes dotykové LCD monitory
Software EDHXtend v. 2

Charakteristické vlastnosti:

Další informace:

Kontaktujte nás:

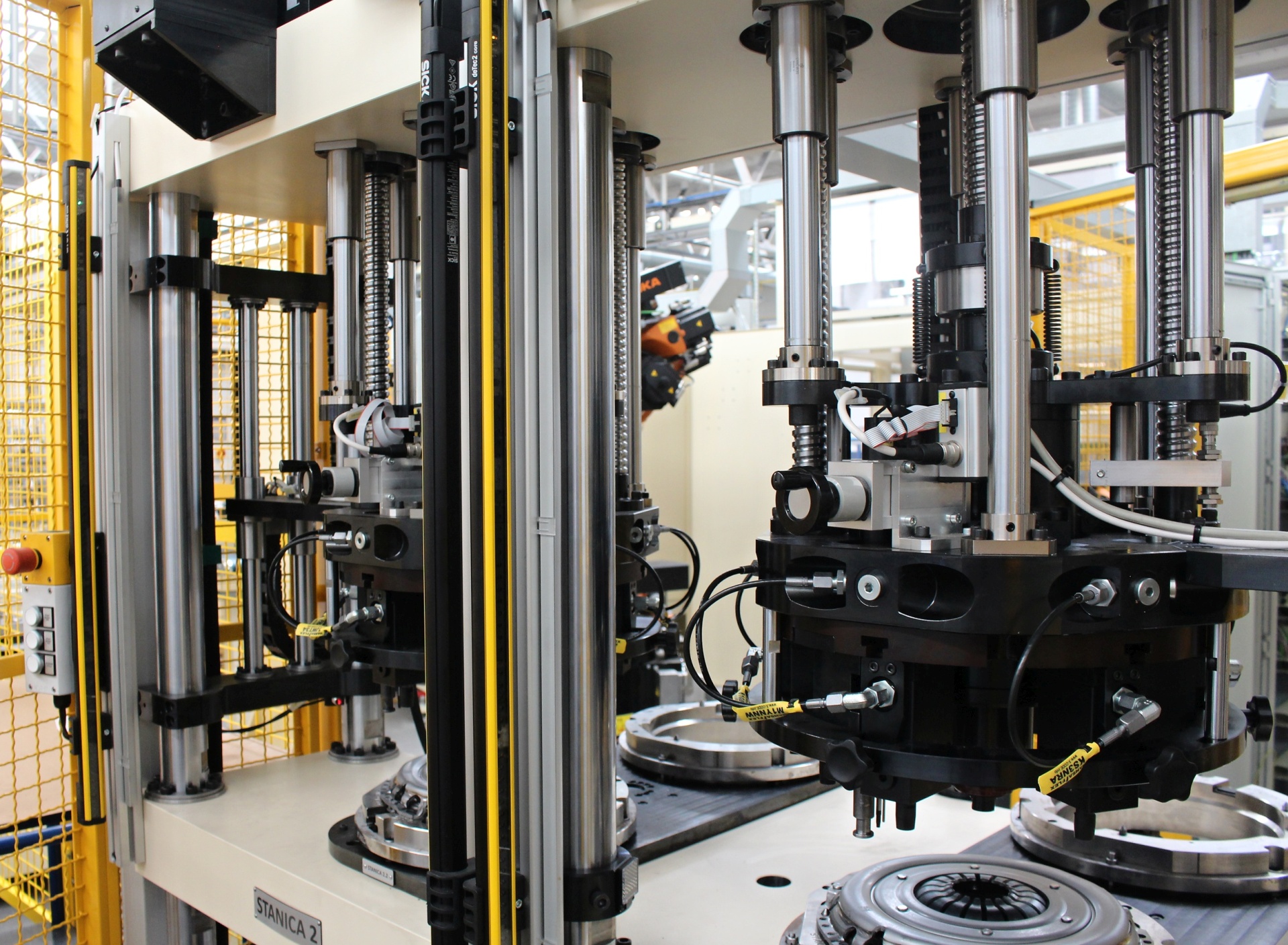

AS.3 – TESTOVÁNÍ A KONTROLA PKW SPOJEK – MONTÁŽNÍ, TESTOVACÍ A NASTAVOVACÍ LINKA

Speciální elektromechanický karuselový zkušební stroj řady EDHTest 6.2022… určený pro 100% kontrolu a nastavování kompletních konvexních a XTD PKW spojek v montážních, testovacích a nastavovacích linkách. Tyto stroje se vyznačují nízkým zkušebním a nastavovacím taktem, rychlostí a velmi přesným měřením přítlačné a vypínací síly, házivosti palců, měření rovinnosti a nastavením XTD systému v sériové lince.

Charakteristické vlastnosti:

Stojanové provedení s pěti tvrdě chromovými vodícími tyčemi a fixním vedením příčníků
Dvojité karuselové provedení se 2 zkušebními pozicemi a 2 zakládacími a vykládacími pozicemi.
Nasazení – montážní, testovací a nastavovací linka
Robotické zakládání a vykládání PKW spojky do karuselových pracovních prostorů stroje
Taktzeit – nastavení PKW spojky do 10 sec, nastavení typu XTD do 20 sec.
zkušební síla 20kN – vypínací, přítlačná
zkušební rychlost 300 mm/sec
20 -ti kanálové měření parametrů spojky
Systém měření síly v souladu s EN 7500-1
Možnost rozšíření o DATAMATRIX
Obsluha přes dotykové LCD monitory
Software EDHXtend v. 3

Charakteristické vlastnosti:

Další informace:

Kontaktujte nás:
