Die Roboter-prüfsystem X-RUNNER von LABORTECH ermöglichen es, standardisierte Muster sowie ganze Produkte mit Standard-Testsystemen zu handhaben. Das Baukastensystem für robotische Testsysteme bietet die Möglichkeit, die erforderlichen Tests effizient und reproduzierbar durchzuführen. Kundenlösungen können aus standardisierten Komponenten individuell zusammengestellt werden.
X-RUNNER-T FÜR ZUGVERSUCHE AN PROBEN
Automatisierte Zugprüfung von Metall- und Kunststoffproben gemäß ISO 6892-1:2019 und ISO 527-1:2019
Prüfung von Metall- oder Kunststoffmaterialien – automatisierte Zugprüfung bei Umgebungstemperatur, Definition der Eigenschaften, die aus dieser Prüfung ermittelt werden können. Der Test besteht in der Verformung des Prüfkörpers durch eine Zugbelastung, in der Regel bis zum Bruch, um eine oder mehrere in der Norm definierte mechanische Eigenschaften zu bestimmen. Die Norm legt die Bedingungen fest, die für die ordnungsgemäße Durchführung der Prüfung erforderlich sind, insbesondere die Festlegung und Auswahl definierter Prüfgeschwindigkeiten, ausgedrückt als Anstiegsgeschwindigkeit der Vertragsspannung oder Verformungsgeschwindigkeit, wobei die Steuerung der Verformungsgeschwindigkeit eindeutig bevorzugt wird.

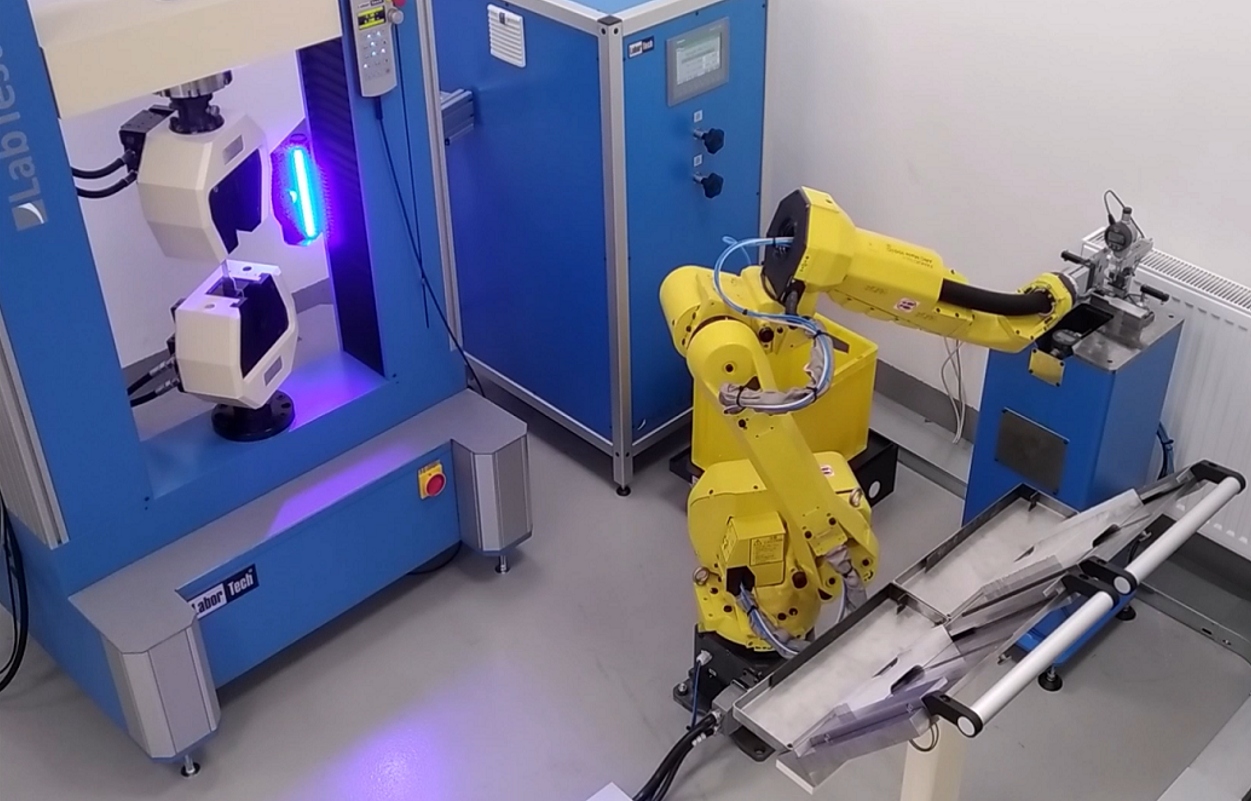

AZS.1 – ARBEITSPLATZ VON ROBOTERN FÜR ZUG- UND DRUCKPRÜFUNGEN VON METALLEN UND KUNSTSTOFFEN
Beschreibung:
Die automatisierten Robotertestsysteme YELLOW RUNNER sind für eine genaue und schnelle Probenhandhabung in Verbindung mit den elektromechanischen oder hydraulischen Testsystemen der Serien LabTest E und LabTest H entwickelt. Diese Robotersysteme werden in mehreren Modifikationen hergestellt und sind für die automatische Prüfung von flachen Proben ausgelegt. Dank des modularen Aufbaus können verschiedene Peripheriegeräte an unsere Robotertestsysteme angeschlossen werden.
Charakteristische Eigenschaften:
Modulares und wirtschaftliches System mit der Möglichkeit der Anpassung nach Kundenwunsch.
Niedrige Betriebs- und Wartungskosten, einschließlich 100 % Maschinenauslastung (3 Schichtbetrieb).
Total Tact line – Probenbeladung innerhalb von 20 Sek. mit einem maximalen Probengewicht von 30 kg.
Steuerungssystem X RUNNER – SIEMENS Simatic S7 1500 inkl. LCD – RUNNERTest v. 2 und Roboter FANUC, HYUNDAY, KUKA.
RUNNERTest v. 2 und Roboter FANUC, HYUNDAY, KUKA.
Anwendung – Normen:
Automatisierte Prüfung standardisierter Proben nach EN ISO 6892-1 oder EN ISO 527-1.
Erweiterbares Zubehör:
Verschiedene Arten von Behältern je nach Art der Proben, Messgeräte für Probenabmessungen, Markierungs- und Identifikationsgeräte, VIDEO-Extensometer, verschiedene Arten von Spannbacken und Vorrichtungen, spezielle Robotergreifer, Kisten zur Entnahme von Bruchproben, erweiterte Lagersysteme usw
ROBOTER-ARBEITSPLATZ X-RUNNER-6.600 FÜR ZUGVERSUCHE AN VERSCHIEDENEN PROBEN
Beschreibung:
Automatisierte Roboterprüfsysteme X-RUNNER-6.600 sind für die genaue und schnelle Handhabung von Proben in Verbindung mit den elektromechanischen oder hydraulischen Prüfmaschinen LabTest Serie E und Serie H konzipiert. Dieses Robotersystem wird in mehreren Modifikationen hergestellt und ist für die automatische Prüfung von runden, flachen und von Segmentproben mit unterschiedlicher Lc-Dimension. runden, flachen und von Segmentproben mit unterschiedlicher Lc-Dimension.
Charakteristische Eigenschaften:
Unterscheidet automatisch verschiedene Probentypen, max. Prüfkraft 600 kN
Berührungsloses System zur Messung der Abmessungen von Proben – LME 50 – flach, segmentiert und rund bis 20 kg
DOUBLE ONE 1 Kamerasysteme zur Messung der relativen Dehnung und Kontraktion.
Lagersystem für 112 Proben unabhängig von Form und Größe bis zu einer Dicke von 50 mm
Steuerungssystem X RUNNER – SIEMENS Simatic S7 1500 inkl. LCD.
Anwendung – Normen:
Automatisierte Prüfung standardisierter Proben nach EN ISO 6892-1 Automatisierte Prüfung
Erweiterbares Zubehör:
Verschiedene Arten von Behältern je nach Art der Proben, Messgeräte für Probenabmessungen, Markierungs- und Identifikationsgeräte, VIDEO-Extensometer, verschiedene Arten von Spannbacken und Vorrichtungen, spezielle Robotergreifer, Kisten zur Entnahme von Bruchproben, erweiterte Lagersysteme usw
MEZERA
X-RUNNER-CH FÜR IMPACT-TESTS
Automatisierte Prüfung von Metall- und Kunststoffproben in einem Durchgang gemäß ISO 148-1:2016 und ISO 179-1:2023
Biegeschlagversuch – der darin besteht, eine gekerbte Probe mit einem einzigen Schlag eines Pendelhammers unter festgelegten Bedingungen zu durchbrechen. Die Kerbe im Probekörper hat eine vorgegebene Geometrie und befindet sich in der Mitte zwischen den beiden Stützen auf der gegenüberliegenden Seite des Aufprallpunktes während des Tests. Bei der Prüfung wird die beim Schlagversuch aufgenommene Energie ermittelt. Darüber hinaus werden die Querausdehnung und der Zähbruchanteil nach Kundenwunsch ermittelt.

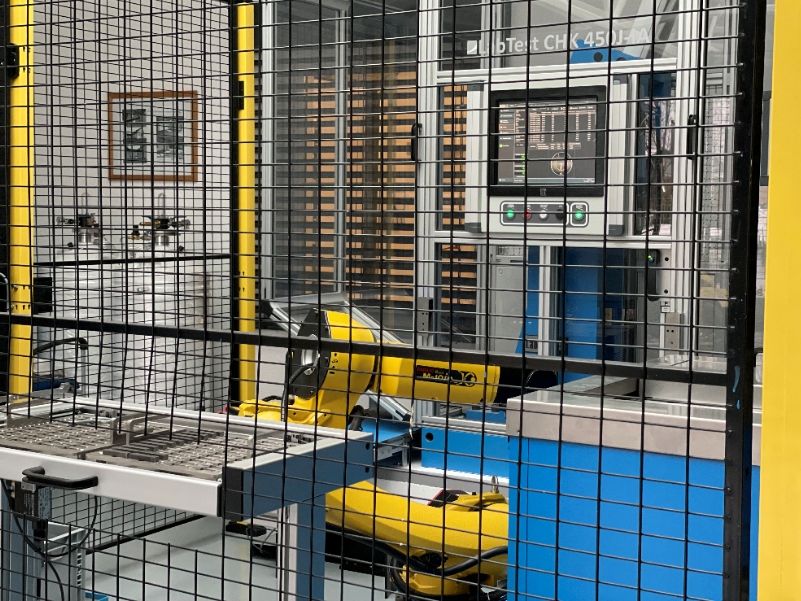

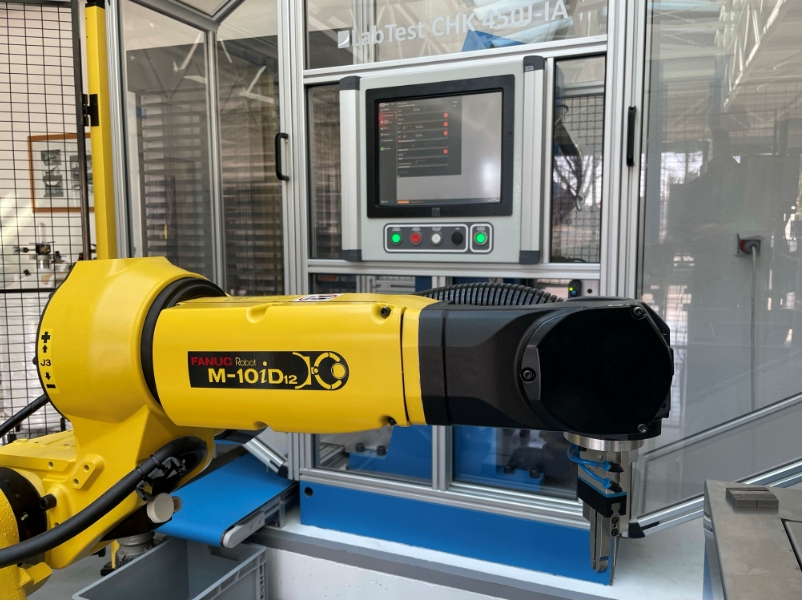

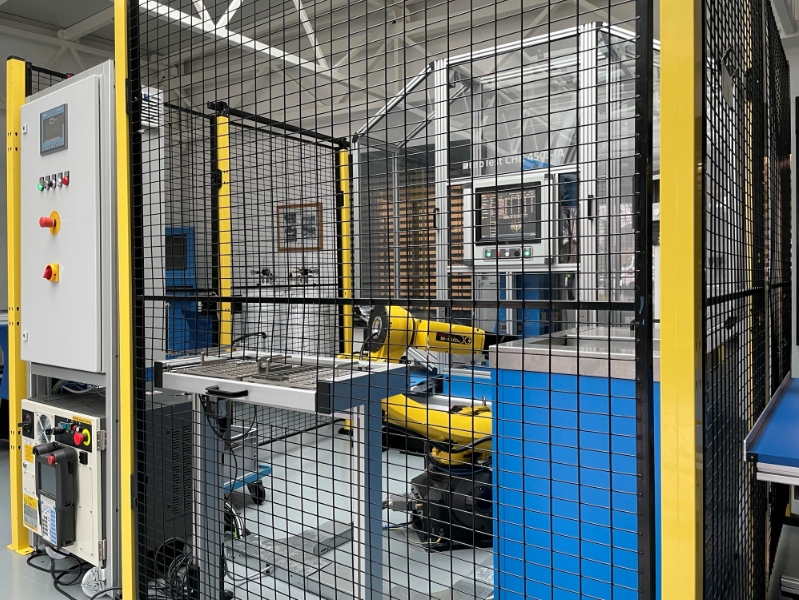

AZS.2 – ROBOTERARBEITSPLÄTZE FÜR KERBBEHANDLUNGSPRÜFUNGEN NACH ISO 148-1:2016
Beschreibung:
X RUNNER automatisierte Robotersysteme für die präzise und schnelle Handhabung von gekerbten Zähigkeitsproben in Verbindung mit Pendelschlagwerke der LABORTECH CHK-Serie. Diese Robotersysteme werden in mehreren Modifikationen hergestellt, je nachdem, wie viele Proben in 24 Stunden getestet werden, welche Arten von Proben und bei welchen Temperaturen. Basierend auf diesen Anforderungen wird der Roboterarbeitsplatz genau spezifiziert. ZUG – UND DRUCKVERSUCHE
Charakteristische Eigenschaften:
Modulares und wirtschaftliches System mit der Möglichkeit der Anpassung nach Kundenwunsch.
Niedrige Betriebs- und Wartungskosten, einschließlich 100 % Maschinenauslastung (3 Schichtbetrieb).
Laden der Probe in den Pendelschlagwerk innerhalb von 5 Sekunden, einschließlich Prüfung. max. Gewicht 5 kg.
Steuerungssystem X RUNNER – SIEMENS Simatic S7 1500 inkl. LCD – RUNNERTest v. 2 und Roboter FANUC, HYUNDAY, KUKA.
Anwendung – Normen:
Automatisierte Prüfung von Kerbzähigkeitsproben nach den Normen EN ISO 148-1, EN ISO 148-2, ASTM E23.
Erweiterbares Zubehör:
Verschiedene Arten von Behältern je nach Art der Proben, Messgeräte für Probenabmessungen mit dem System OPTOLab 55 II, Markierungs- und Identifizierungsgeräte, verschiedene Kühlkammern für Proben – LABCool-System, spezielle Robotergreifer, Kisten zur Entnahme von Bruchproben, Fördersysteme, erweiterte Lagersysteme usw.

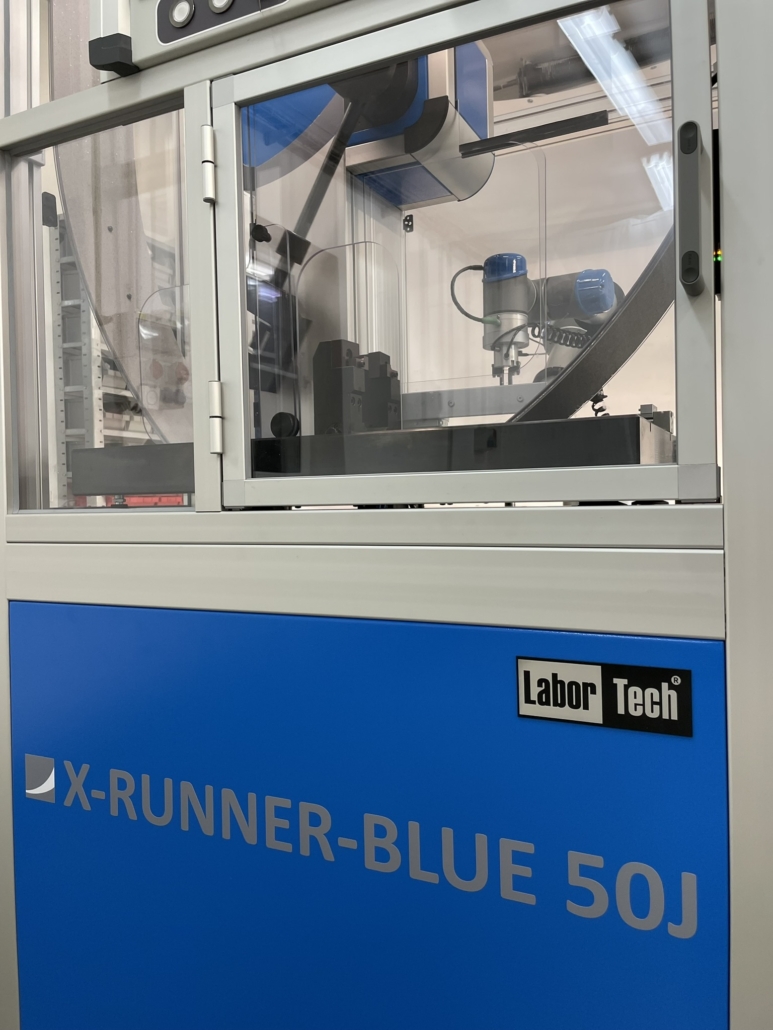

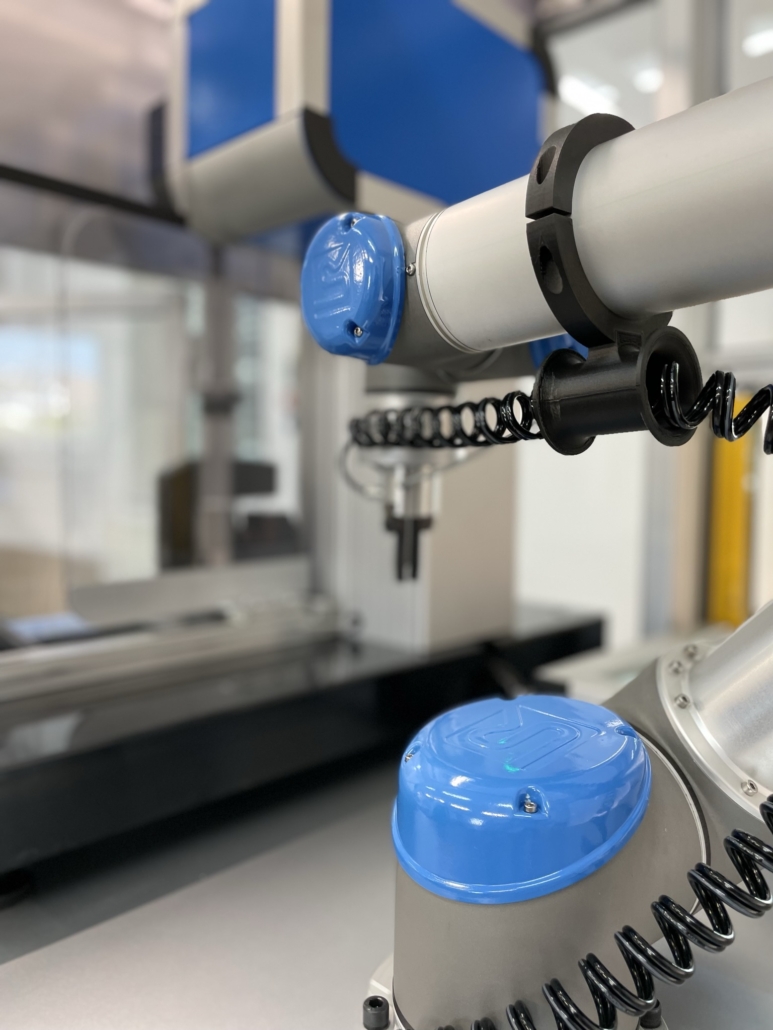

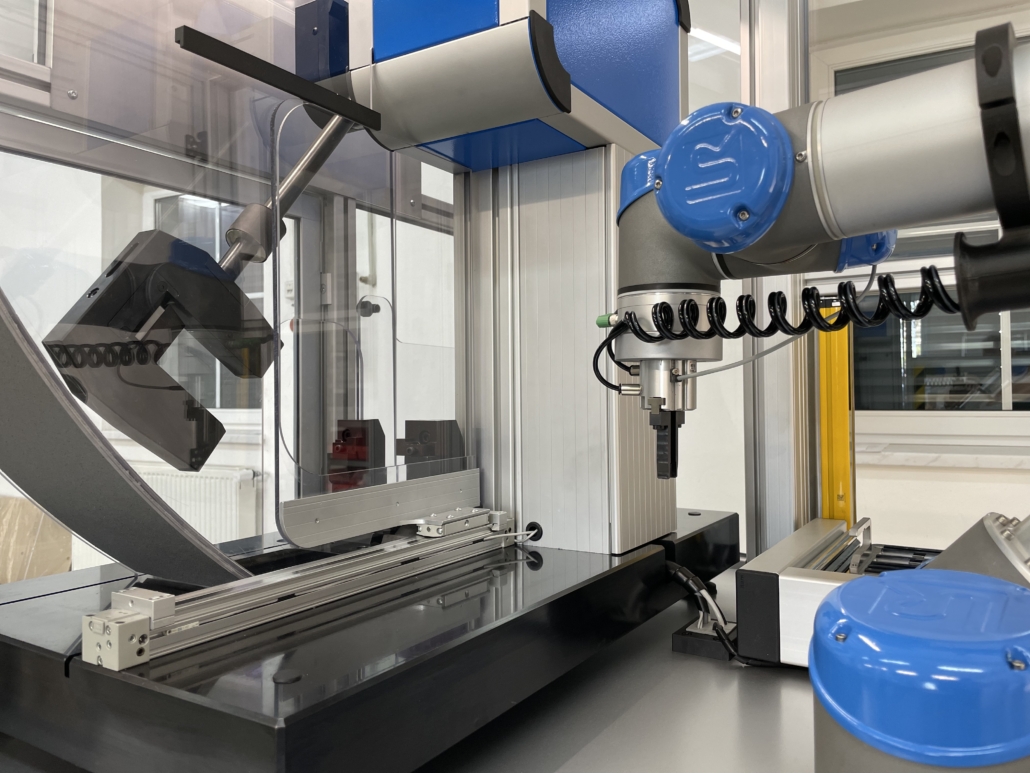

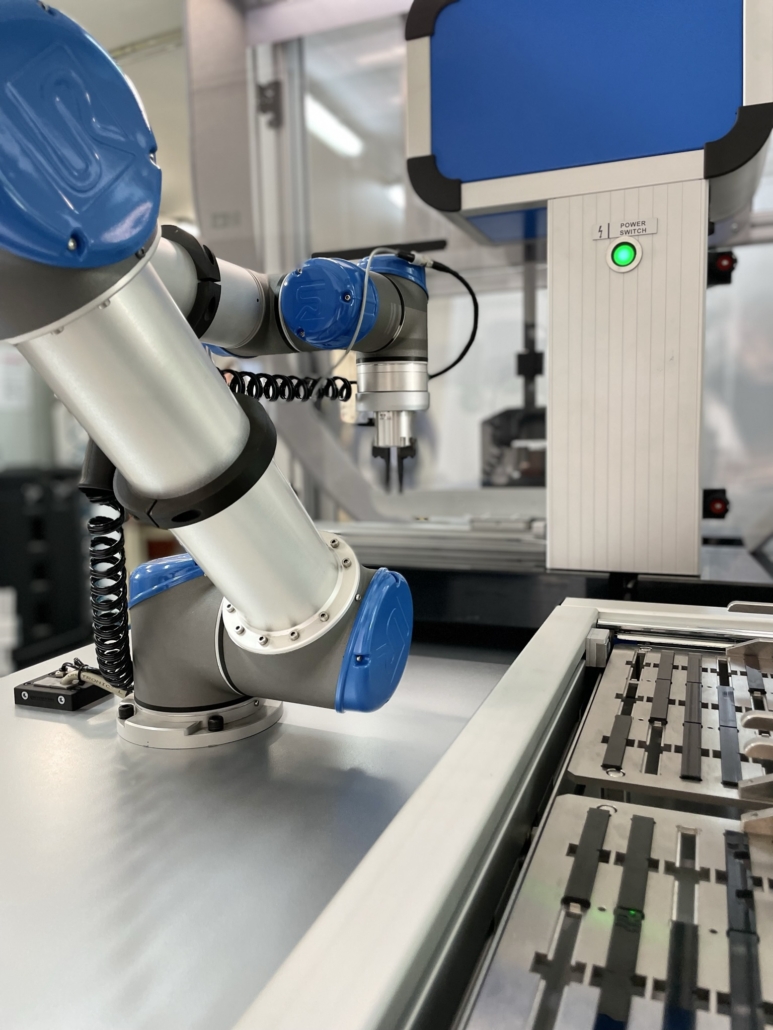

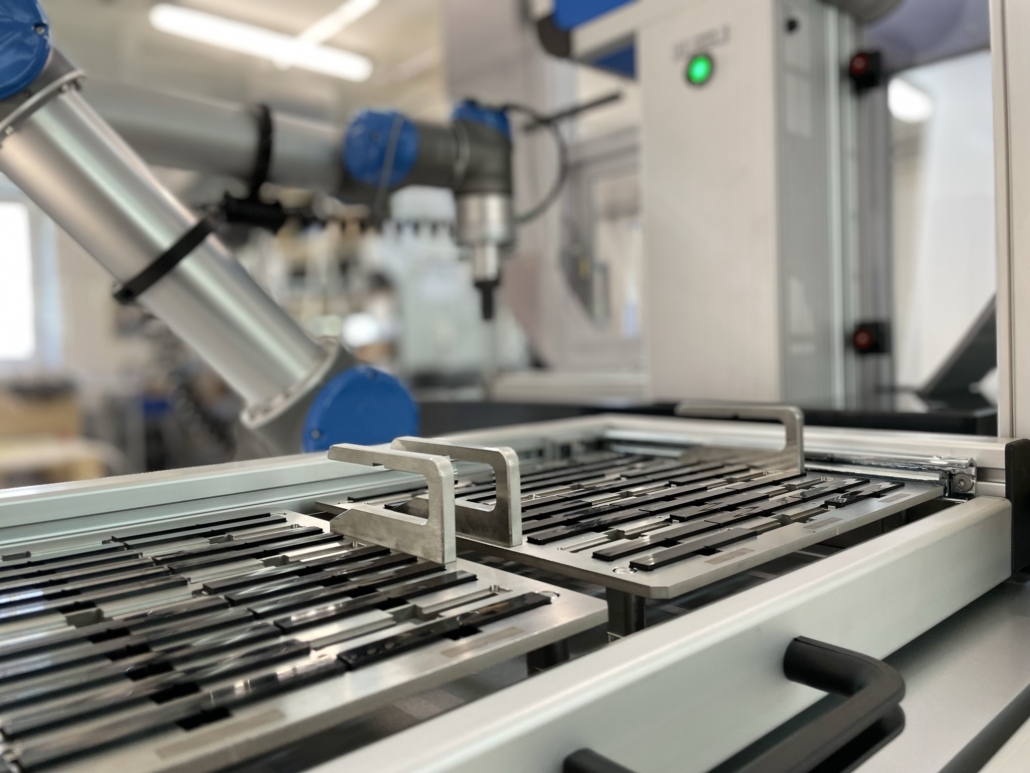

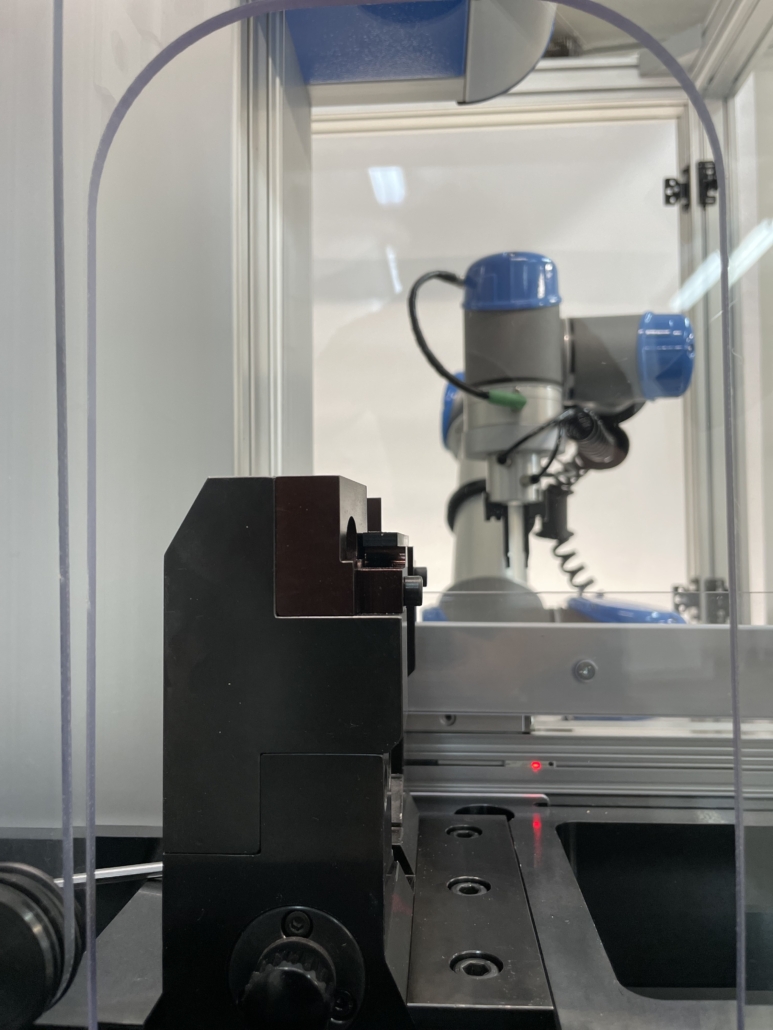

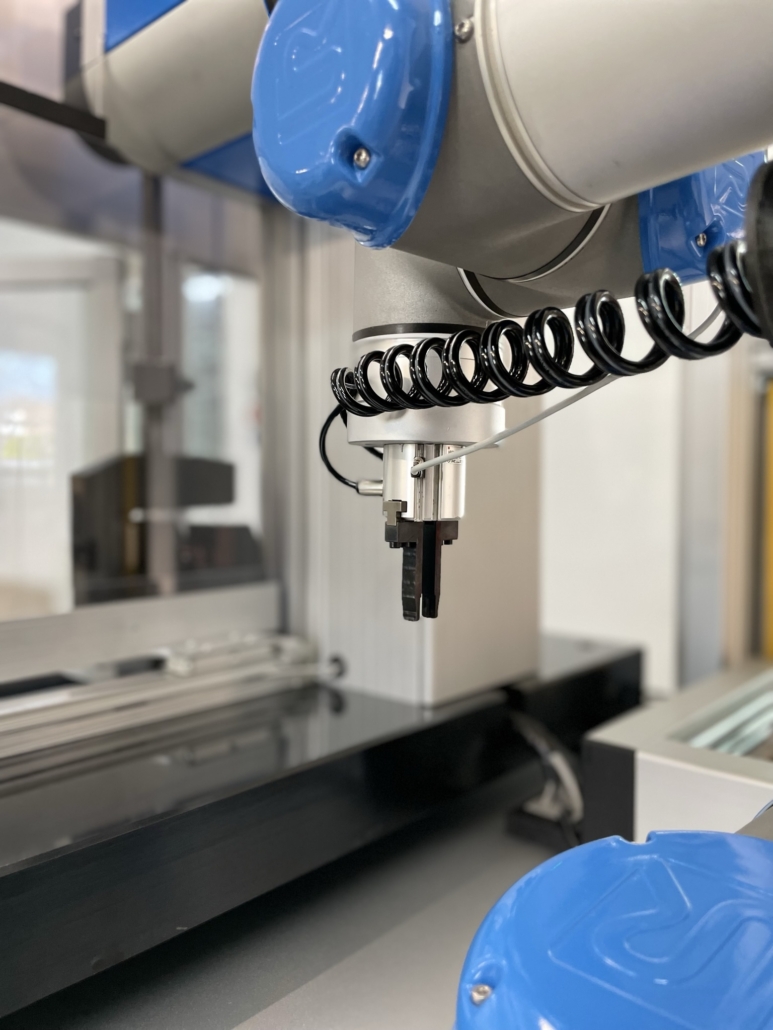

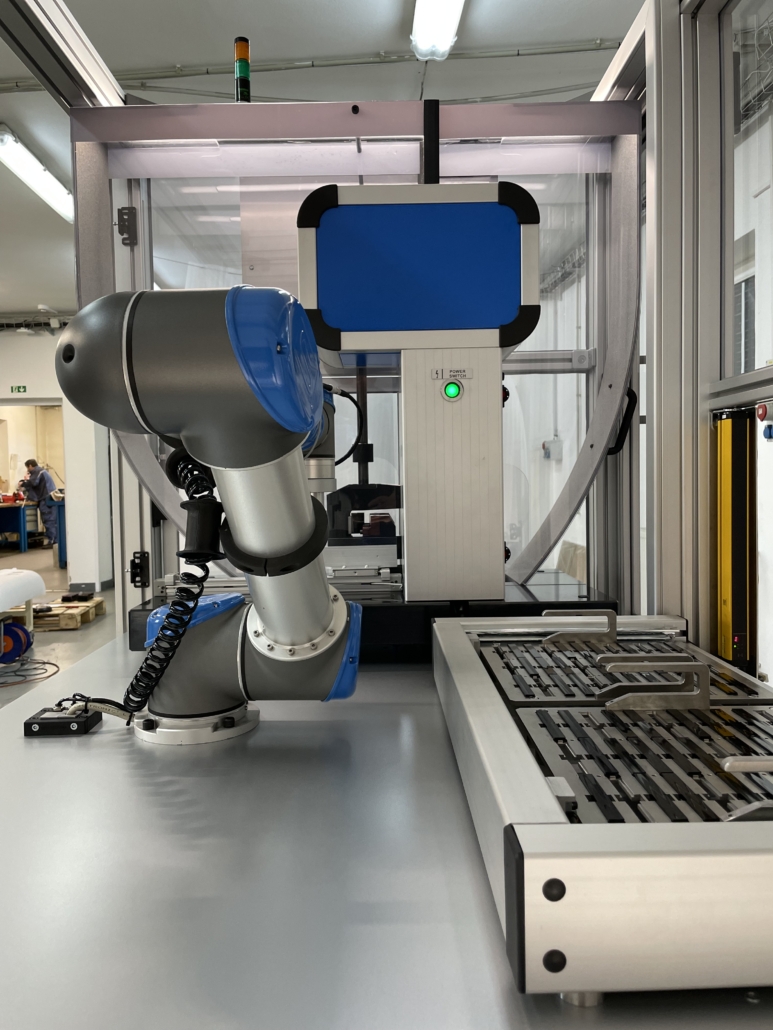

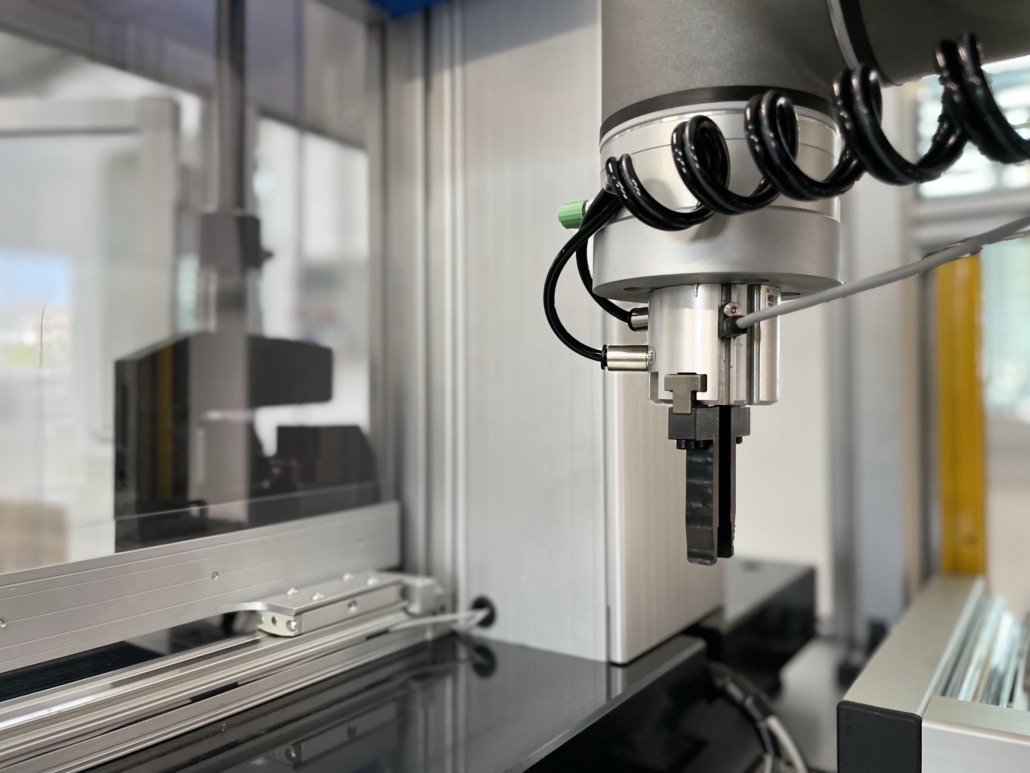

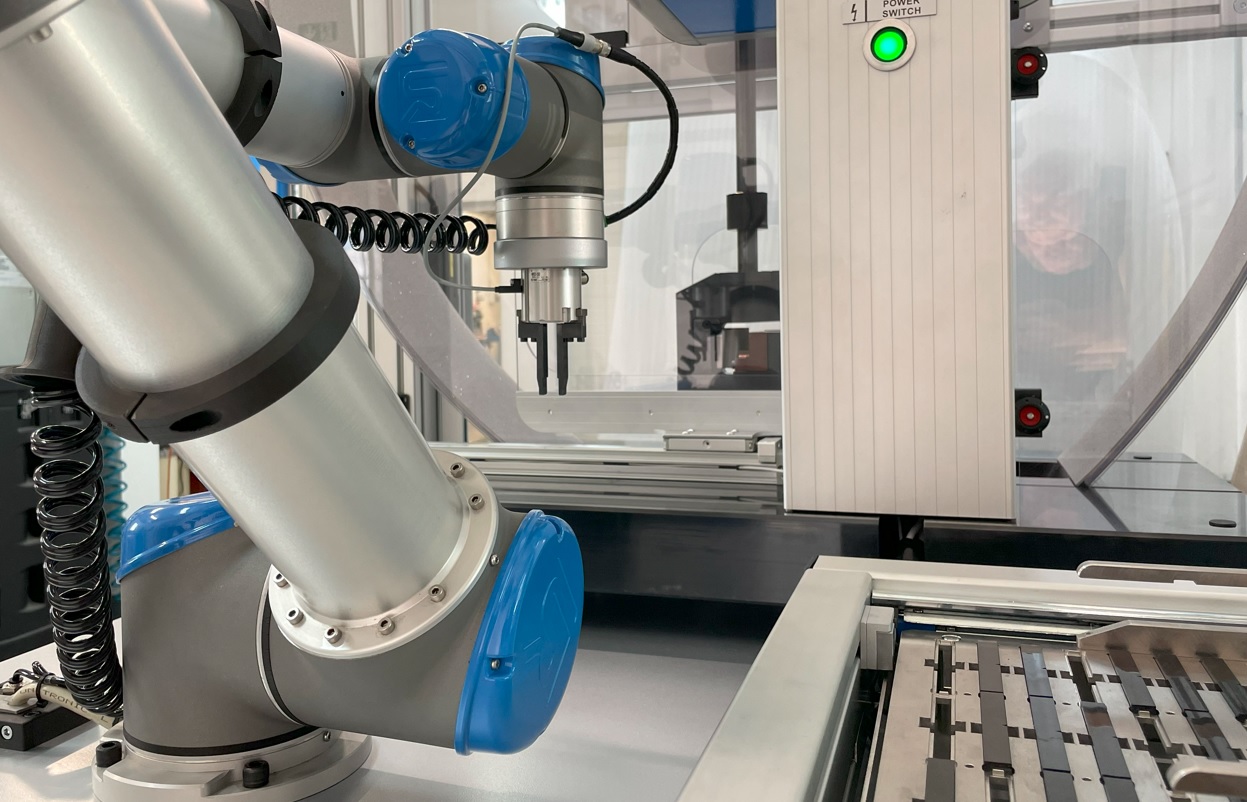

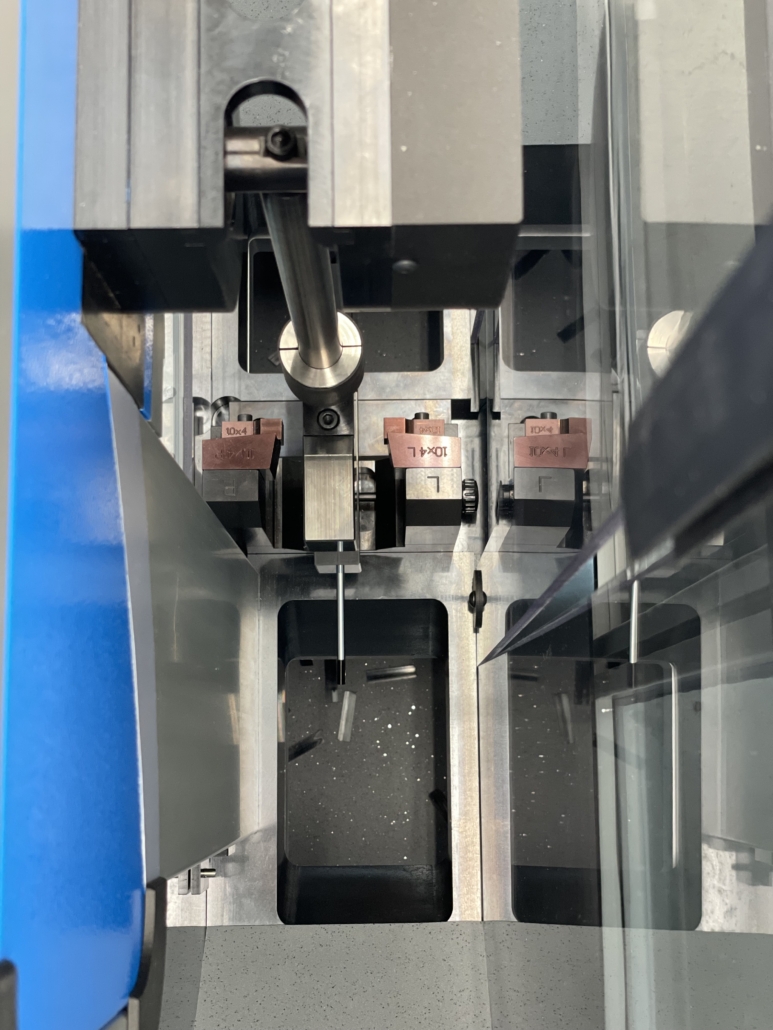

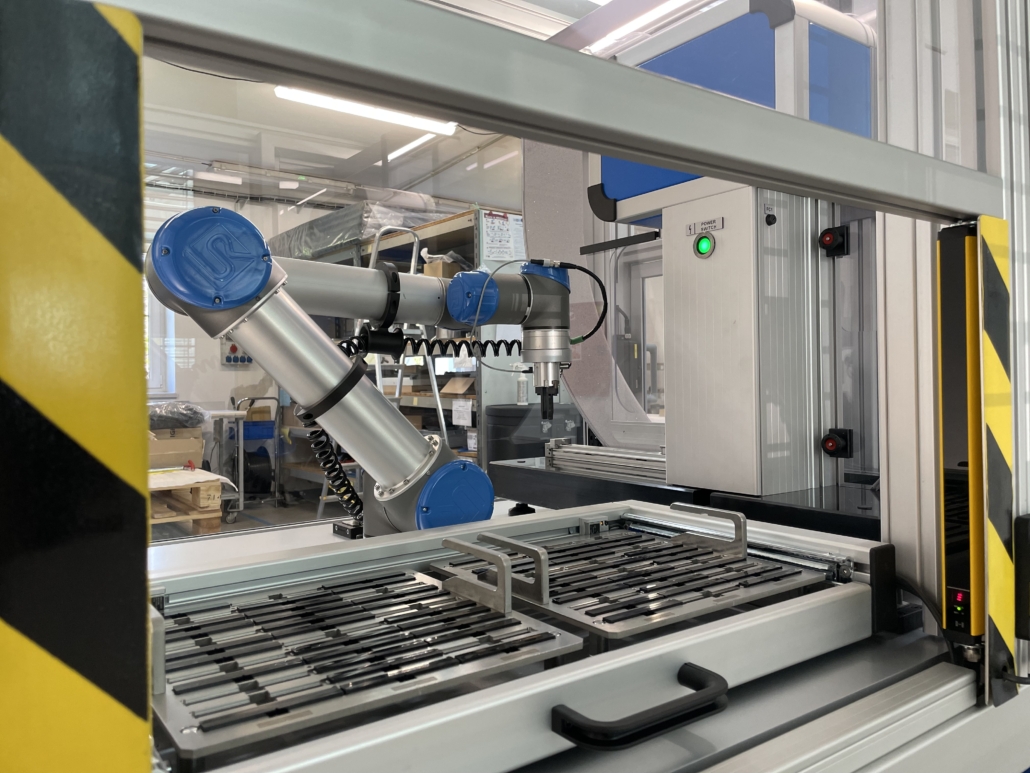

AZS.2 – ROBOTER-ARBEITSPLATZ FÜR TESTS VON KUNSTSTOFFPROBEN NACH ISO 179-1:2023
Beschreibung:
X RUNNER BLUE automatisierte Robotersysteme für die präzise und schnelle Handhabung von gekerbten Zähigkeitsproben in Verbindung mit Pendelschlagwerke der LABORTECH CHK-Serie. Diese Robotersysteme werden in mehreren Modifikationen hergestellt, je nachdem, wie viele Proben in 24 Stunden getestet werden, welche Arten von Proben und bei welchen Temperaturen. Basierend auf diesen Anforderungen wird der Roboterarbeitsplatz genau spezifiziert. ZUG – UND DRUCKVERSUCHE
Charakteristische Eigenschaften:
KOMPAKTES modulares und wirtschaftliches System mit der Möglichkeit der kundenspezifischen Anpassung.
Niedrige Betriebs- und Wartungskosten, einschließlich 100 % Maschinenauslastung (3 Schichtbetrieb).
Laden der Probe in den Pendelschlagwerk innerhalb von 5 Sekunden, einschließlich Prüfung. max. Gewicht 3 kg.
Steuerungssystem X RUNNER – SIEMENS Simatic S7 1500 inkl. LCD – RUNNERTest v. 2 und Roboter – UNIVERSAL ROBOTS.
Anwendung – Normen:
Automatisierte Prüfung von Kunststoffproben nach ISO 179-1:2023 Kunststoffproben nach ISO 179-1:2023
Erweiterbares Zubehör:
Verschiedene Arten von Behältern je nach Art der Proben, Messgeräte für Probenabmessungen mit dem System OPTOLab 55 II, Markierungs- und Identifizierungsgeräte, verschiedene Kühlkammern für Proben – LABCool-System, spezielle Robotergreifer, Kisten zur Entnahme von Bruchproben, Fördersysteme, erweiterte Lagersysteme usw.
AZS.2 – ROBOTER-ARBEITSPLATZ FÜR SCHLAGPRÜFUNGEN NACH ISO 148-1:2016 MIT KÜHLKAMMER
Beschreibung:
X RUNNER BLUE automatisierte Robotersysteme für die präzise und schnelle Handhabung von gekerbten Zähigkeitsproben in Verbindung mit Pendelschlagwerke der LABORTECH CHK-Serie. Diese Robotersysteme werden in mehreren Modifikationen hergestellt, je nachdem, wie viele Proben in 24 Stunden getestet werden, welche Arten von Proben und bei welchen Temperaturen. Basierend auf diesen Anforderungen wird der Roboterarbeitsplatz genau spezifiziert. ZUG – UND DRUCKVERSUCHE
Charakteristische Eigenschaften:
KOMPAKTES modulares und wirtschaftliches System mit der Möglichkeit der kundenspezifischen Anpassung.
Niedrige Betriebs- und Wartungskosten, einschließlich 100 % Maschinenauslastung (3 Schichtbetrieb).
Laden der Probe in den Pendelschlagwerk innerhalb von 5 Sekunden, einschließlich Prüfung. max. Gewicht 3 kg.
Steuerungssystem X RUNNER – SIEMENS Simatic S7 1500 inkl. LCD – RUNNERTest v. 2 und Roboter – UNIVERSAL ROBOTS.
Anwendung – Normen:
Automatisierte Prüfung von Kerbzähigkeitsproben nach den Normen EN ISO 148-1, EN ISO 148-2, ASTM E23.
Erweiterbares Zubehör:
Verschiedene Arten von Behältern je nach Art der Proben, Messgeräte für Probenabmessungen mit dem System OPTOLab 55 II, Markierungs- und Identifizierungsgeräte, verschiedene Kühlkammern für Proben – LABCool-System, spezielle Robotergreifer, Kisten zur Entnahme von Bruchproben, Fördersysteme, erweiterte Lagersysteme usw.
MEZERA
X-RUNNER-P ZUM TESTEN GANZER PRODUKTE UND TEILE
Automatische Roboterprüfung ganzer Produkte und Teile gemäß internen Kundenstandards und -vorschriften
Robotisierte Arbeitsplätze zum Testen von Teilen und Komponenten ermöglichen es, die Produktionskosten zu senken, die Produktivität zu steigern und eine 100-prozentige Kontrolle der mechanischen Eigenschaften eines bestimmten Teils zu gewährleisten. Die Systemintegration von Robotern verbessert die Qualität der Produktionsprozesse, sorgt für ein hohes Maß an Wiederholgenauigkeit und sorgt in der Regel innerhalb von 3 Jahren für einen Return on Investment. Die Robotisierung der Produktion mit dem X-RUNNER-System ist eine Möglichkeit, die Genauigkeit, Stabilität und Effizienz von Prozessen zu erhöhen.

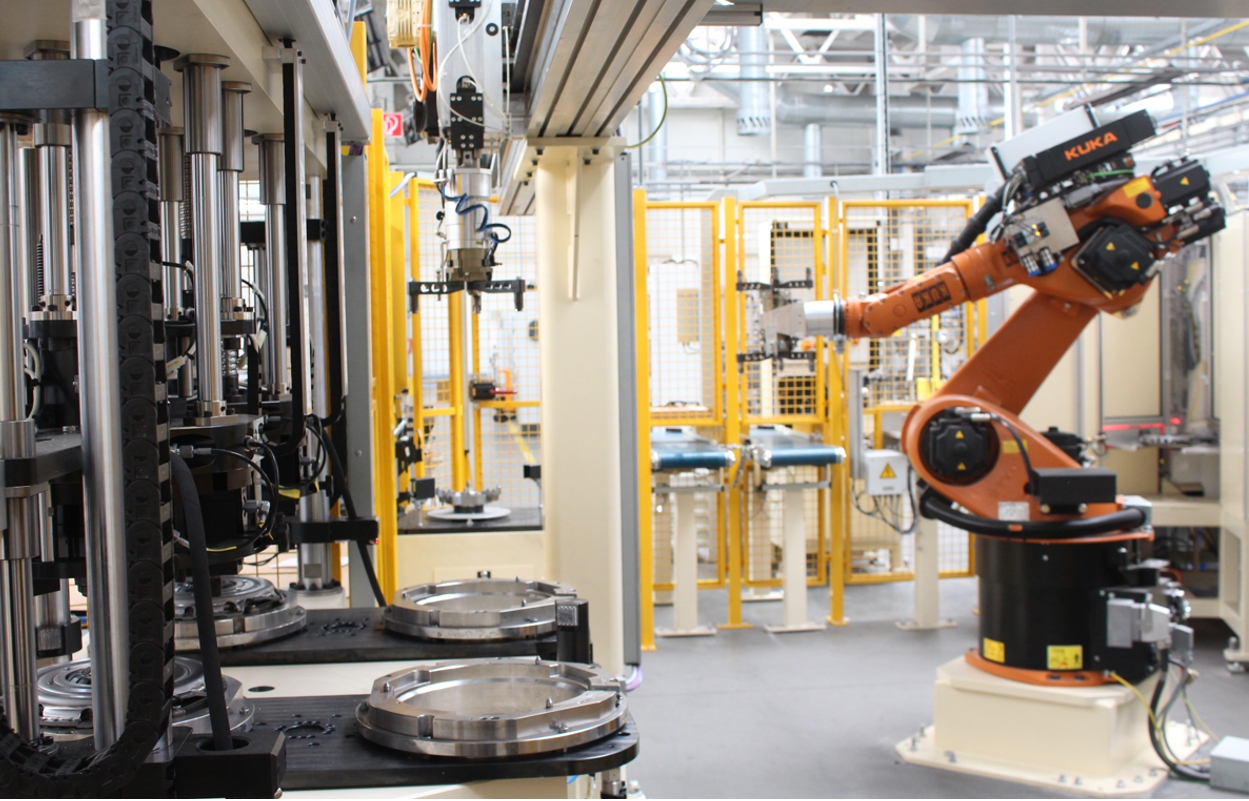

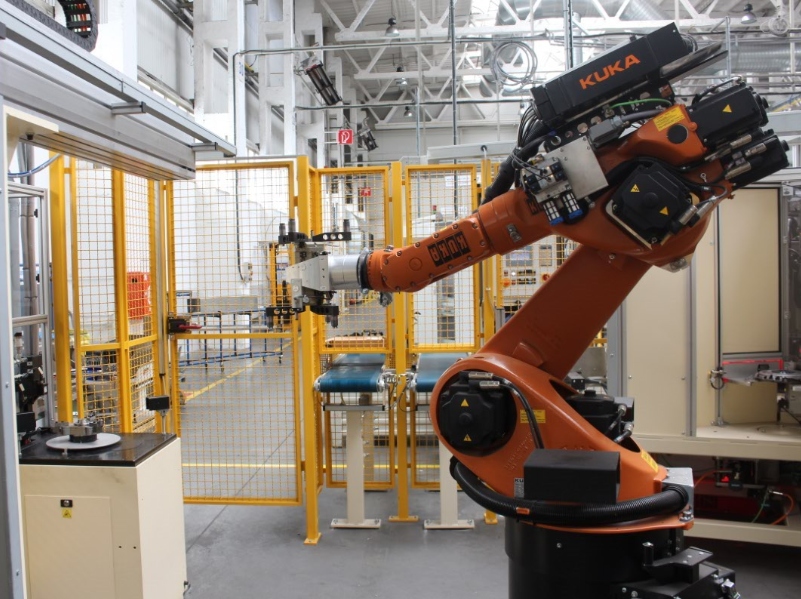

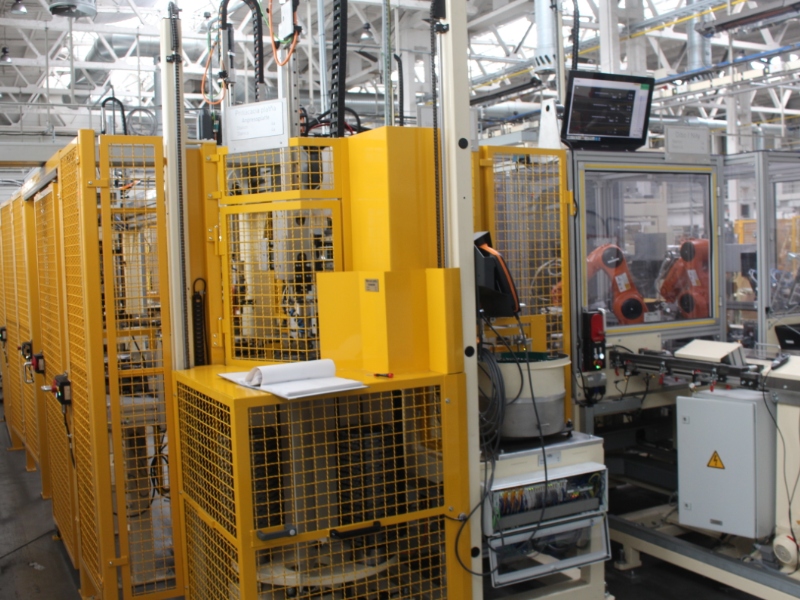

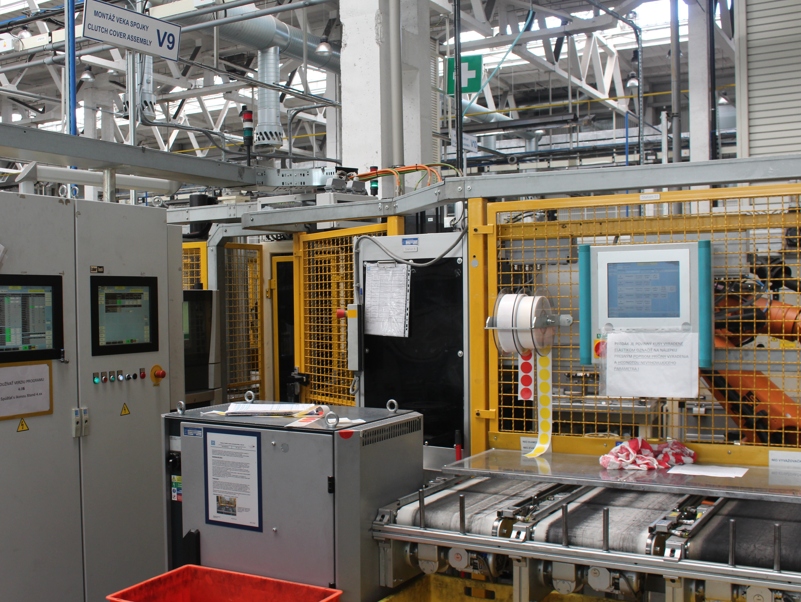

AZS.4 – ROBOTERARBEITSPLATZ ZUR PRÜFUNG VON PKW-KUPPLUNGEN UND PKW-WANDLERN
Beschreibung:
Komplette automatisierte Linie für die Produktion und 100% mechanische Kontrolle und Einstellung von PKW-Kupplungen, einschließlich Auswuchten nach einem speziellen dynamischen Einstellalgorithmus und einer speziellen Kamerasteuerung mit der Möglichkeit der Aufteilung in IO, und NIO+ und NIO- Teile. Die Linie besteht aus mehreren separaten Modulen. Die Firma LABORTECH stellt die Funktionalität der gesamten Linie sicher.VIDEO.
Charakteristische Eigenschaften:
Komplette Linie mit folgenden Teilen: Montagemodul der Linie (Montage von Deckel, Druckplatte und Feder) Prüfmodul (mechanische Kontrolle inkl. Justierung, Kupplungsabgleich, XTD-Fixierung, Konservierung), System zur Teilung in IO, NIO+ und NIO- Teile.
Das Kupplungshandling wird durch den KUKA Roboter und kontinuierliche Manipulatoren, einschließlich Förderbänder, gewährleistet.
Identifikation und Historie der Teile über MARKRATORSIEMENS Simatic S7 1500 Steuerungssystem inkl. LCD, integrierter PC inkl. Software BALANCERTest, EDHTest etc.
Liniengesamttaktzeit am Eingang – 21sec
Anwendung – Normen:
AUTOMOTIVE – Montage und Prüfung von PKW-Kupplungen – Messung der mechanischen Eigenschaften der Kupplung, dynamisches automatisches Auswuchten, Unterteilung in IO- und NIO- usw.
Erweiterbares Zubehör:
Verschiedene Arten von Behältern je nach Art der Proben, optische Inspektionsgeräte für korrektes Nieten, Markierungs- und Identifikationsgeräte MARKRATOR, spezielle Robotergreifer, Kisten zur Identifikation von IO- und NIO-Teilen, Fördersysteme, erweiterte Lagersysteme usw.

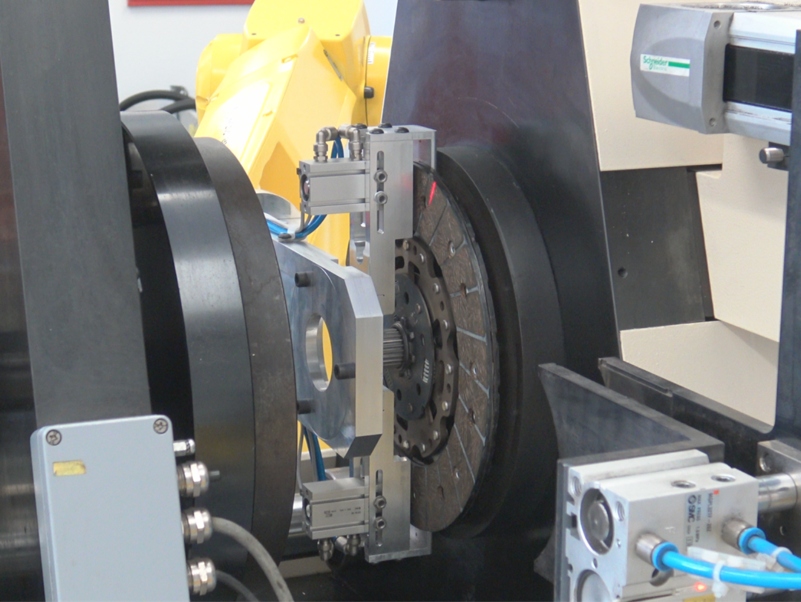

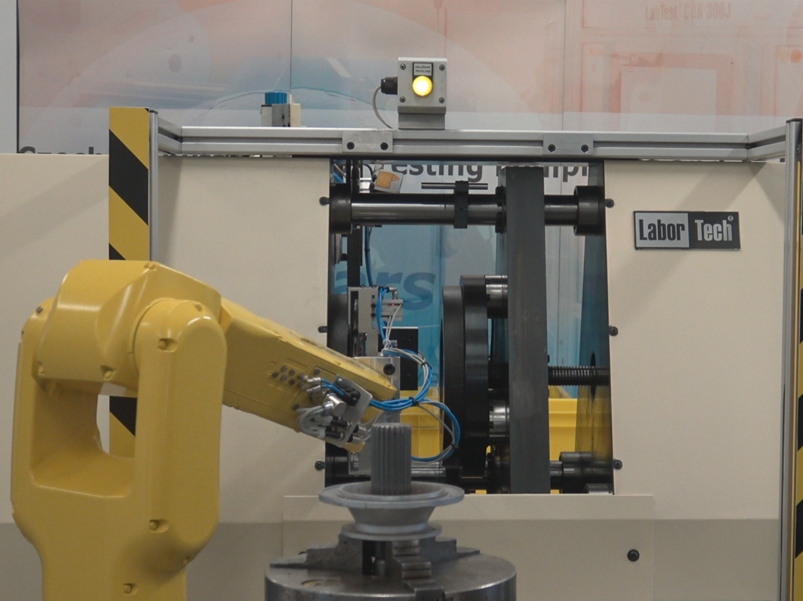

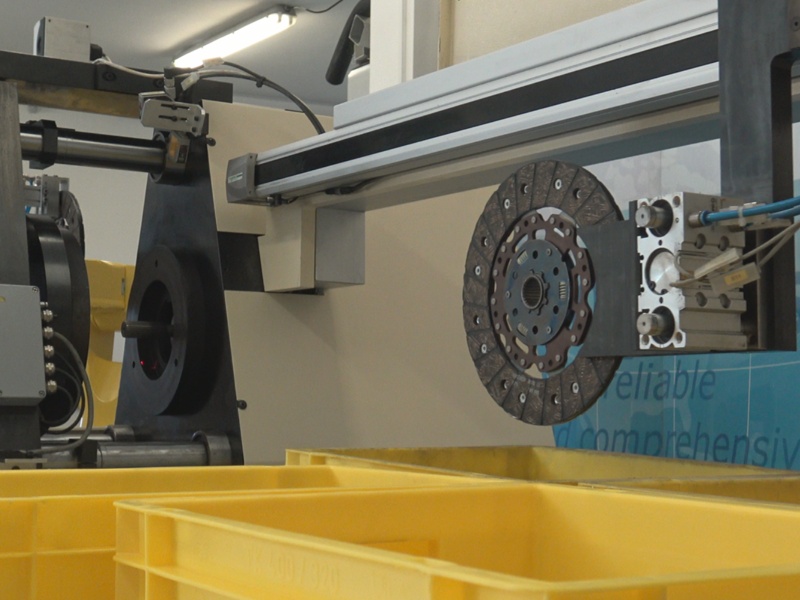

AZS.8 – KOMBINIERTER ROBOTERARBEITSPLATZ FÜR DIE LAMELLENPRÜFUNG
Beschreibung:
Kombinierte Roboterlinie – ROBOTER-MANIPULATOR, ausgelegt für 100% mechanische Inspektion von Lamellen durch ABCD-System (Kompression, Rückzug, Drehung und Überwachung der Lamellenbelastung) mit automatischer Entladung und Auswahl von NIO-Teilen entsprechend dem Fehler. Die Linie besteht aus mehreren separaten Modulen. Die Firma LABORTECH stellt die Funktionalität der gesamten Linie sicher.
Charakteristische Eigenschaften:
Komplette Linie mit folgenden Teilen: Montagemodul der Linie (Montage von Deckel, Druckplatte und Feder) Prüfmodul (mechanische Kontrolle inkl. Justierung, Kupplungsabgleich, XTD-Fixierung, Konservierung), System zur Teilung in IO, NIO+ und NIO- Teile.
Das Kupplungshandling wird durch den KUKA Roboter und kontinuierliche Manipulatoren, einschließlich Förderbänder, gewährleistet.
Identifikation und Historie der Teile über MARKRATORSIEMENS Simatic S7 1500 Steuerungssystem inkl. LCD, integrierter PC inkl. Software BALANCERTest, EDHTest etc.
Liniengesamttaktzeit am Eingang – 18sec
Anwendung – Normen:
AUTOMOTIVE – Montage und Prüfung von PKW-Lamellen – Messung der mechanischen Eigenschaften der Lamelle, einschließlich automatischer Aufteilung in IO und NIO usw.
Erweiterbares Zubehör:
Unterschiedliche Magazinarten je nach Art der Muster, optische Kontrolleinrichtungen für korrektes Nieten, Markierungs- und Identifikationseinrichtungen mittels Laser, spezielle Robotergreifer, Boxen zur Identifikation von IO- und NIO-Teilen, erweiterte Lagersysteme nach NIO ABCD etc.
MEZERA

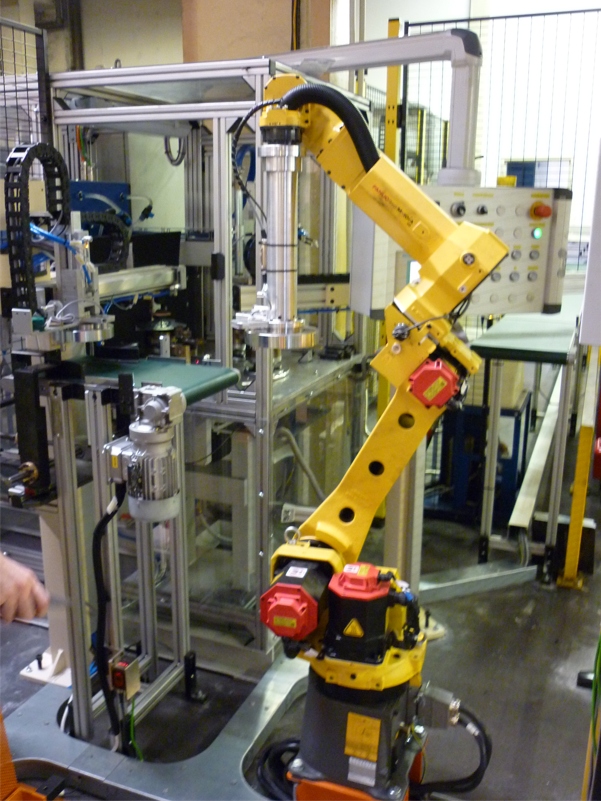

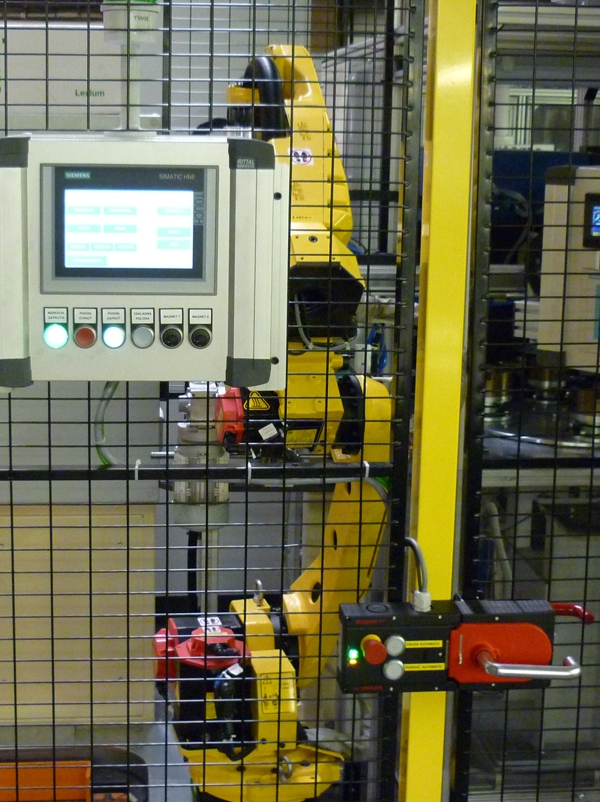

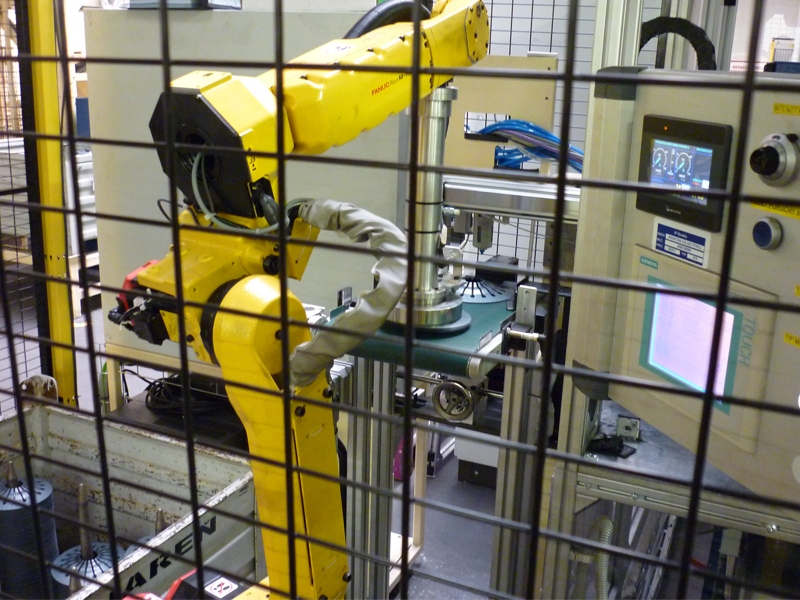

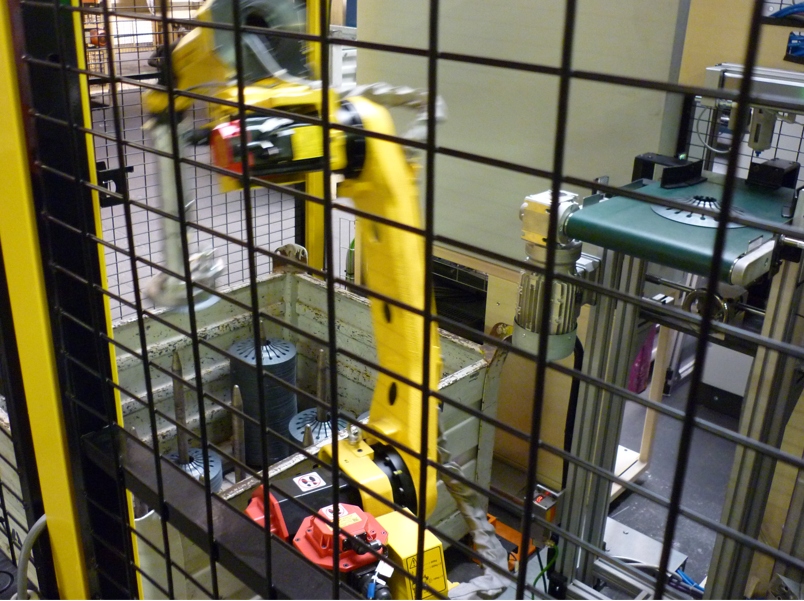

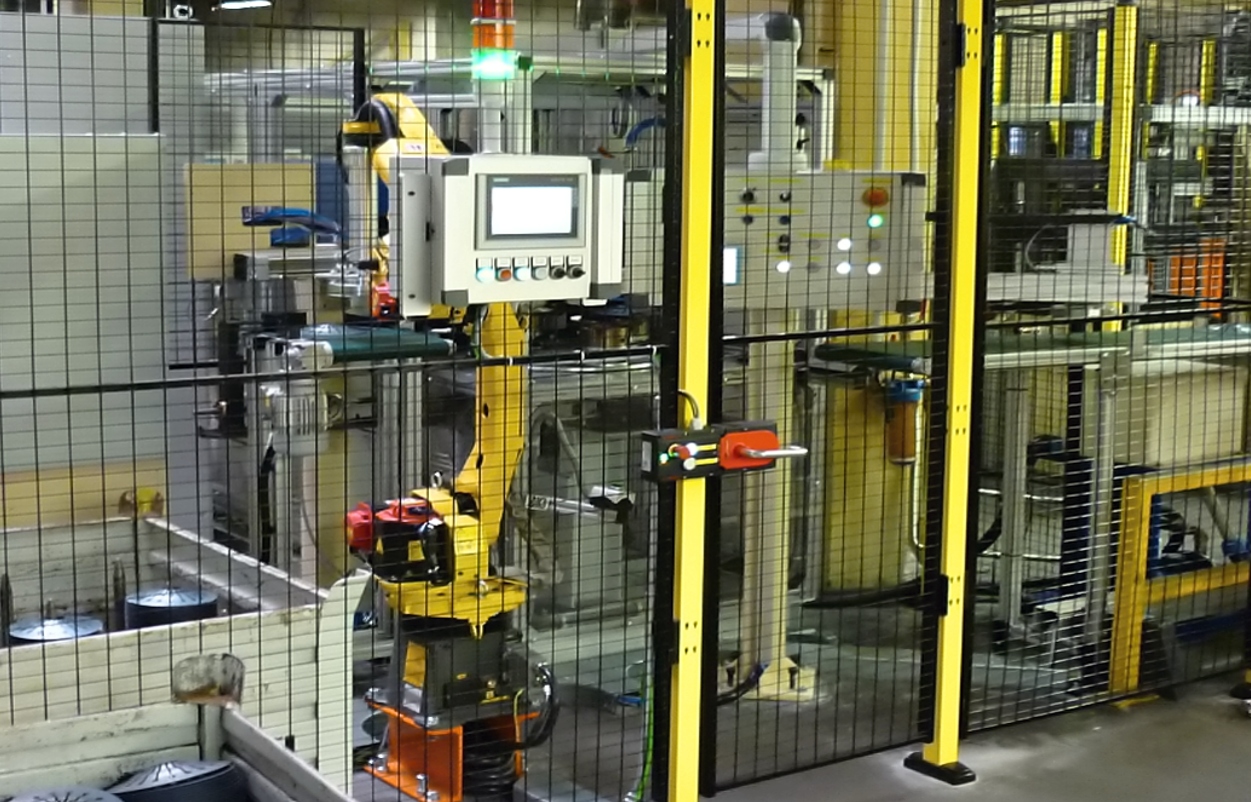

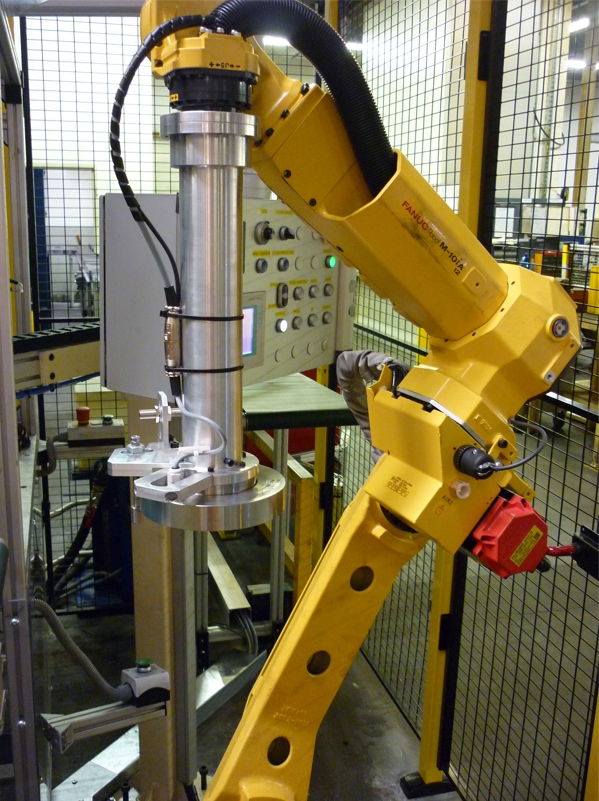

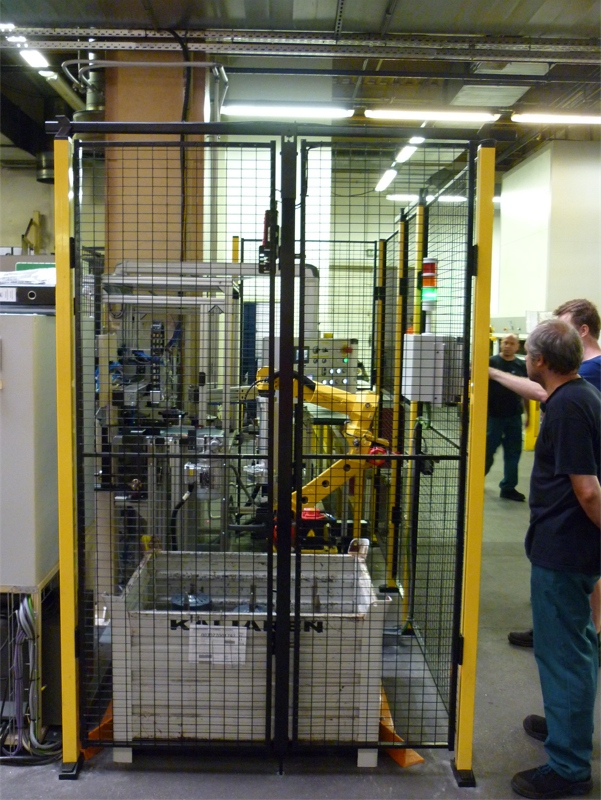

AZS.10 – ROBOTERARBEITSPLÄTZE FÜR DIE FEDERPRÜFUNG
Beschreibung:
Eingabe-Handhabungs-Belade-Robotersystem für präzises und schnelles Handling von PKW-Federn aller Art. Das ganze System wird mit einer weiteren Linie der thermischen und mechanischen Bearbeitung fortgesetzt, die ebenfalls von LABORTECH geliefert wird.
Charakteristische Eigenschaften:
Eingangshandhabungslinie zum automatisierten Sammeln von PKW-Federn von standardisierten Paletten.
Bestückung der Messer auf dem Zentrierband auf der Induktionshärteanlage oder direkt im Prozess der weiteren Auswertung.
Erhalten Sie ein komplettes Sortiment an PKW-Federn mit kompatiblen austauschbaren Magneten
Gesamttaktzeit am Eingang – 9 Sekunden
X Runner Treiber in Verbindung mit Yellow Runner Serie BR – SIEMENS Simatic S7 1500 inkl. LCD – RUNNERTTest v. 2
Anwendung – Normen:
AUTOMOTIVE – Montage und Prüfung von Federn – Messung der mechanischen Eigenschaften der Feder, Auswahl auf IO und NIO usw.
Erweiterbares Zubehör:
Verschiedene Arten von Behältern je nach Art der Proben, optische Inspektionsgeräte für korrektes Nieten, Markierungs- und Identifikationsgeräte MARKRATOR, spezielle Robotergreifer, Kisten zur Identifikation von IO- und NIO-Teilen, Fördersysteme, erweiterte Lagersysteme usw.
