LABORTECH – Světový lídr ve vysokopevnostních zkušebních systémech s extrémním dynamickým testováním
LabTest 7.3000H.6 je špičkový servohydraulický zkušební stroj určený pro statické, dynamické a únavové zkoušky materiálů, konstrukčních dílů i kompletních sestav. Díky horizontálnímu uspořádání, vysoké tuhosti rámu a robustní konstrukci je ideální pro náročné aplikace ve strojírenství, energetice, dopravě i výzkumu.
Stroj umožňuje provádět statické tahové a tlakové zkoušky až do 3 000 kN a dynamické zkoušky až do 1 600 kN. Při zdvihu hydraulického válce ±2,5 mm dosahuje frekvence až 5 Hz, což umožňuje simulaci reálného provozního zatížení a ověřování životnosti vysoce namáhaných komponent.
Robustní horizontální konstrukce je optimalizována pro zkoušení dlouhých a rozměrných vzorků. Vysoká tuhost rámu zajišťuje přesné a opakovatelné výsledky i při maximálním zatížení, zatímco moderní servohydraulický systém umožňuje přesnou regulaci síly, posuvu i deformace vzorku během celého průběhu zkoušky.
Díky modulárnímu systému upínání lze stroj snadno přizpůsobit širokému spektru aplikací, od zkoušení kotevních systémů, závitových spojů, lan, řetězů a trubek až po testování energetických, železničních a dalších konstrukčních celků. Plná integrace se softwarem LABORTECH Test&Motion umožňuje automatizaci zkušebních postupů, pokročilé vyhodnocení výsledků i generování protokolů.
Zařízení je navrženo v souladu s požadavky evropské legislativy a klíčovými normami pro bezpečnost a přesnost zkušebních strojů, včetně ČSN EN ISO 12100, ČSN EN 60204-1, ČSN EN ISO 13849-1, ČSN EN ISO 7500-1 a ASTM E4. Integrované bezpečnostní a diagnostické funkce zajišťují spolehlivý provoz, vysokou ochranu obsluhy a dlouhodobou životnost zařízení.
LabTest 7.3000H.6 představuje spolehlivé řešení pro zákazníky, kteří požadují kombinaci vysoké zatížitelnosti, přesnosti měření, bezpečného provozu a dlouhodobé provozní spolehlivosti.
Výsledkem je zařízení, které:
posouvá hranice toho, co je možné testovat, zkracuje vývojové cykly, zvyšuje kvalitu a bezpečnost finálních produktů
Nejde jen o zkušební stroj.
Jde o nástroj pro rozhodování založené na reálných datech.
MEZERA
VYSOKOPEVNOSTNÍ DYNAMICKÝ ZKUŠEBNÍ RÁM STROJE
MĚŘÍCÍ A ŘÍDÍCÍ ELEKTRONIKA S VYSOKOU BEZPEČNOSTÍ

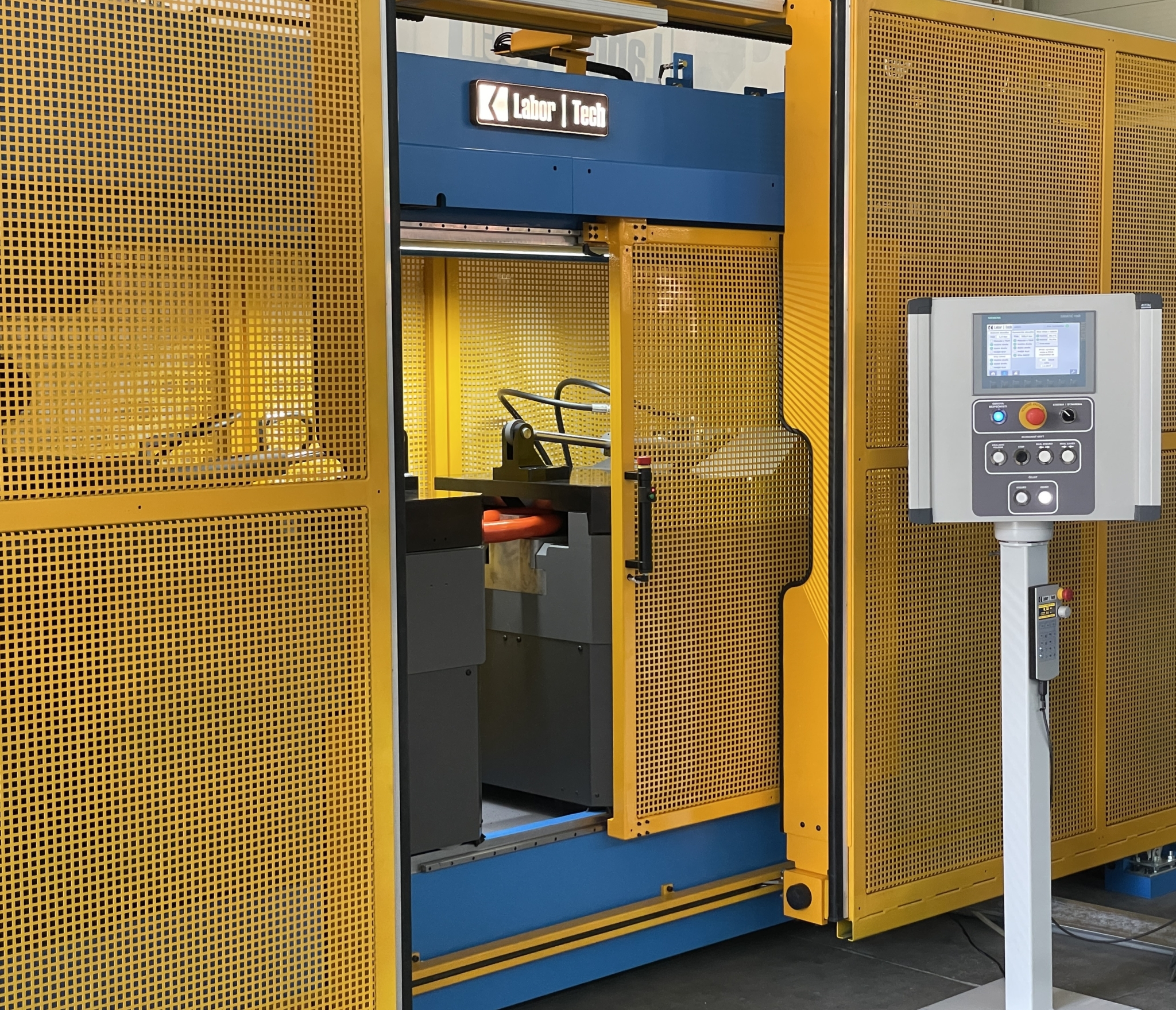

DVOJITÝ OCHRANNÝ BEZPEČNOSTNÍ KRYT STROJE

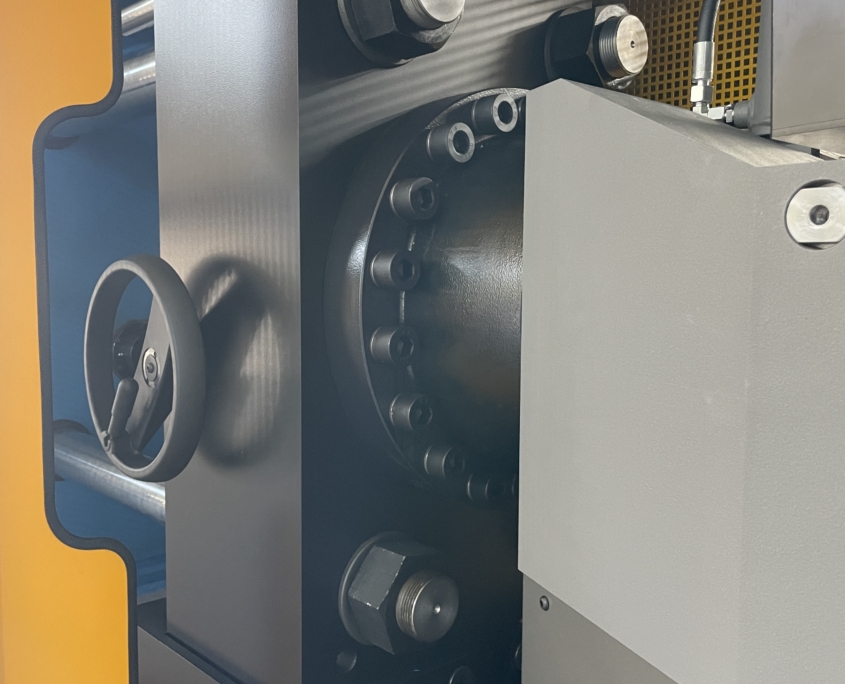

SOFISTIKOVANÝ SYSTÉM PŘESUNU A ARETACE PŘÍČNÍKU

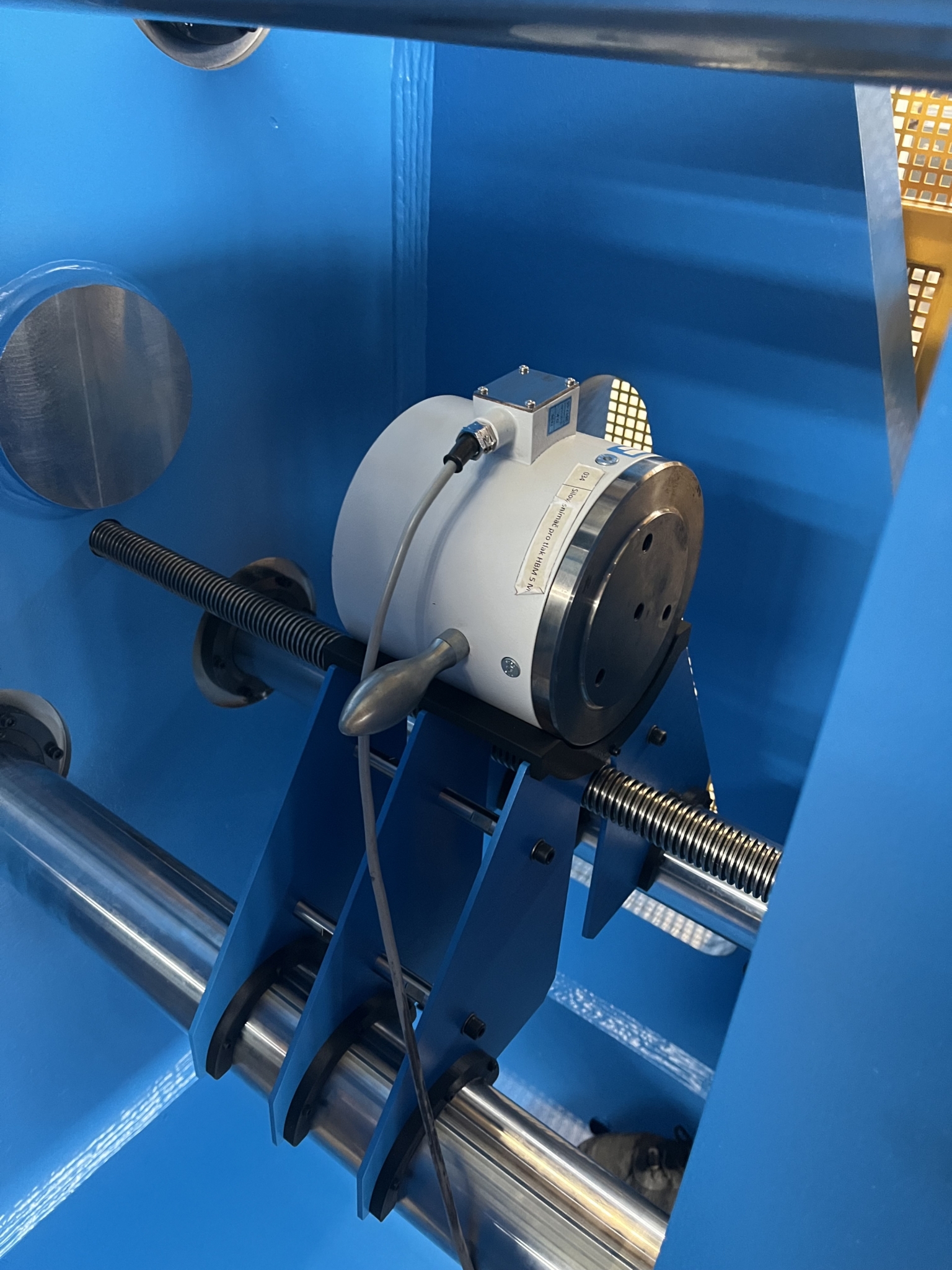

PROPRACOVANÝ SYSTÉM KALIBRACE V TAHU DLE EN ISO 7500-1

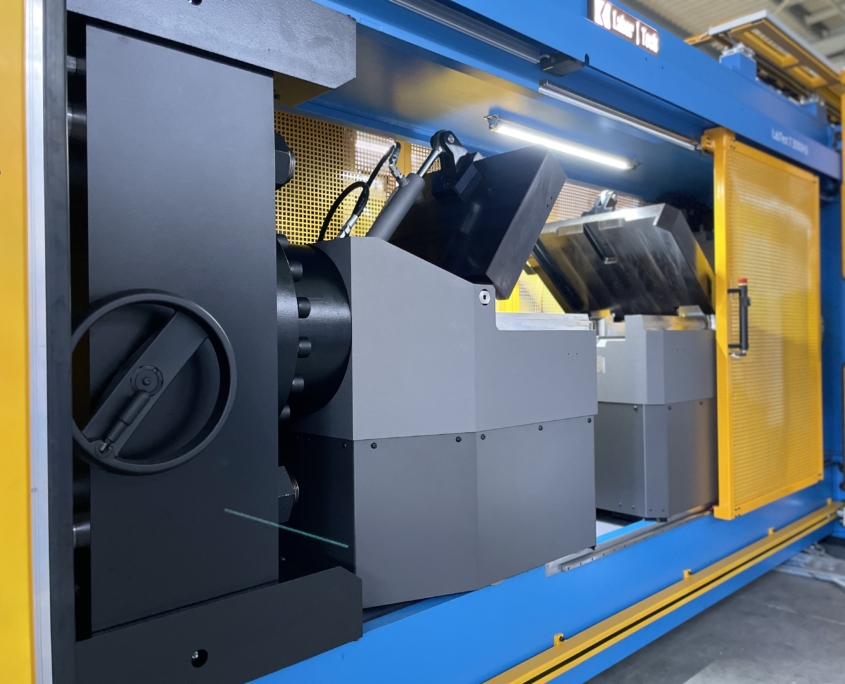

SPECIÁLNÍ TAHOVÉ ČELISTI S VYSOKOU BEZPEČNOSTÍ

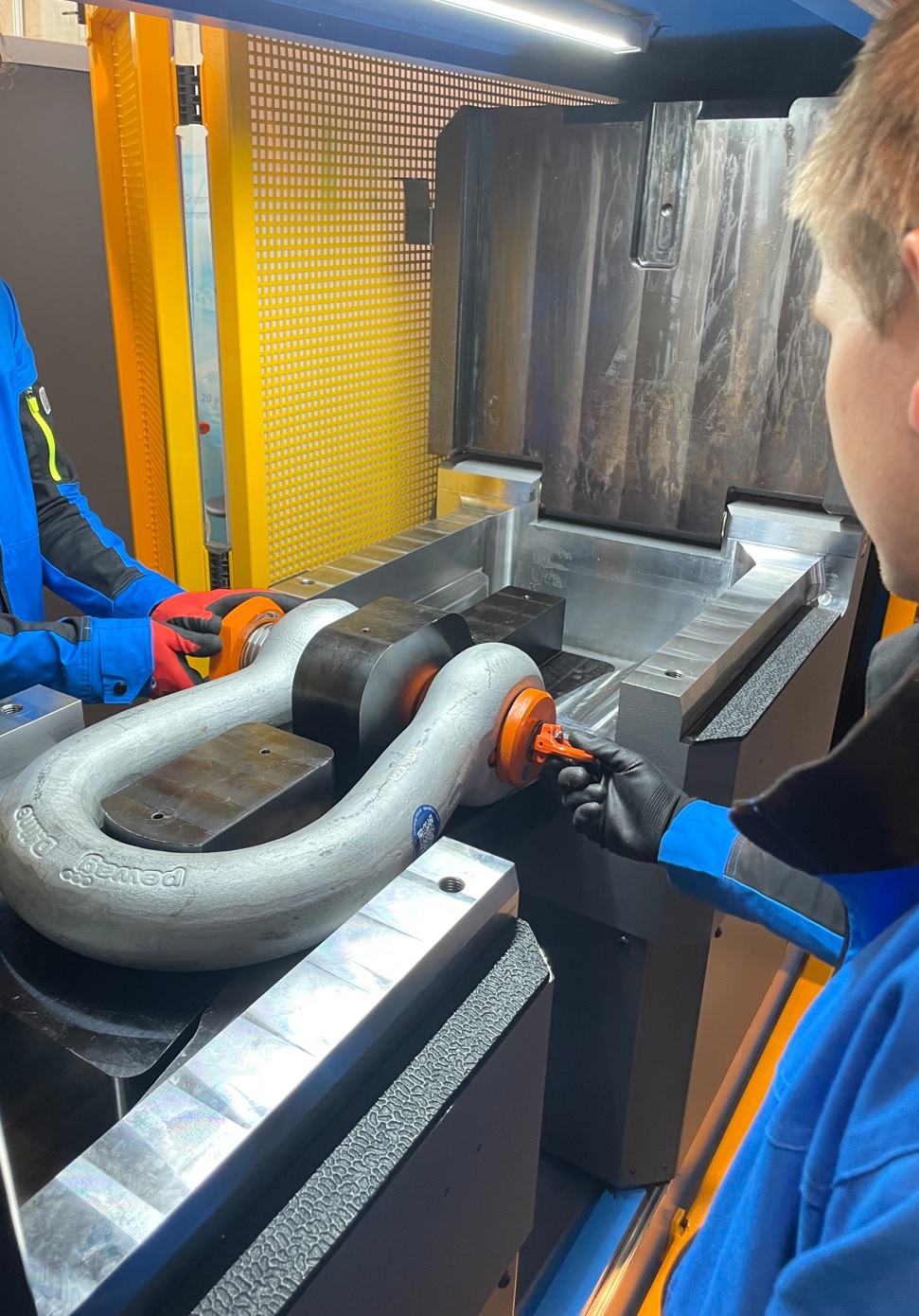

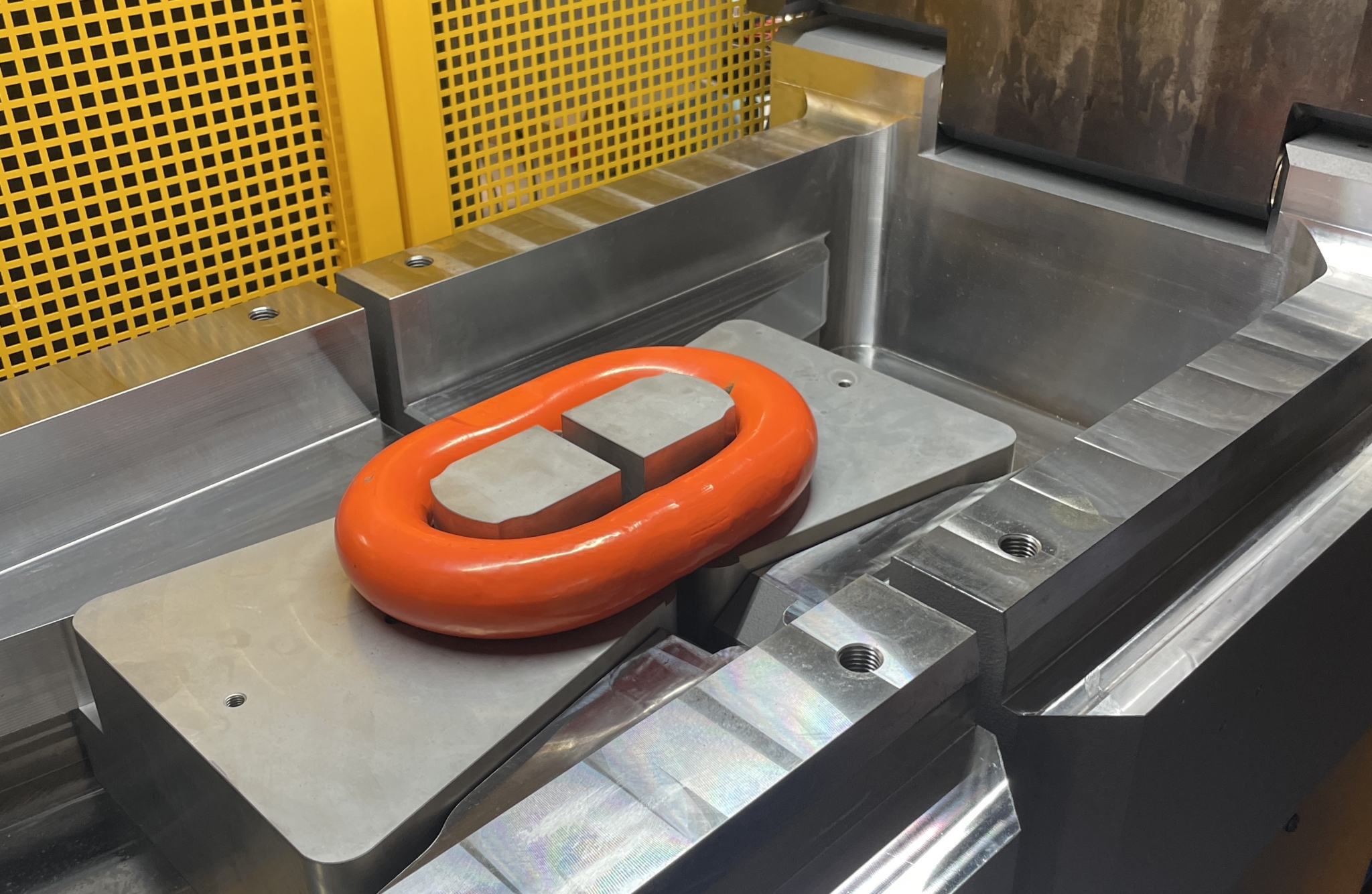

ZKUŠEBNÍ UPÍNACÍ PŘÍPRAVKY A PŘÍSLUŠENSTVÍ
Bezpečnost je v LABORTECHu na prvním místě. Firma pečlivě dodržuje veškeré bezpečnostní normy a standardy, a to od počátečního návrhu zkušebního stroje až po konečnou výrobu. Každý stroj prochází během výrobního procesu přísnými kontrolami a testy, čímž je zajištěno, že konečný produkt nejen splňuje všechny požadavky, ale často je i překračuje.
Díky zkušebním strojům od LABORTECH mají zákazníci jistotu, že jejich HP Test stroje prošly nejlepšími možnými testy na trhu. Tím je zaručena nejen vysoká kvalita a dlouhodobá spolehlivost, ale především maximální bezpečnost, která je u vysokorychlostních systémů absolutně klíčová.
Ve světě, kde se neustále zvyšují požadavky na bezpečnost, spolehlivost a přesnost, představuje spolupráce s firmou LABORTECH strategickou výhodu pro každého, kdo si klade za cíl dosáhnout nejvyšších standardů kvality a bezpečnosti.
Všechny zkušební stroje a automatizované systémy, které vyvíjíme a vyrábíme, splňují ty nejvyšší požadavky na
produktivita, kvalita a spolehlivost výsledků.
MULTIFUNKČNÍ ZKUŠEBNÍ RÁM STROJE
Stabilita, která drží krok s extrémem…
Konstrukce stroje je postavena tak, aby zvládla to, co jiné systémy nedokážou ani simulovat.
Masivní rám s vysokou tuhostí eliminuje deformace i při extrémních dynamických zatíženích. Nízké těžiště zajišťuje maximální stabilitu při vysokých rychlostech pohybu.
Optimalizovaná hmotnost celé konstrukce není náhodná – je přesně navržena tak, aby odpovídala požadovaným zrychlením a zároveň minimalizovala nežádoucí vibrace.
Pneumatické odpružení navíc účinně absorbuje rázové síly, čímž:
- chrání konstrukci stroje
- zvyšuje životnost komponent
- eliminuje přenos vibrací do okolí
Výsledkem je absolutně klidná platforma pro extrémně dynamické zkoušky.
ZDROJ VYTRVALOSTI S DVĚMA TLAKY

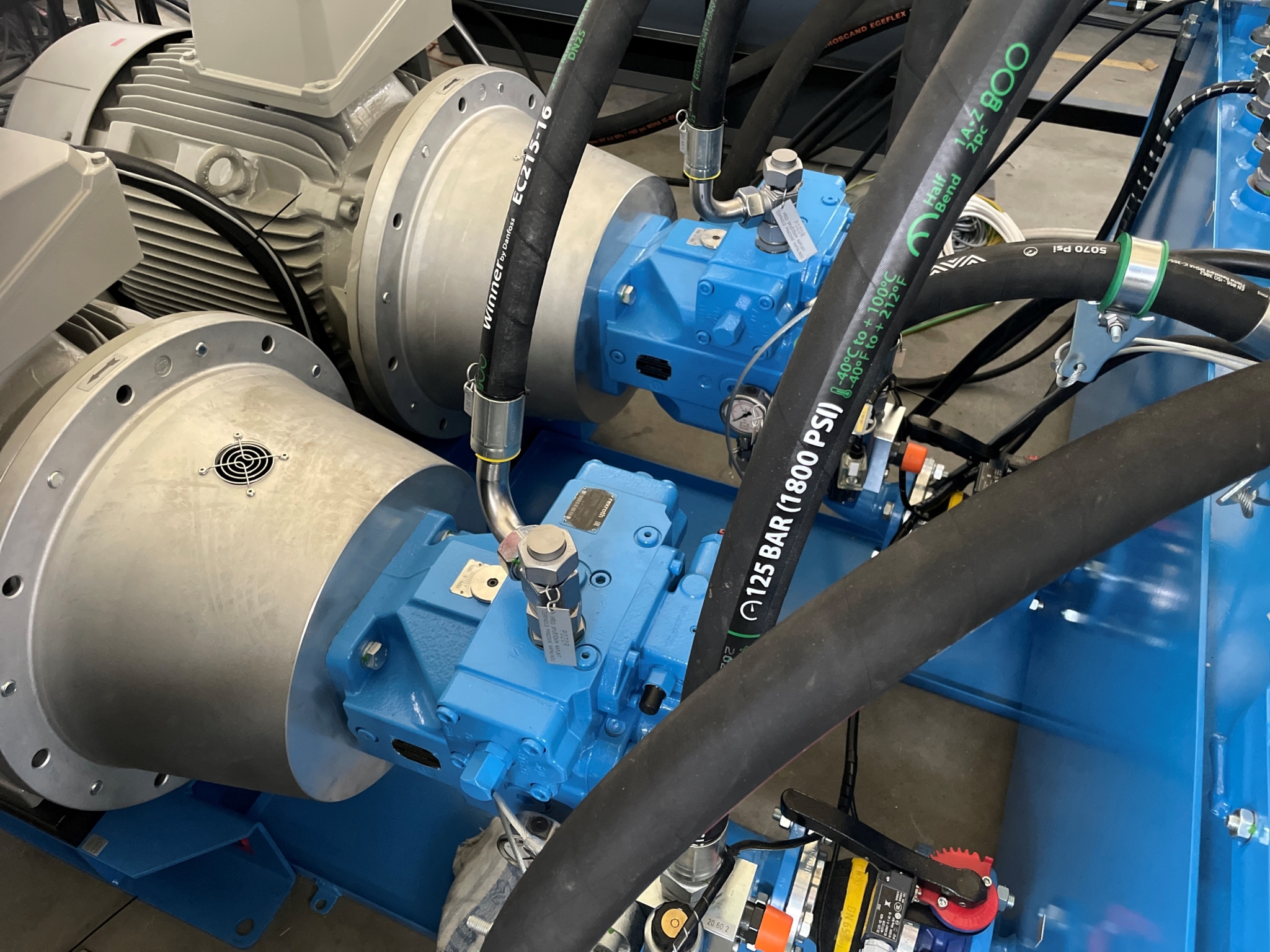

HYDRAULICKÝ AGREGÁT nové generace…
Výkon bez kontroly nemá hodnotu. Proto je srdcem systému špičkový hydraulický agregát, který kombinuje sílu, rychlost a inteligentní řízení.
Agregát je navržen pro:
- dosažení maximálních testovacích rychlostí bez ztráty stability
- okamžitou odezvu na změny zatížení
- dlouhodobý provoz i při vysokém zatížení
Speciální akustické kryty výrazně snižují hlučnost, takže i při extrémním výkonu zůstává pracovní prostředí komfortní.
Plně automatizované řízení zajišťuje:
- optimalizaci výkonu v reálném čase
- maximální opakovatelnost testů
- minimální zásah obsluhy
To vše dělá z tohoto systému spolehlivý zdroj energie pro nejnáročnější testovací scénáře.
MĚŘÍCÍ A ŘÍDÍCÍ ELEKTRONIKA
Data bez ztráty jediného samplu…
Při rychlostech v řádu metrů za sekundu rozhodují mikrosekundy. Proto je celý systém vybaven pokročilou měřicí a řídicí elektronikou.
Klíčové vlastnosti:
- vysoká vzorkovací frekvence pro extrémně rychlé děje
- měření zrychlení pomocí akcelerometrů pro přesné měření
- řízení v silové i polohové vazbě pro max. flexibilitu testování
Systém umožňuje:
- detailní analýzu průběhu zkoušky v reálném čase
- přesné vyhodnocení materiálového chování
- plnou kontrolu nad testovacím procesem
To znamená jediné – žádná data vám neuniknou.
ZKUŠEBNÍ PŘÍPRAVKY A PŘÍSLUŠENSTVÍ
Kontrolované podmínky bez kompromisů…
Dynamické testování bez kontroly prostředí nemá vypovídací hodnotu. Proto je stroj vybaven integrovanou testovací komorou, která umožňuje simulaci reálných provozních podmínek.
Možnosti konfigurace:
- Teplotní komora: rozsah od -115 °C do +450 °C
- Chladicí komora pro chlazení tlumičů : rozsah 1 °C až +31 °C /7,32kW
- Vysokoteplotní pece do 1600°C
Systém zajišťuje:
- stabilní a homogenní teplotní pole
- přesné řízení teploty během celé zkoušky
- reprodukovatelné podmínky pro každé měření
Výsledkem jsou data, která obstojí i v těch nejpřísnějších validačních procesech.
