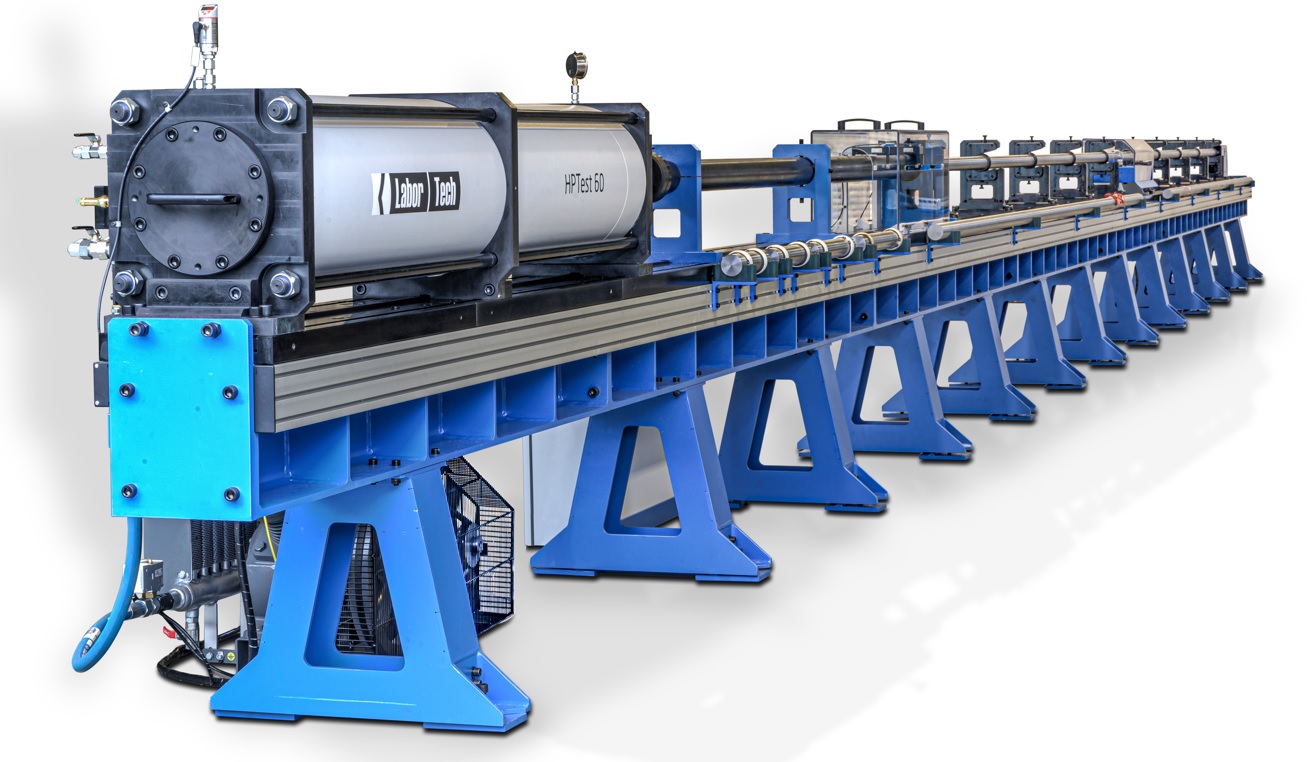

LABORTECH – Světový lídr v testovacích systémech s vysokorychlostní rázovou deformací metodou HOPKINSON

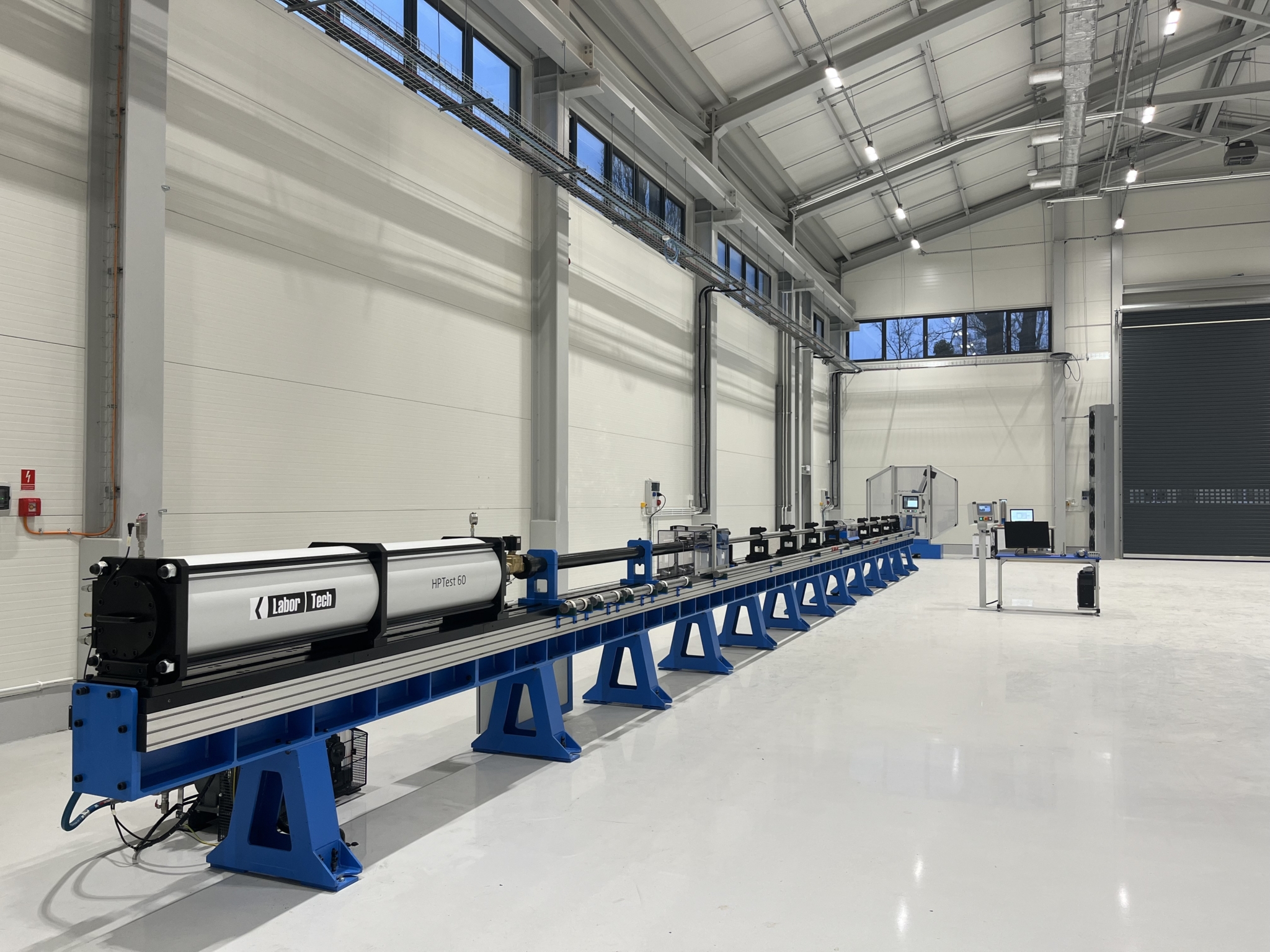

Společnost LABORTECH se řadí mezi světové lídry v oblasti navrhování a výroby testovacích systémů s vysokorychlostní rázovou deformací využívající metodu HOPKINSON. Vlastnosti vysoké deformační rychlosti hrají klíčovou roli v návrhu bezpečnostních principů používaných v přepravě, u vývojářů ochranných systémů a v armádě.
Naše systémy, označované jako HP Test, jsou konfigurovatelné pro široký rozsah rychlostí deformace od 100 do 10 000 s⁻¹. Tím umožňujeme přizpůsobit testovací podmínky tak, aby věrně simulovaly skutečné provozní stavy. Tyto systémy nabízejí nekonečnou variabilitu v upnutí jakéhokoli zkušebního vzorku, sběru a vyhodnocení dat, a řízení teploty na zkušebním vzorku.
Tento sofistikovaný přístup k testování vysoké deformační rychlosti poskytuje výzkumníkům a vývojářům rychlé a přesné výsledky. Naše modely jsou schopné zachytit absorbovanou energii materiálu, jeho deformaci a viskoelastickou odezvu jako funkci rychlosti deformace a/nebo teploty. Díky tomu nabízíme spolehlivé a detailní informace potřebné pro vývoj a optimalizaci materiálů v náročných aplikacích.
MEZERA
UNIVERZÁLNÍ ZÁKLADNA HOPKINSON
SYSTÉM MĚŘENÍ RYCHLOSTI
MĚŘÍCÍ A ŘÍDÍCÍ ELEKTRONIKA
ZKUŠEBNÍ TYČE
ZKUŠEBNÍ PŘÍSLUŠENSTVÍ
Bezpečnost je v LABORTECHu na prvním místě. Firma pečlivě dodržuje veškeré bezpečnostní normy a standardy, a to od počátečního návrhu zkušebního stroje až po konečnou výrobu. Každý stroj prochází během výrobního procesu přísnými kontrolami a testy, čímž je zajištěno, že konečný produkt nejen splňuje všechny požadavky, ale často je i překračuje.
Díky zkušebním strojům od LABORTECH mají zákazníci jistotu, že jejich HP Test stroje prošly nejlepšími možnými testy na trhu. Tím je zaručena nejen vysoká kvalita a dlouhodobá spolehlivost, ale především maximální bezpečnost, která je u vysokorychlostních systémů absolutně klíčová.
Ve světě, kde se neustále zvyšují požadavky na bezpečnost, spolehlivost a přesnost, představuje spolupráce s firmou LABORTECH strategickou výhodu pro každého, kdo si klade za cíl dosáhnout nejvyšších standardů kvality a bezpečnosti.
Všechny zkušební stroje a automatizované systémy, které vyvíjíme a vyrábíme, splňují ty nejvyšší požadavky na
produktivita, kvalita a spolehlivost výsledků.
MEZERA

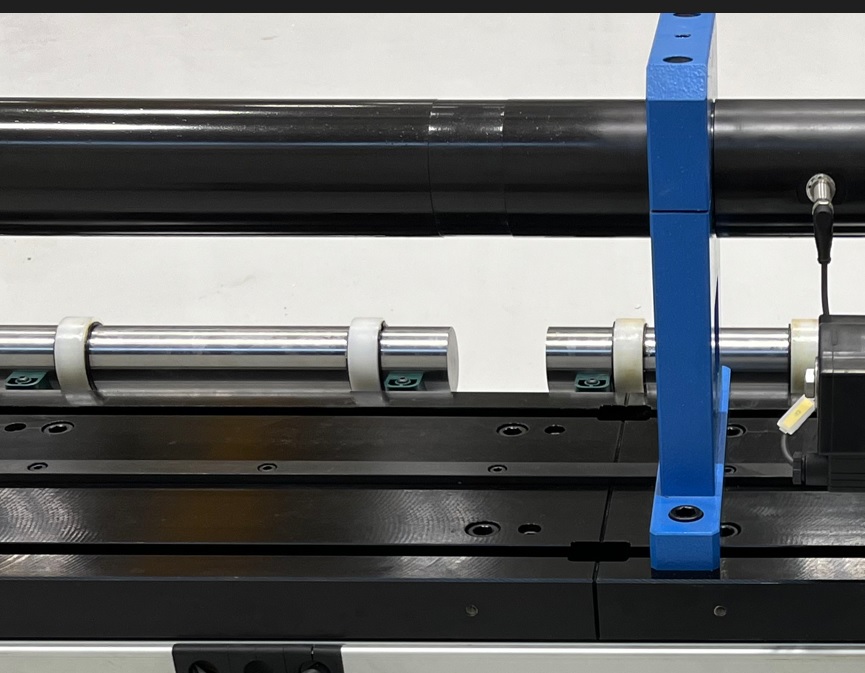

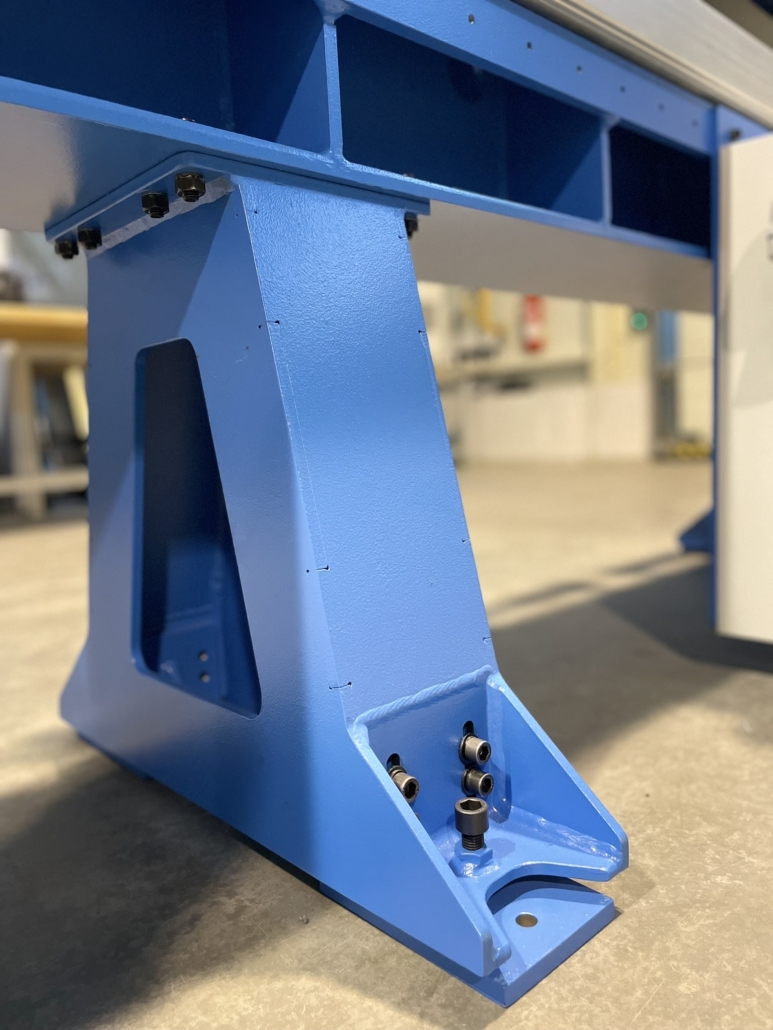

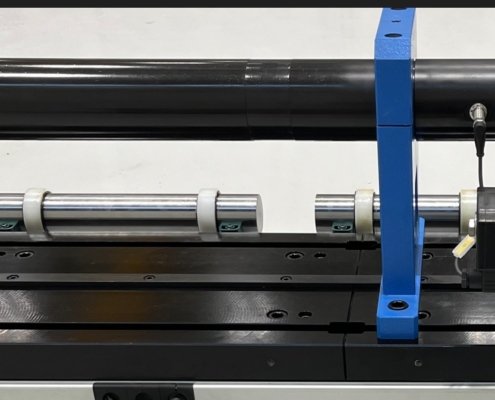

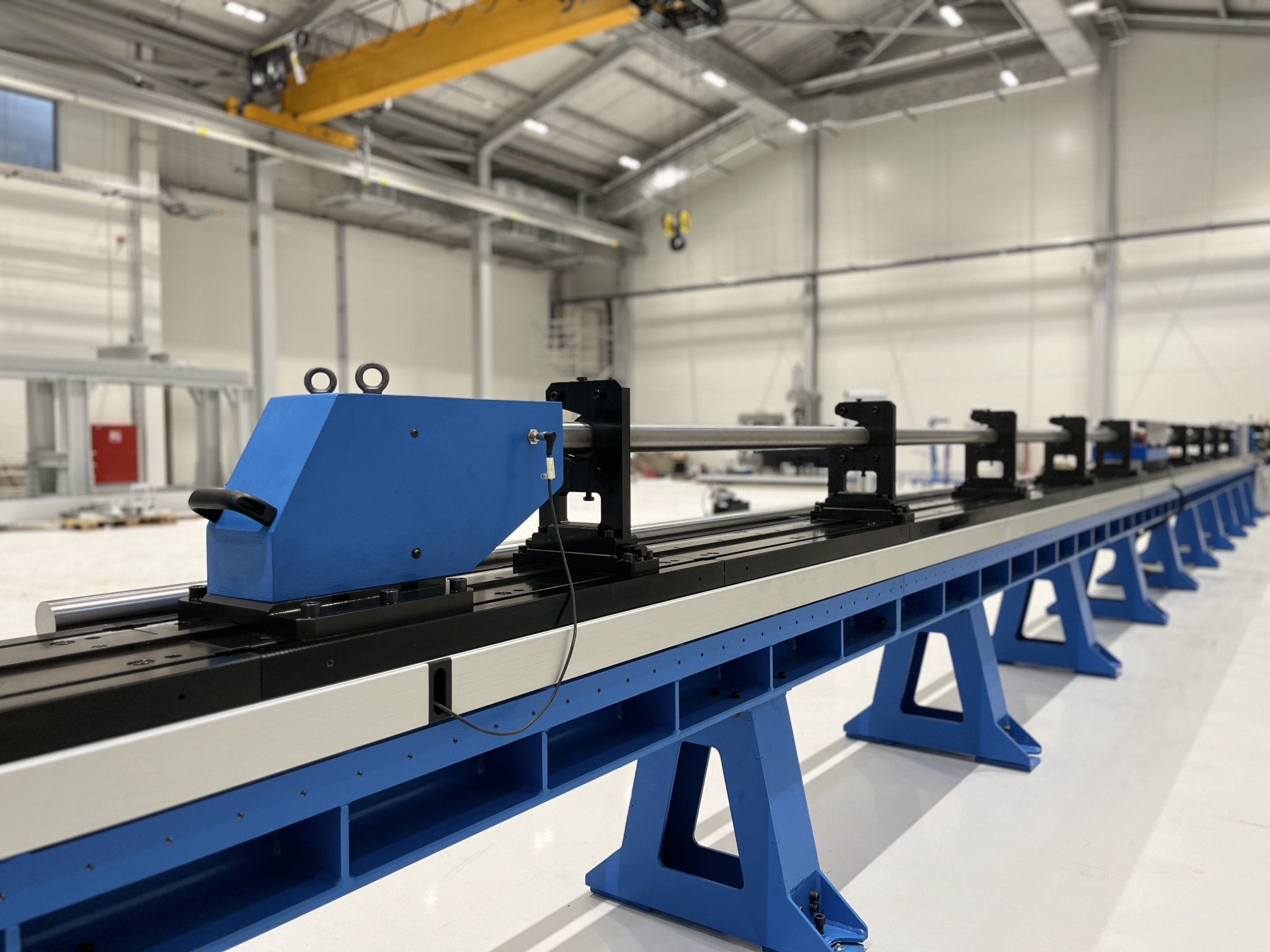

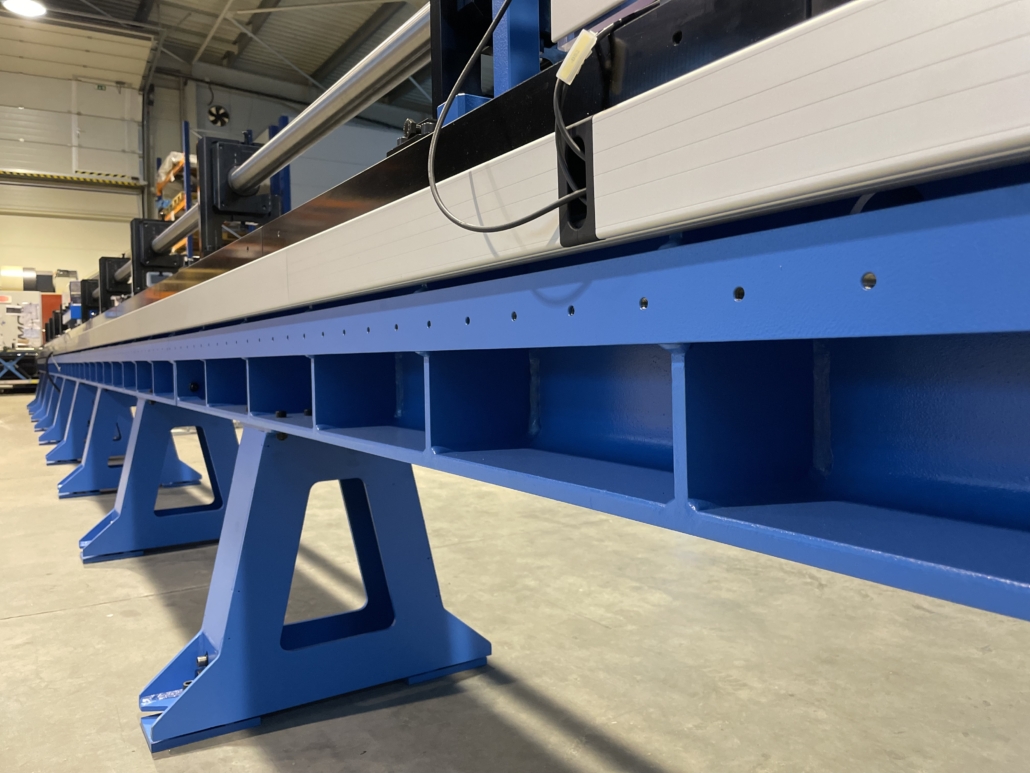

MODULÁRNÍ ZÁKLADNA PRO MAXIMÁLNÍ PŘESNOST
Maximální přesnost, flexibilita a připravenost pro pokročilé dynamické zkoušky….

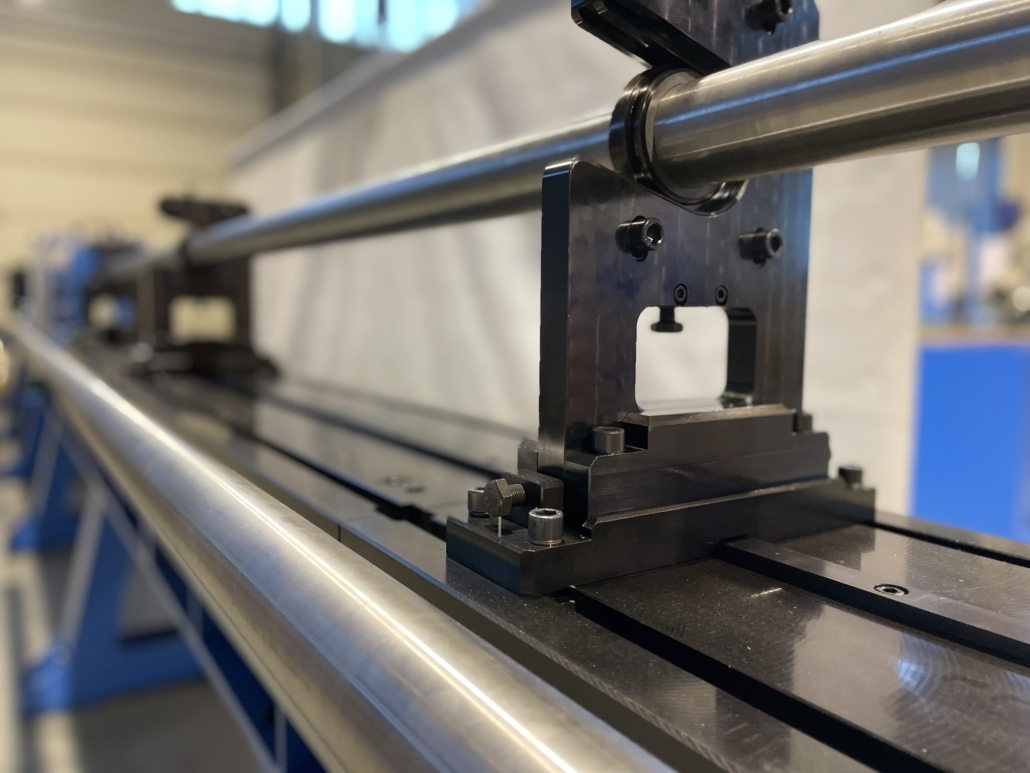

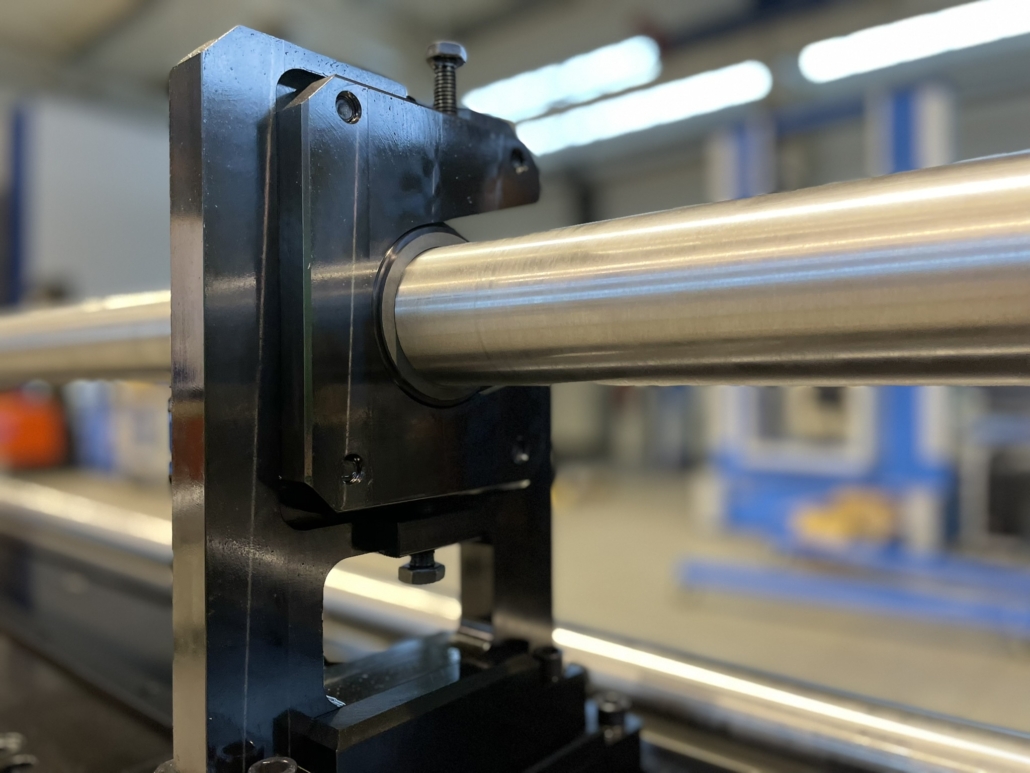

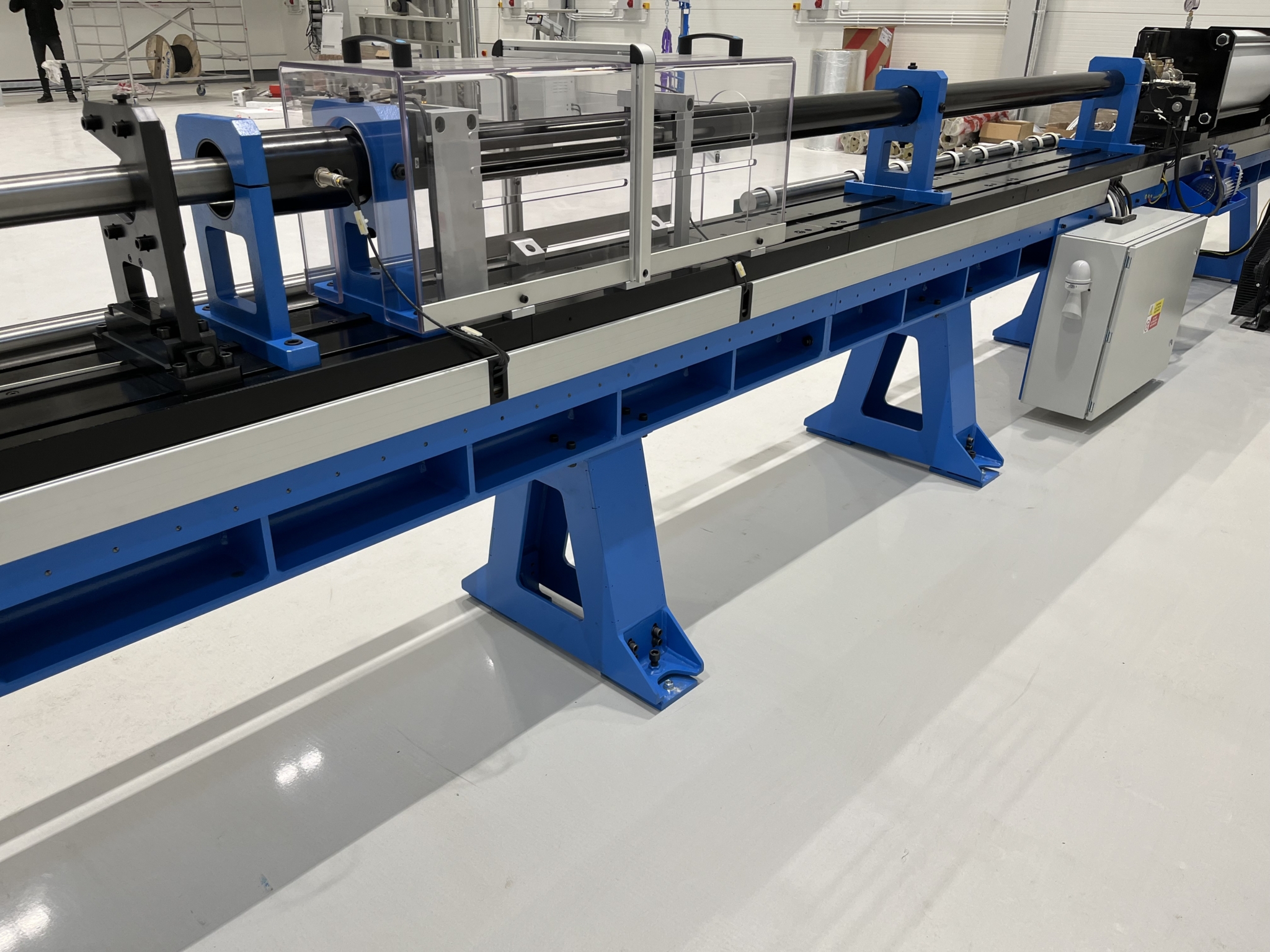

Modulární základna systému HOPKINSON je navržena pro maximální přesnost a flexibilitu dynamických zkoušek. Plochá konstrukce s montážním systémem do T-drážek umožňuje snadné přizpůsobení konfigurace konkrétním požadavkům pracoviště. Modulární systém broušených desek lze rozšiřovat po секcích 2000 mm, zatímco víceosé nastavitelné držáky tyčí zajišťují přesné souosé ustavení pro dosažení opakovatelných výsledků měření. Integrované lineární lišty umožňují rychlou montáž pracovních stanic, vysokorychlostních kamer, osvětlení i environmentálních prvků při zachování přesného zarovnání se vzorkem. Součástí základny je také integrované řízení stroje ve skříni RITTAL s přípravou pro LCD dotykový displej a integrovanými kabelovými žlaby pro bezpečnou organizaci kabeláže.
Hlavní výhody systému jsou:
- Modulární konstrukce s možností rozšíření na libovolnou délku
- Přesný montážní systém do T-drážek

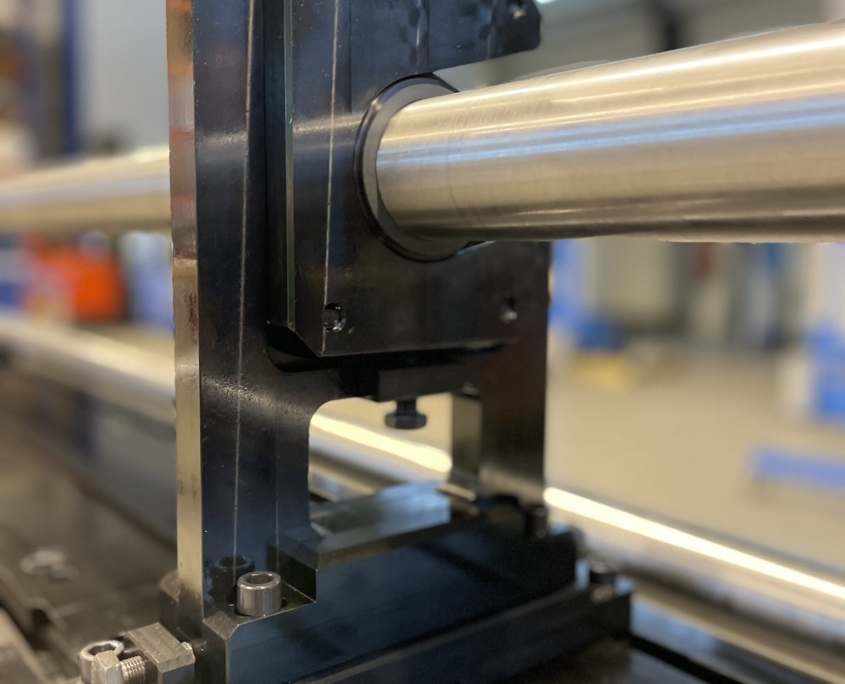

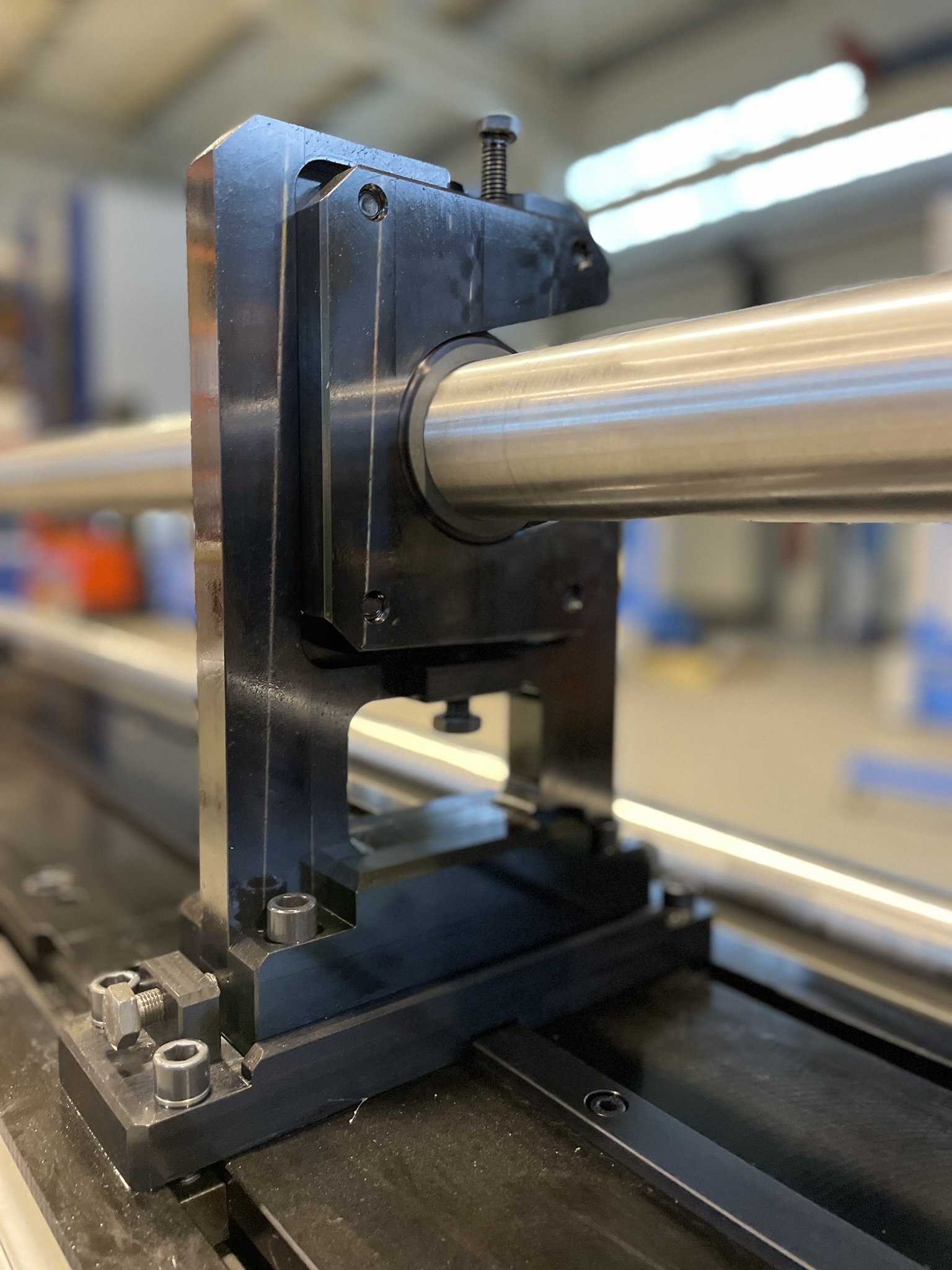

- Vícesměrně nastavitelné držáky tyčí pro dokonalou souosost
- Integrované lineární lišty pro snadnou montáž příslušenství
- Příprava pro vysokorychlostní kamery, osvětlení, komory atd.
- Integrované řízení stroje v průmyslové skříni
- Přehledná a chráněná organizace kabeláže
Výsledkem je dokonale souosý, flexibilní a rozšiřitelný testovací systém připravený pro přesná dynamická měření i budoucí rozvoj pracoviště.
MEZERA

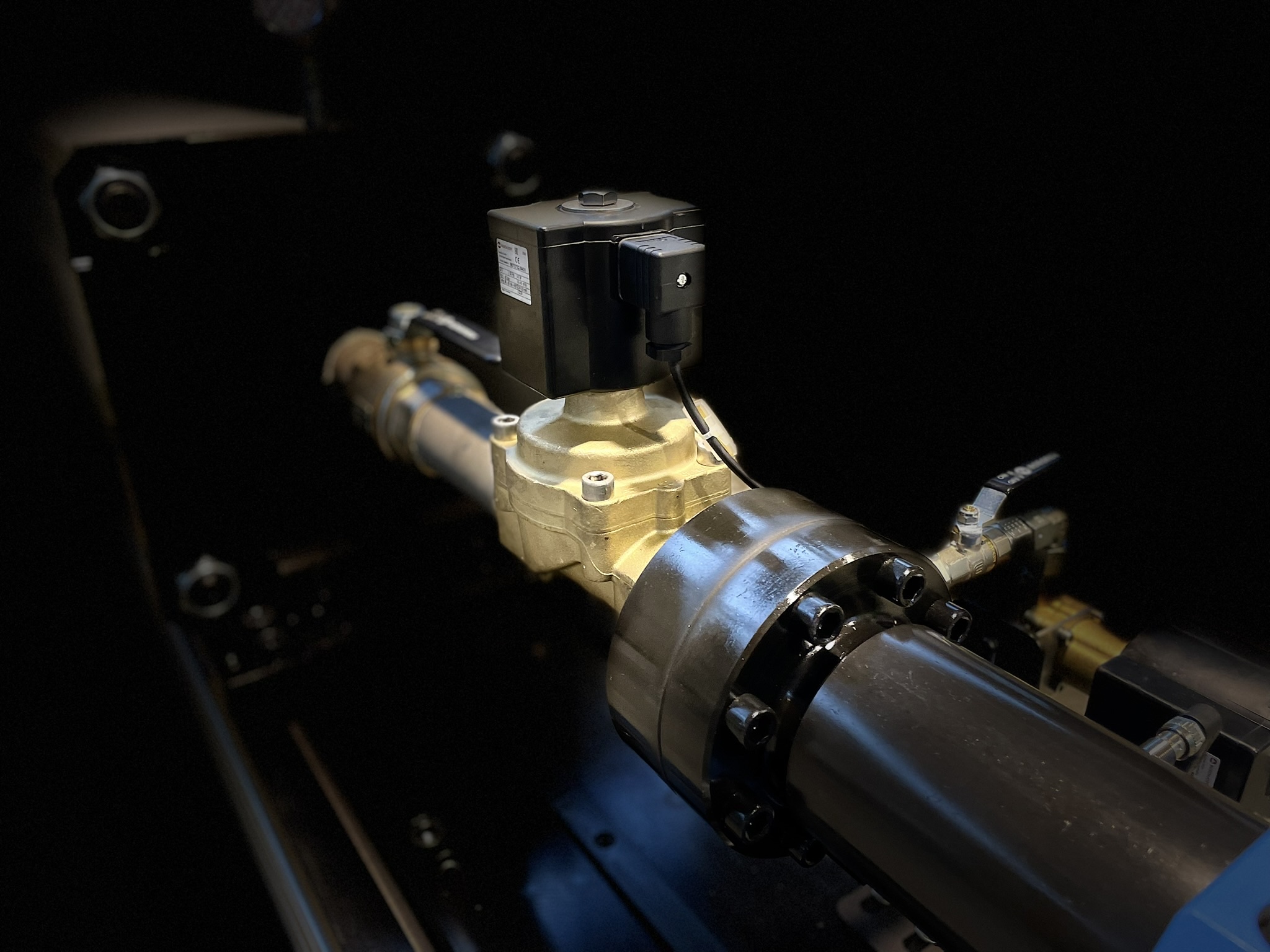

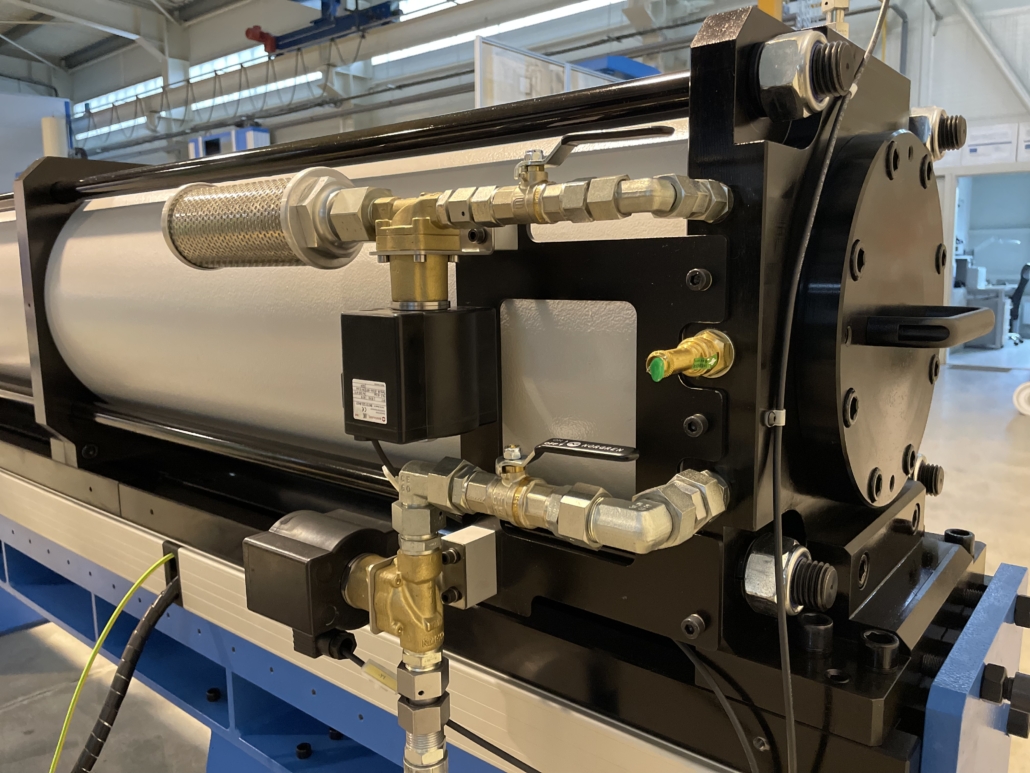

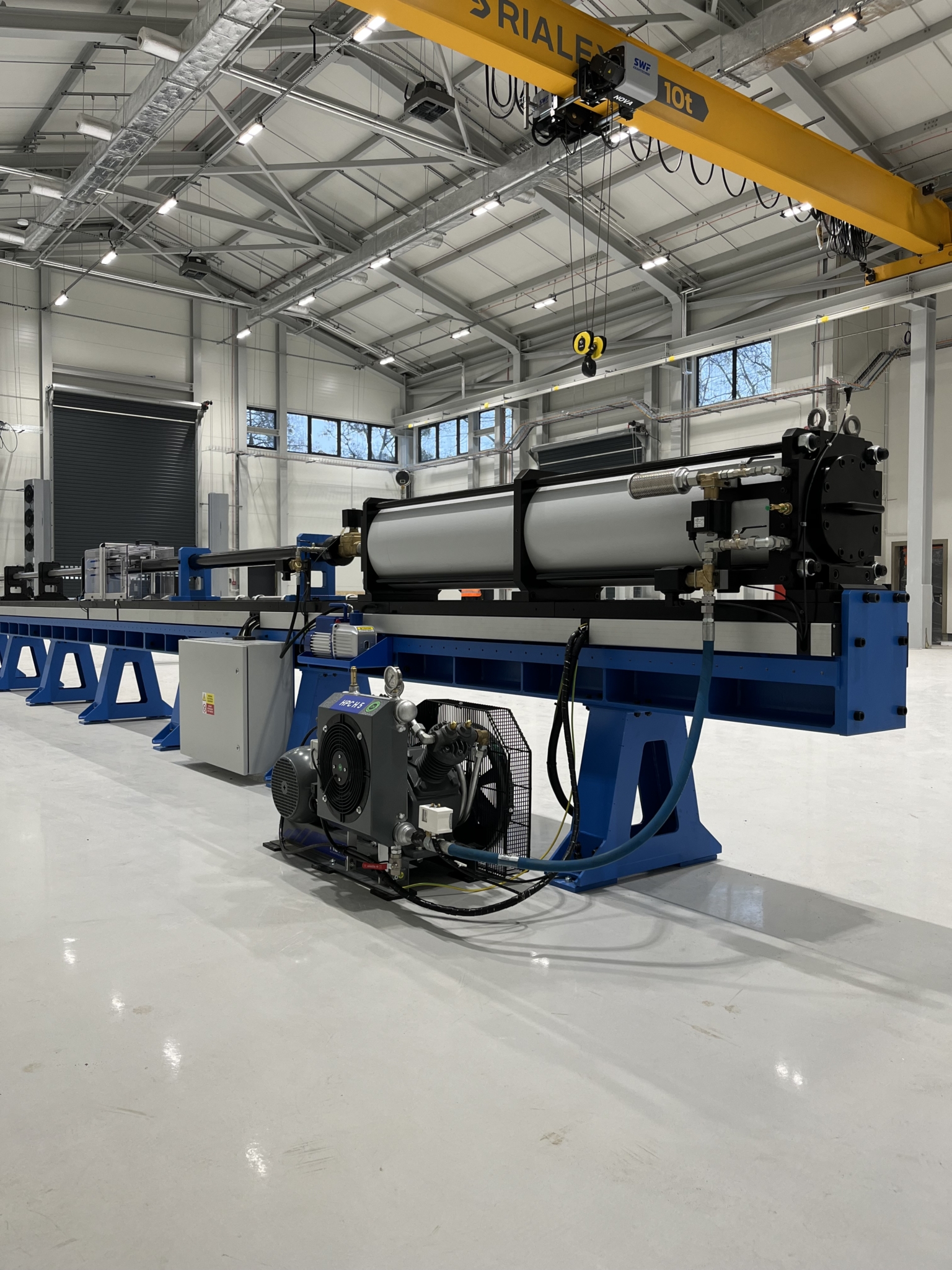

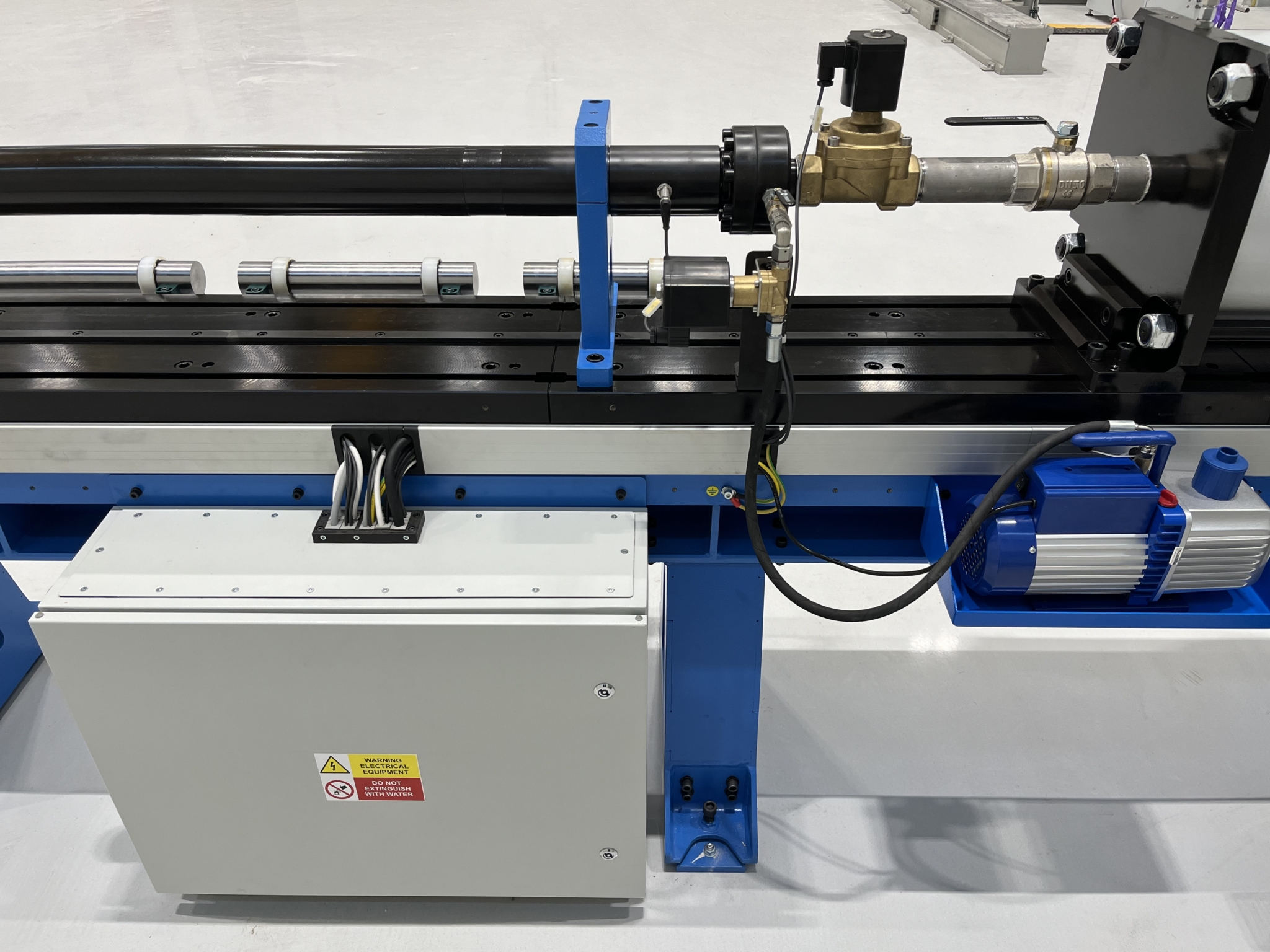

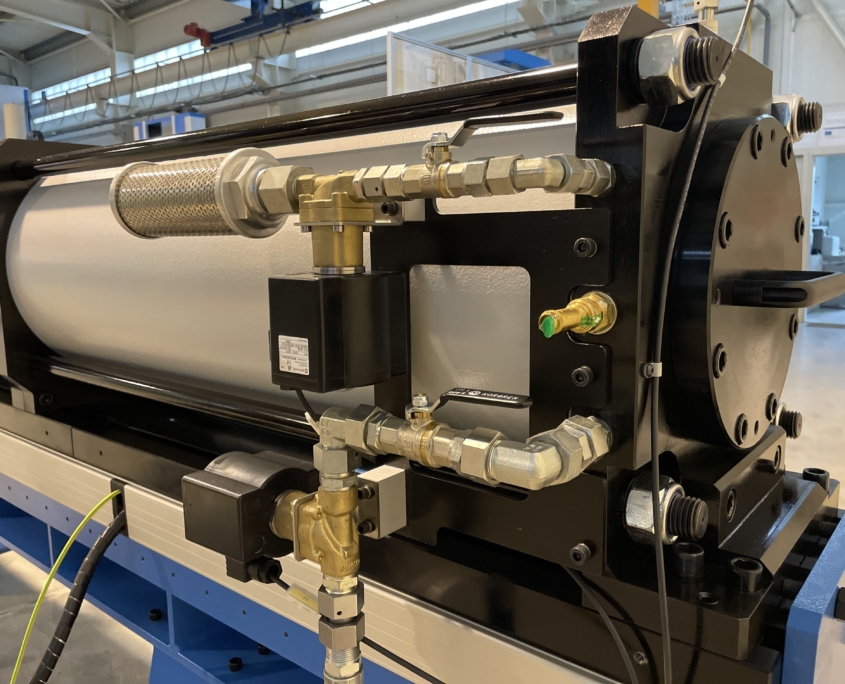

VYSOKORYCHLOSTNÍ URYCHLOVAČE S ŘÍZENÝM TLAKEM
Přesně řízené generování dynamického impulzu pro opakovatelné SHPB zkoušky…

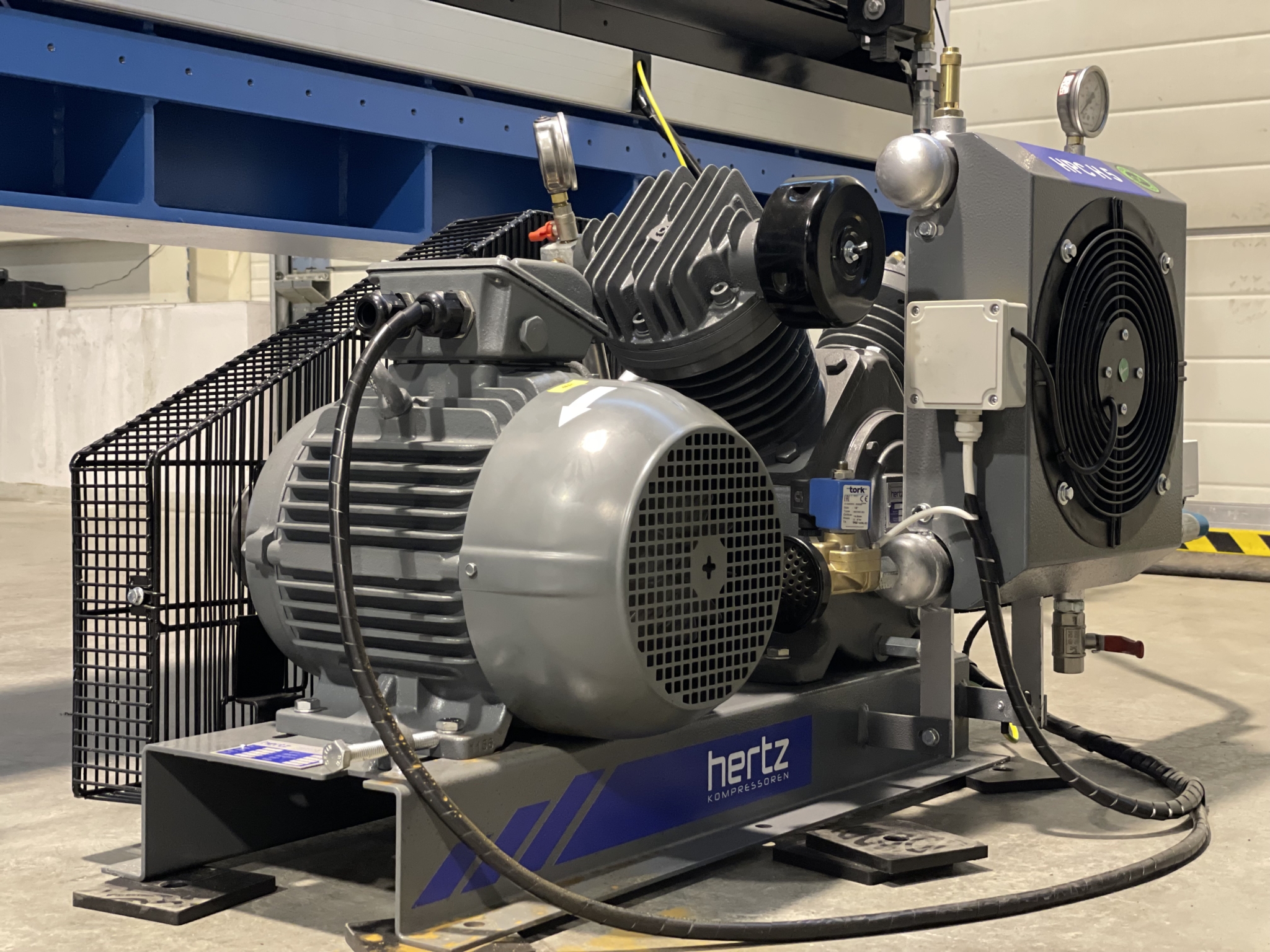

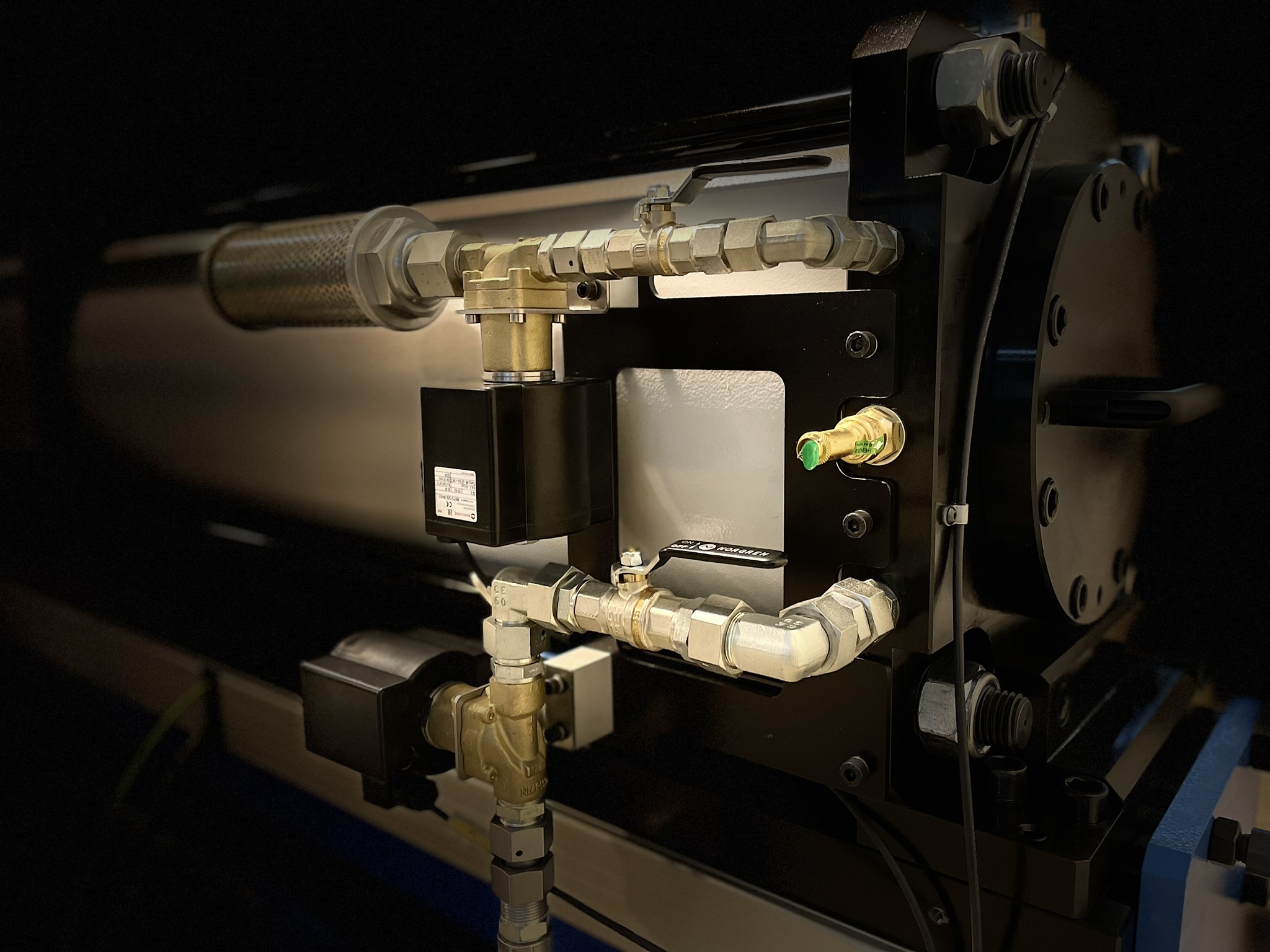

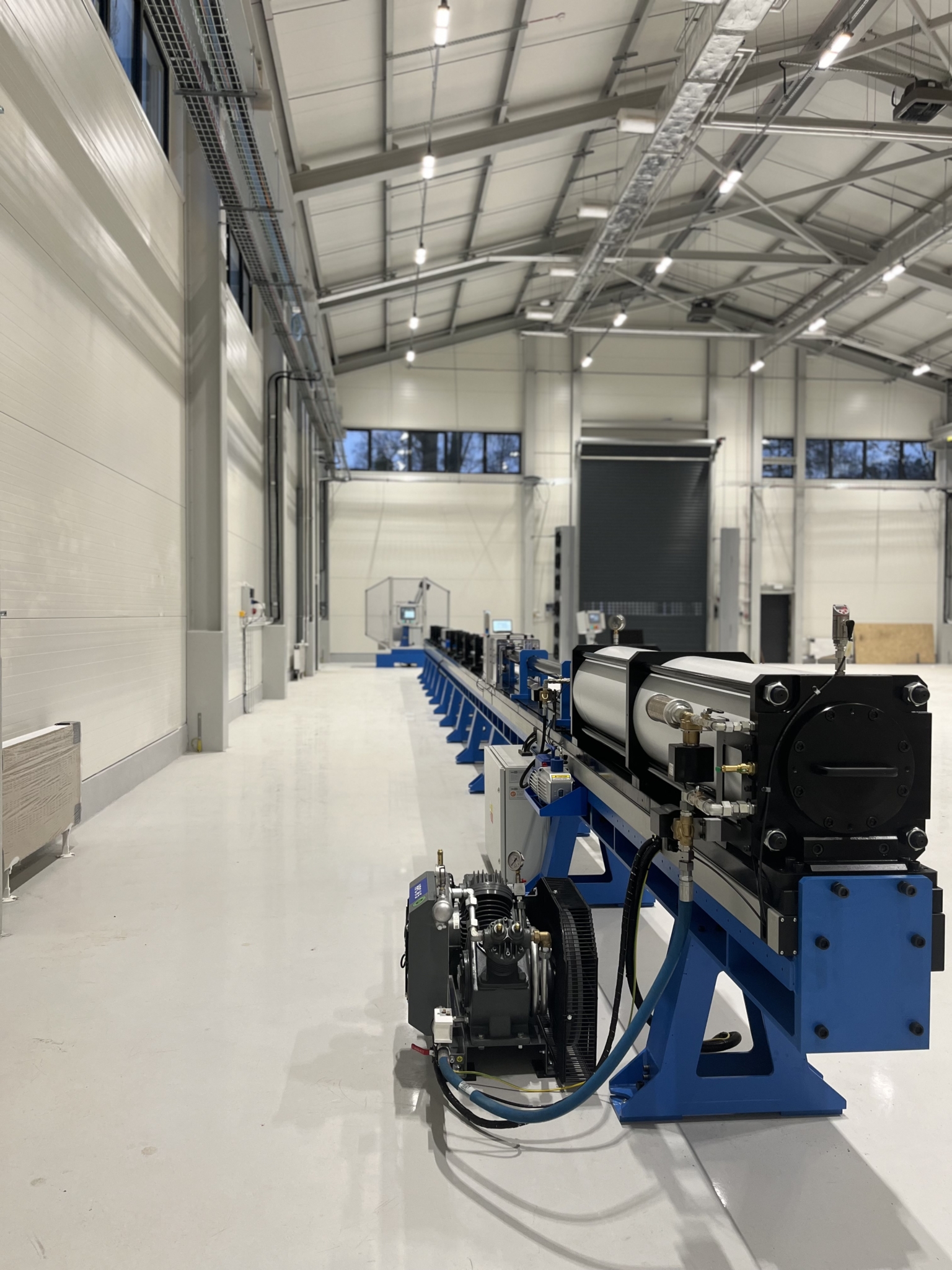

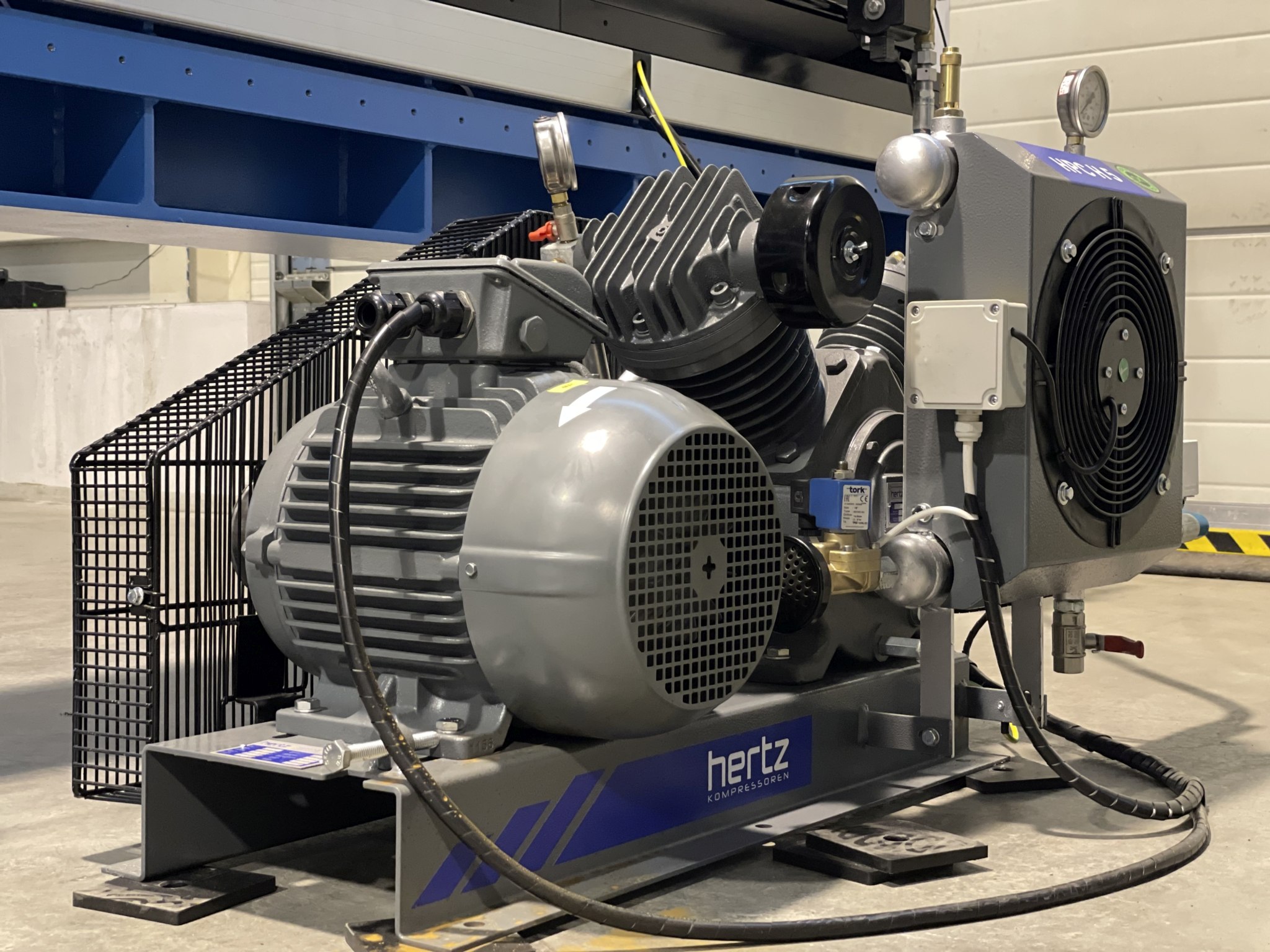

Vysokorychlostní pneumatický urychlovač systému HOPKINSON je navržen pro přesné a opakovatelné generování dynamických impulzů při vysoko deformačních zkouškách materiálů. Řízený tlakový systém s vysokorychlostním ventilem zajišťuje rychlou akceleraci impaktoru, zatímco integrované tlakové snímače nepřetržitě monitorují tlakové poměry a stabilitu testu. Systém je doplněn průmyslovým kompresorem pro stabilní dodávku tlaku a vývěvou pro řízené nasávání tyče. Veškeré řízení výstupního i nasávacího tlaku probíhá automaticky prostřednictvím systému Siemens SIMATIC, což zajišťuje vysokou opakovatelnost měření, přesné nastavení parametrů a bezpečný provoz zařízení.
Hlavní výhody systému:
- Vysokorychlostní pneumatický urychlovač s přesným řízením tlaku
- Extrémně rychlý vysokorychlostní vypouštěcí ventil
- Integrované tlakové snímače pro monitoring a diagnostiku systému
- Automatické řízení přetlaku i podtlaku
- Nasávání tyče pomocí integrované vývěvy
- Plně automatizované řízení prostřednictvím SIMATIC
- Stabilní provoz díky průmyslovému kompresoru
- Vysoká opakovatelnost rychlosti impaktoru a testovacích podmínek
Výsledkem je maximálně stabilní a přesně řízené generování dynamického impulzu pro vysoce opakovatelné SHPB zkoušky i při nejnáročnějších testovacích podmínkách.

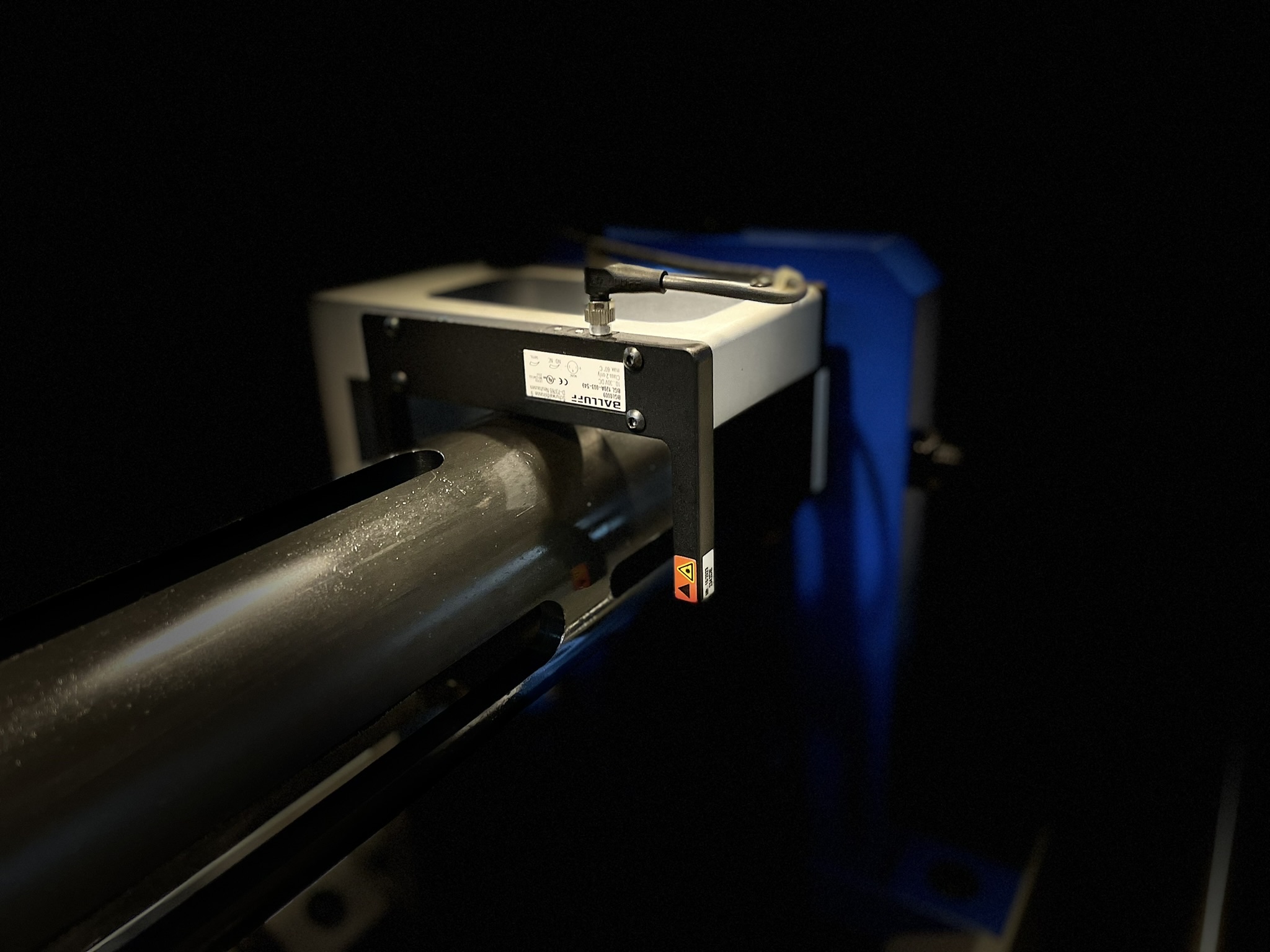

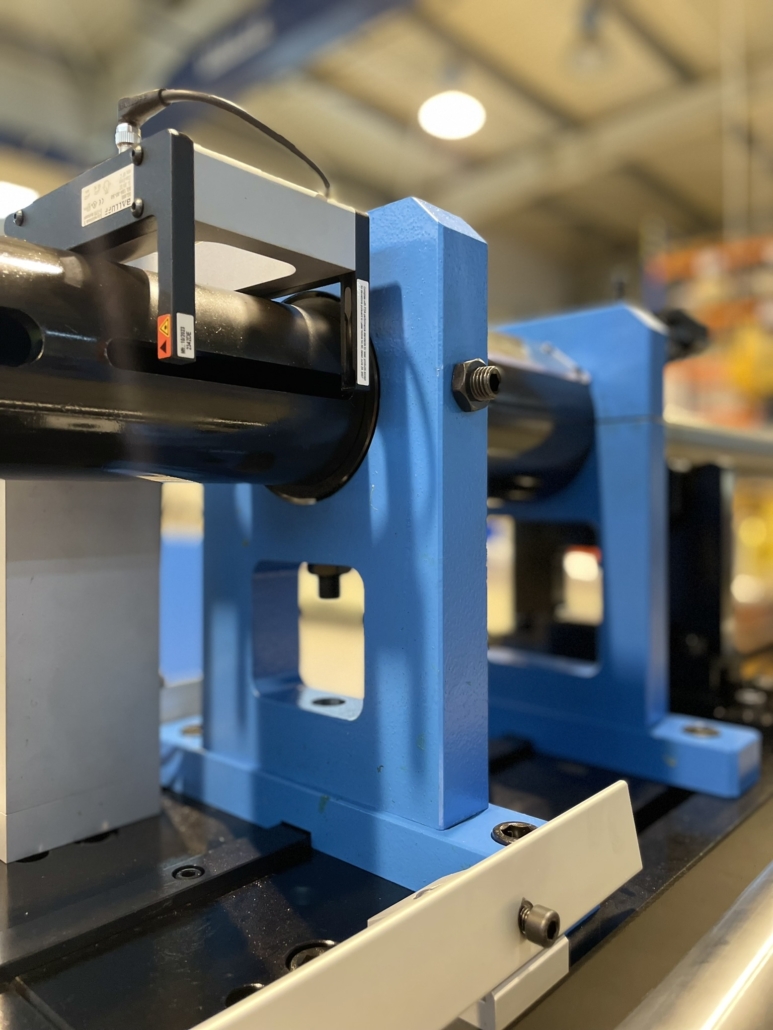

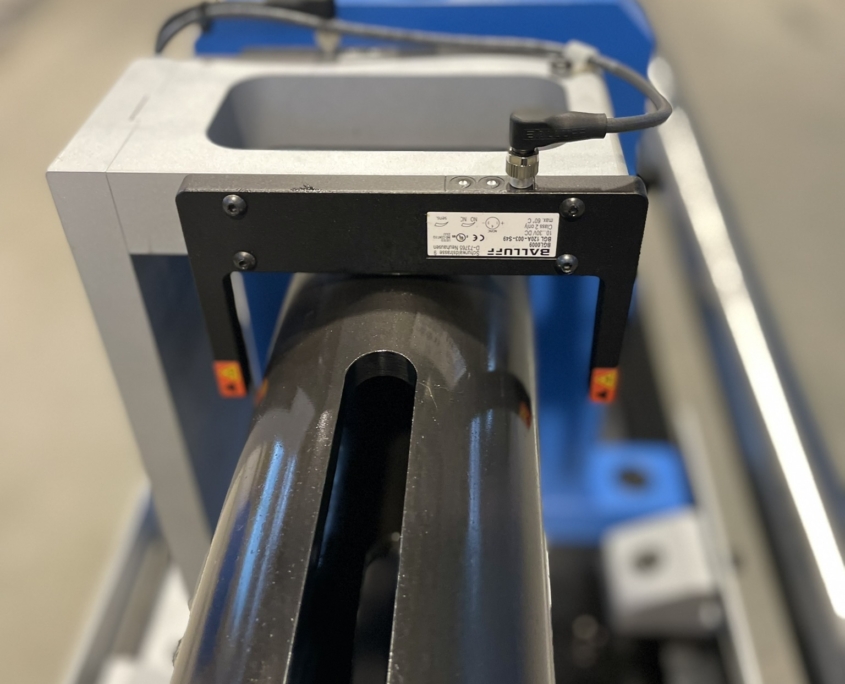

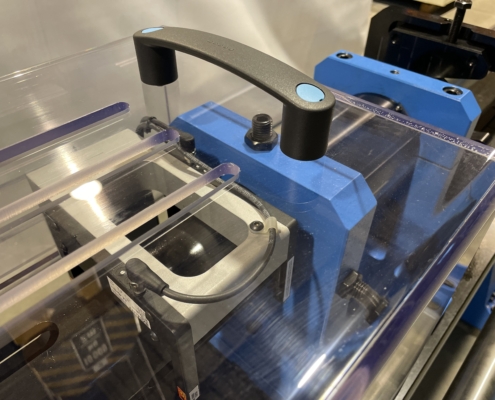

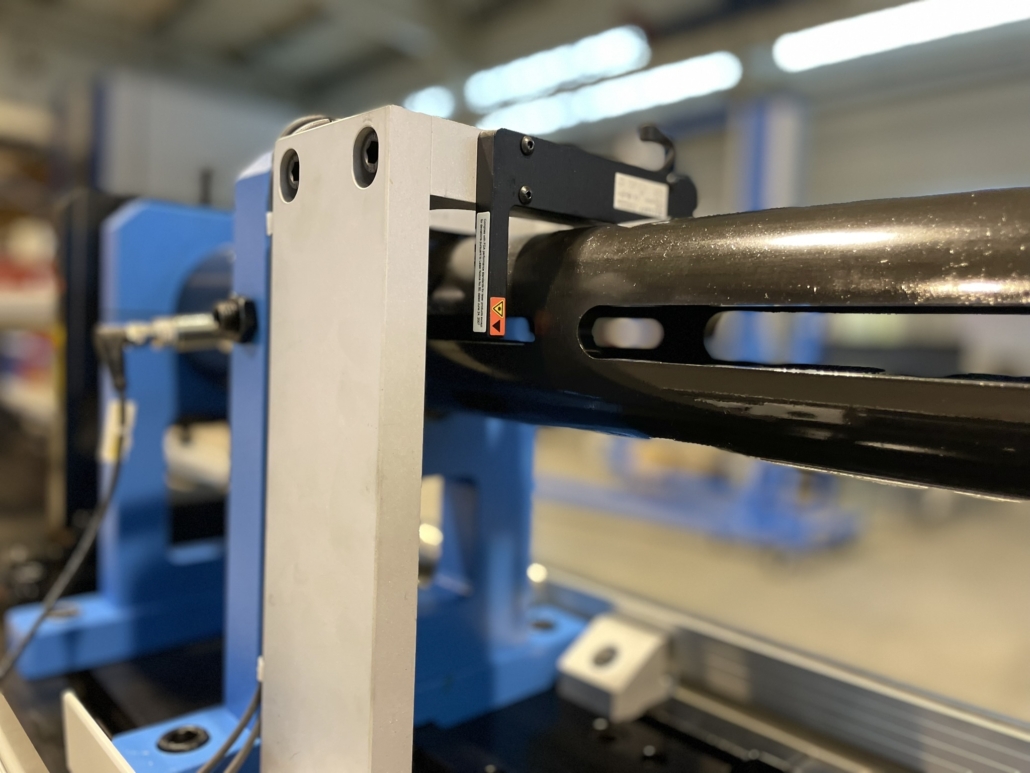

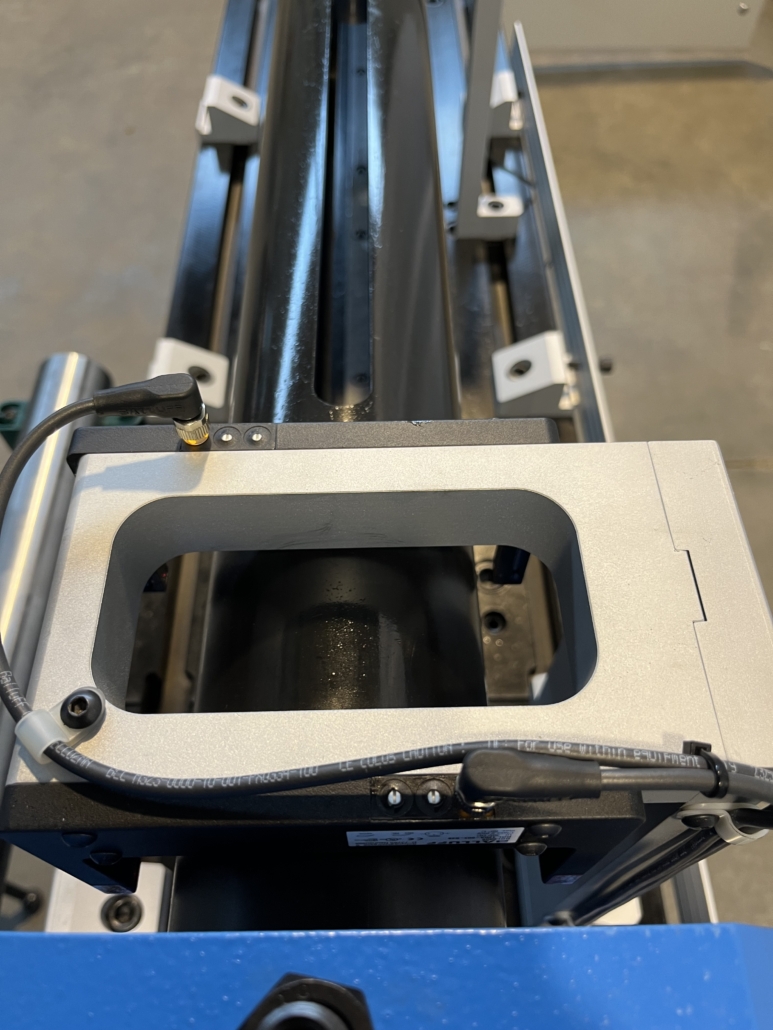

SYSTÉM LASEROVÉHO MĚŘENÍ ÚSŤOVÉ RYCHLOSTI
Bezkontaktní a přesné měření rychlosti impaktoru pro maximální opakovatelnost dynamických zkoušek….

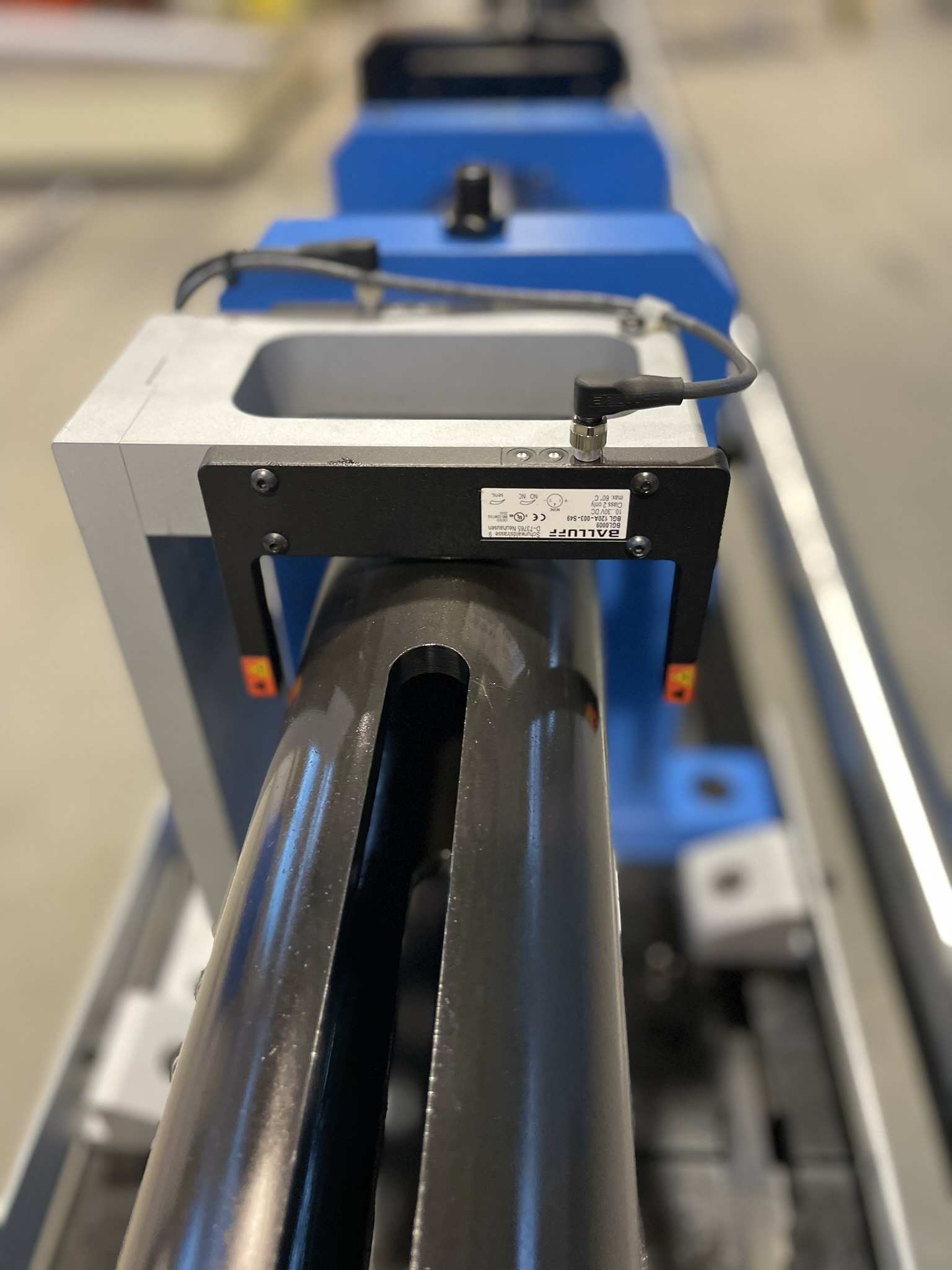

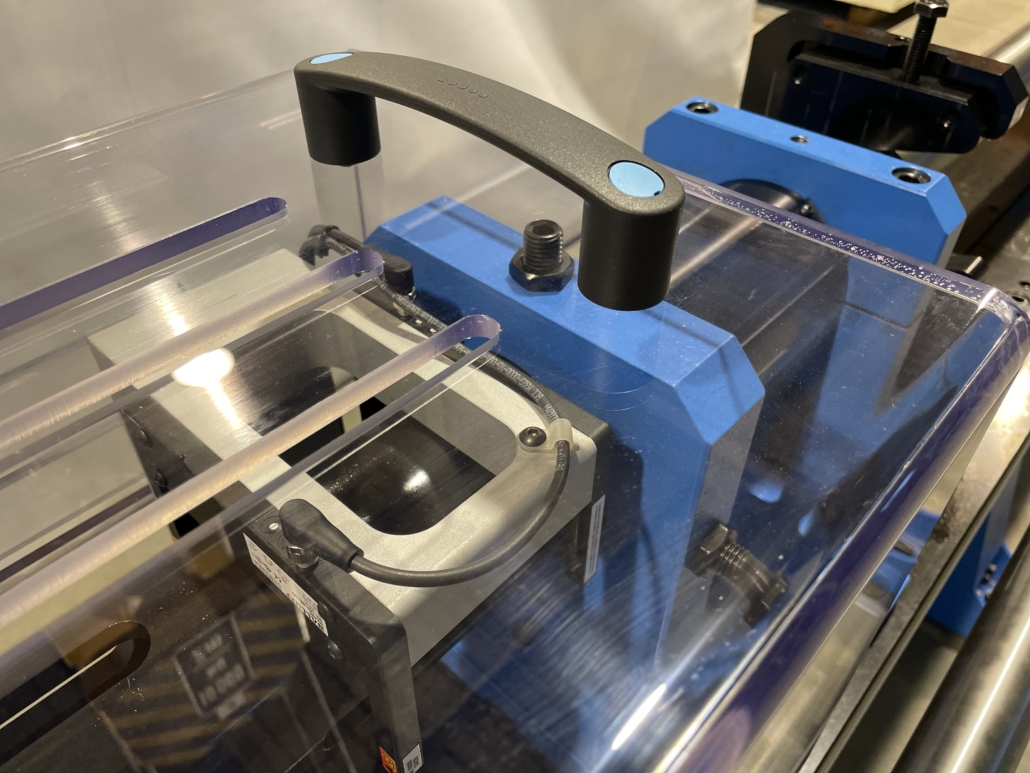

Laserový systém měření úsťové rychlosti je navržen pro přesné bezkontaktní měření rychlosti impaktoru v SHPB systémech. Systém využívá dvojici vysokorychlostních laserových snímačů, které sledují průchod impaktoru definovanou měřicí drahou a v reálném čase vyhodnocují jeho okamžitou rychlost před vstupem do testovací části systému. Díky bezkontaktnímu principu měření nedochází k ovlivnění pohybu impaktoru ani ke ztrátě přesnosti při vysokých rychlostech. Konstrukce měřicího systému je integrována přímo do vedení urychlovače a umožňuje přesné ustavení senzorů vůči ose impaktoru. Naměřené hodnoty jsou automaticky přenášeny do řídicího systému, kde slouží pro vyhodnocení testu, kontrolu opakovatelnosti i optimalizaci tlakových parametrů urychlovače. Robustní průmyslové provedení zajišťuje stabilní funkci i při vysokofrekvenčním testování a náročném provozu laboratoře.
Hlavní výhody systému
- Bezkontaktní laserové měření rychlosti impaktoru
- Vysoká přesnost i při extrémních rychlostech
- Okamžité vyhodnocení úsťové rychlosti
- Přímá integrace do SHPB systému
- Automatický přenos dat do řídicího systému
- Stabilní a opakovatelné měření bez mechanického opotřebení
Výsledkem je přesné a plně opakovatelné měření úsťové rychlosti pro spolehlivou kontrolu dynamických SHPB zkoušek.
MEZERA

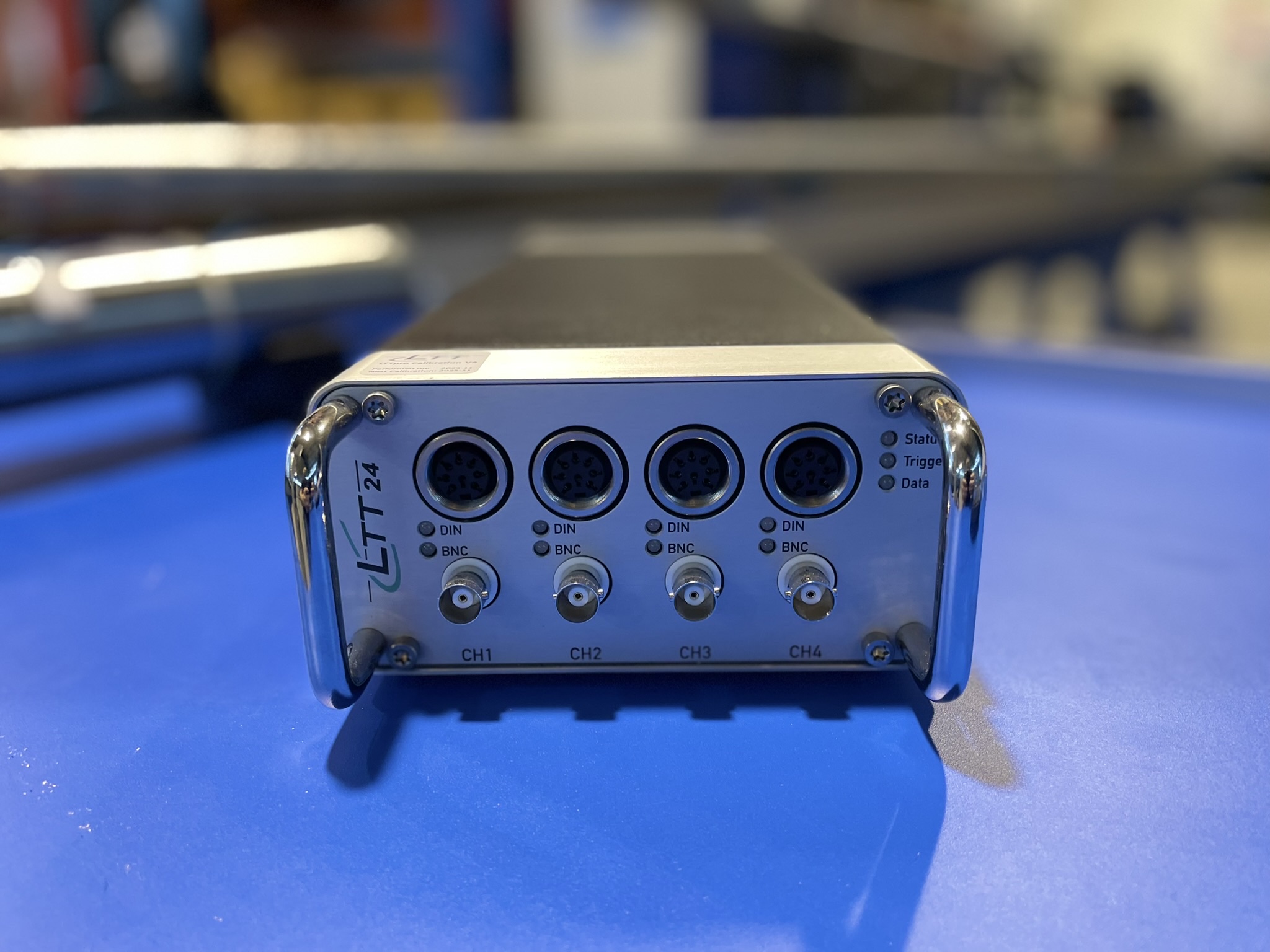

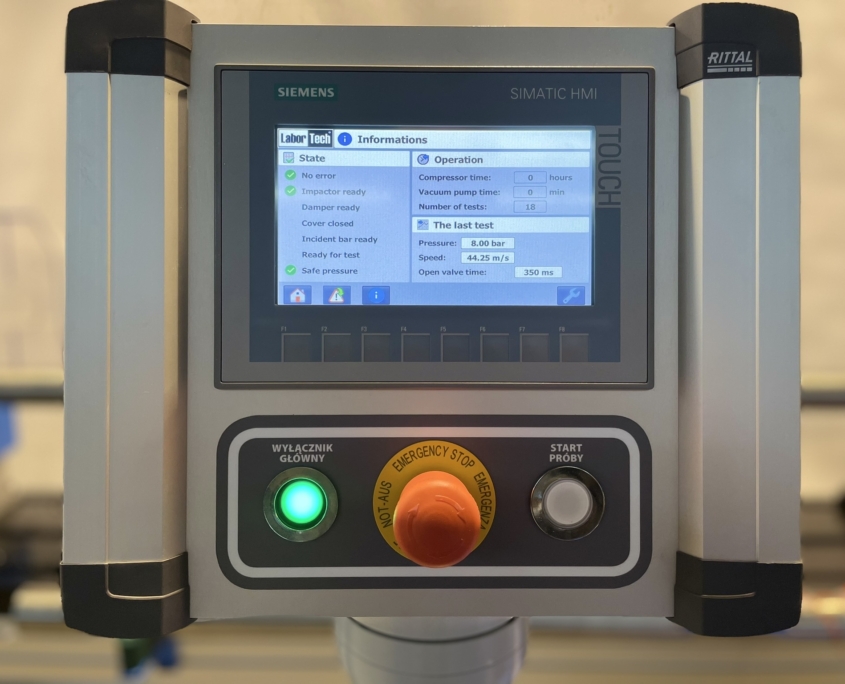

MĚŘÍCÍ A ŘÍDÍCÍ VYSOKORYCHLOSTNÍ ELEKTRONIKA
Vysokorychlostní sběr dat a inteligentní řízení pro přesné dynamické zkoušky materiálů…
Měřicí a řídicí elektronika SHPB systému je navržena pro extrémně rychlý a přesný záznam dynamických dějů během vysoko deformačních zkoušek. Systém využívá vysokorychlostní měřicí moduly pro snímání signálů z tenzometrů, laserových senzorů a dalších diagnostických prvků s vysokou vzorkovací frekvencí a minimálním šumem. Přesná synchronizace jednotlivých měřicích kanálů umožňuje detailní analýzu průběhu napěťových vln i chování testovaného vzorku v reálném čase.

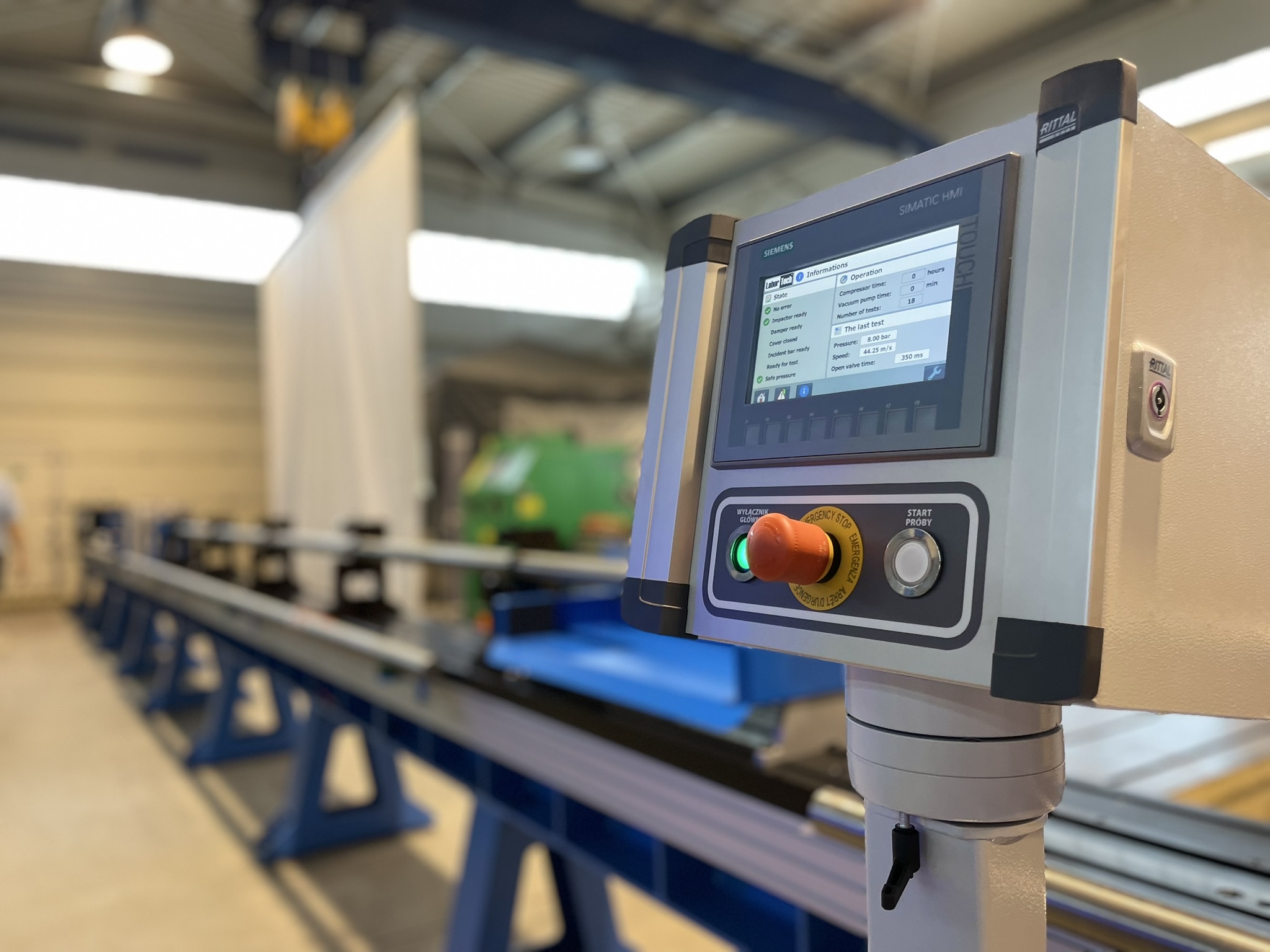

Řídicí část systému je integrována do průmyslového prostředí Siemens SIMATIC HMI a zajišťuje automatické ovládání pneumatického urychlovače, bezpečnostních prvků i jednotlivých testovacích sekvencí. Operátor má k dispozici intuitivní dotykové rozhraní pro nastavování parametrů zkoušky, monitoring provozních stavů a archivaci naměřených dat. Robustní průmyslové provedení elektroniky zaručuje stabilní provoz i při dlouhodobém vysokofrekvenčním testování.
Hlavní výhody systému:
- Vysokorychlostní sběr dat z tenzometrů a senzorů
- Přesná synchronizace měřicích kanálů
- Nízký šum a vysoká přesnost signálu
- Automatické řízení testovací sekvence
- Intuitivní ovládání přes SIMATIC HMI
- Integrace bezpečnostních a diagnostických funkcí
- Stabilní průmyslové provedení pro dlouhodobý provoz
Výsledek – Přesný sběr dynamických dat a plně automatizované řízení SHPB systému pro maximální opakovatelnost a spolehlivost zkoušek.
MEZERA

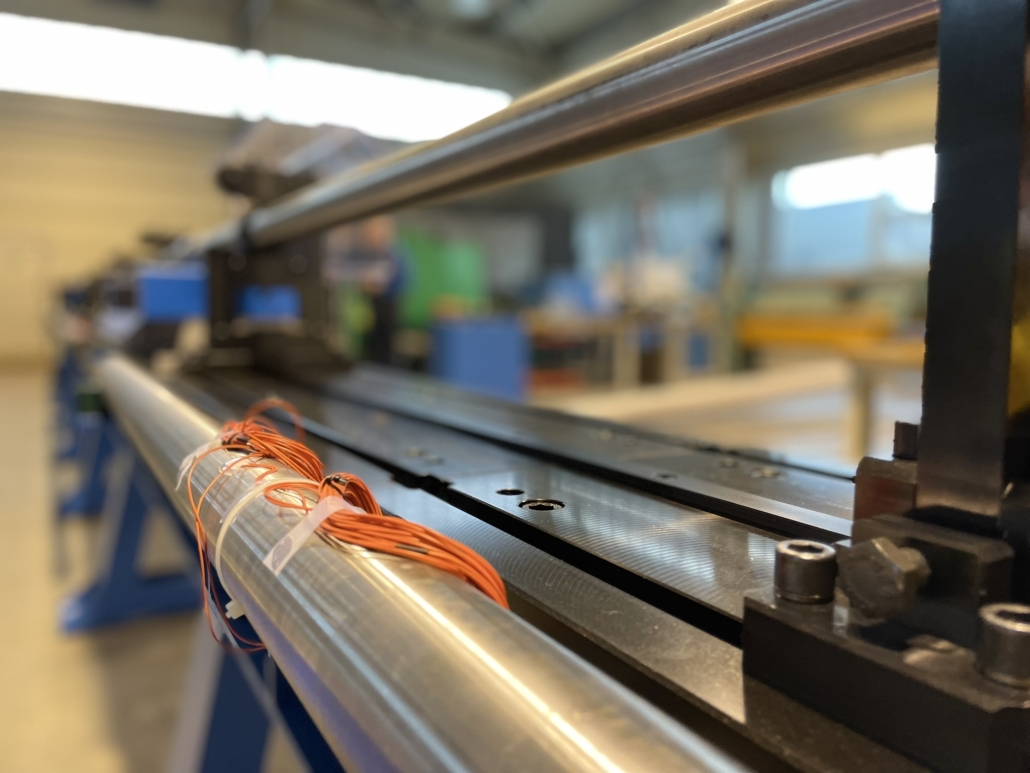

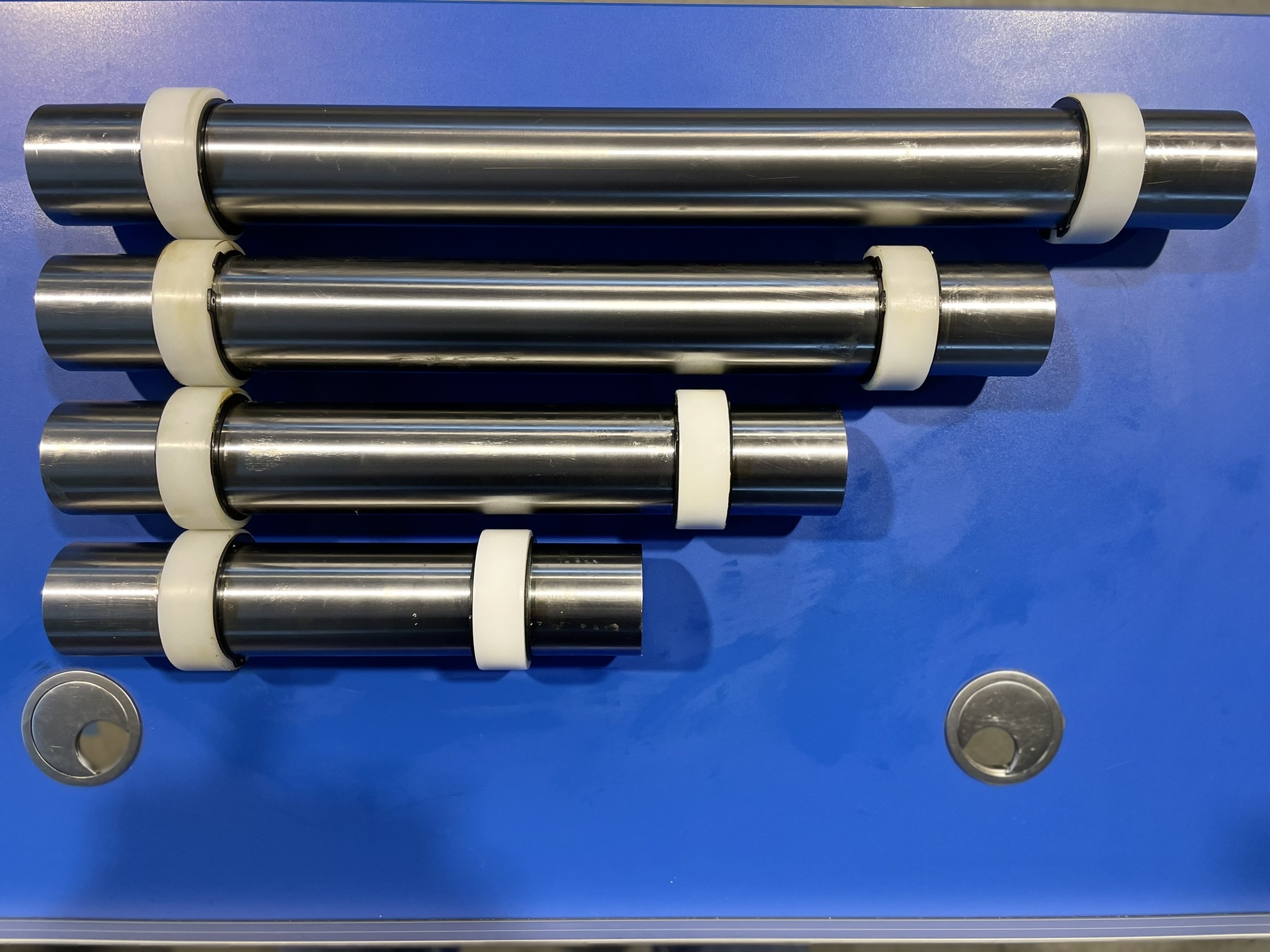

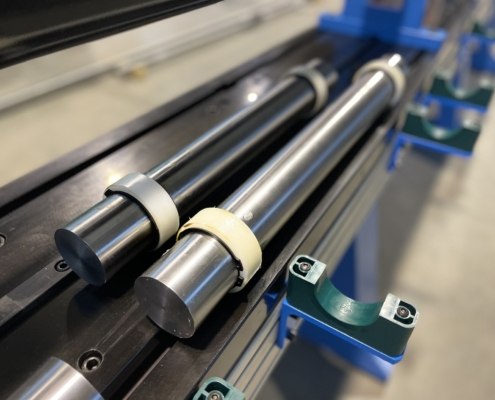

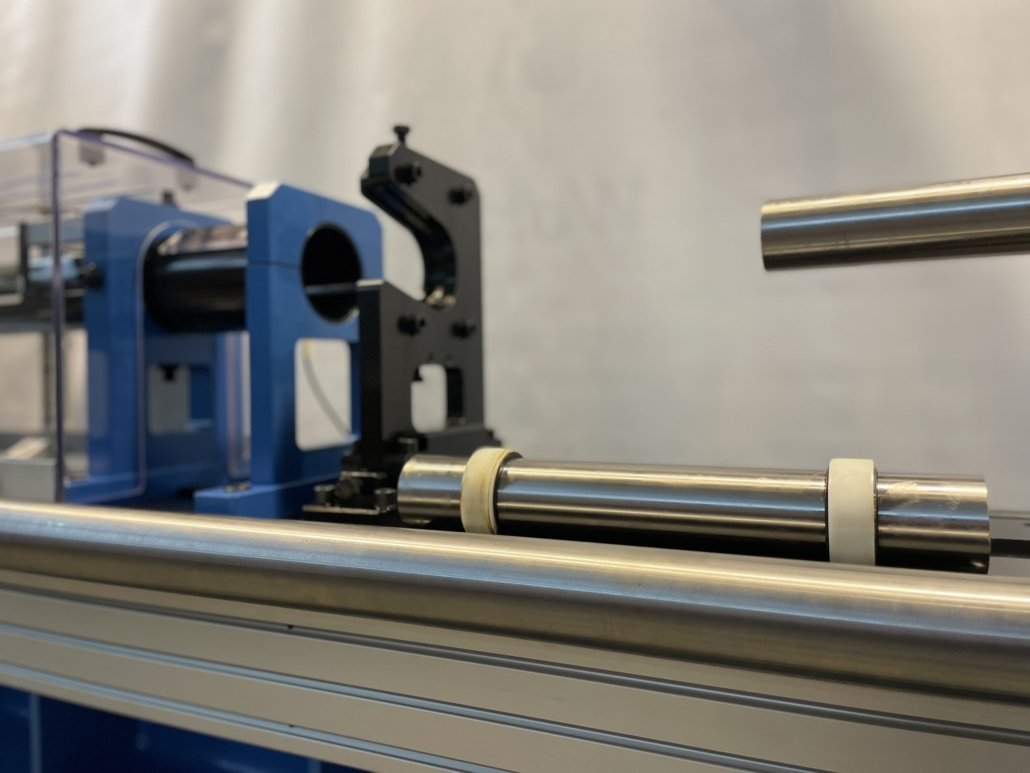

VYSOCE PŘESNÉ SHPB TYČE PRO DYNAMICKÉ ZKOUŠKY
Optimalizované řešení nábojových a měřicích tyčí pro přesné šíření impulzu a spolehlivý záznam deformací….

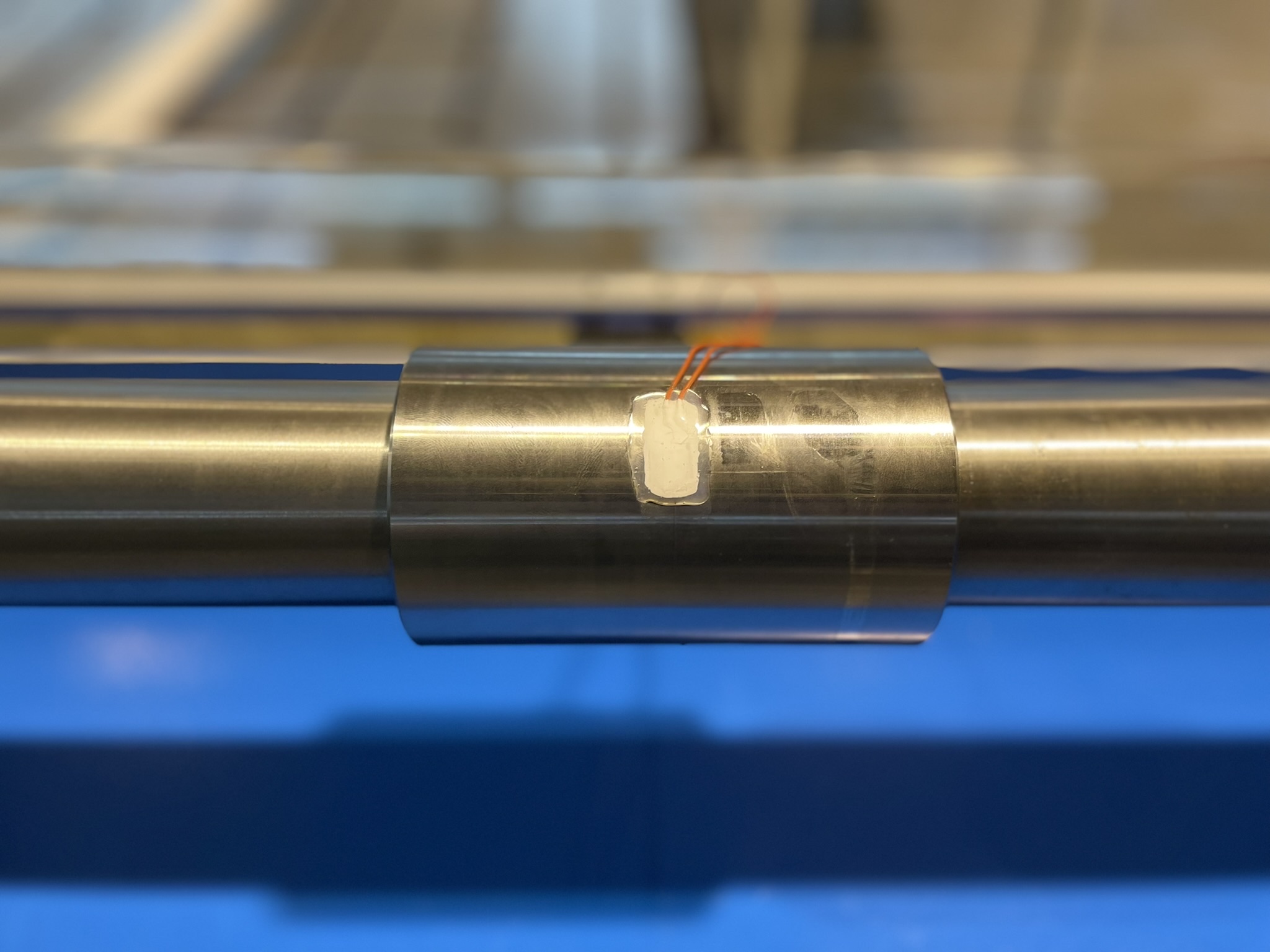

Systém SHPB využívá speciálně navržené nábojové a zkušební tyče, které zajišťují přesný přenos dynamického impulzu během vysoko deformačních zkoušek materiálů. Nábojové tyče slouží pro generování a vedení impulzní vlny s minimálním útlumem a maximální stabilitou průběhu, zatímco zkušební tyče jsou optimalizovány pro přesné snímání mechanické odezvy testovaného vzorku. Zkušební tyče jsou osazeny vysokorychlostními tenzometry, které umožňují extrémně rychlý a přesný záznam deformací vznikajících při průchodu napěťové vlny. Přesné umístění tenzometrů a kvalitní povrchová úprava tyčí zajišťují vysokou citlivost měření, minimální šum a maximální opakovatelnost výsledků. Celý systém tyčí je navržen s důrazem na souosost, homogenitu materiálu a přesnost geometrie, což je zásadní pro správnou interpretaci dynamických dat.
Hlavní výhody systému:
- Speciální nábojové tyče pro stabilní vedení impulzu
- Přesné zkušební tyče pro dynamická měření
- Vysokorychlostní tenzometry pro záznam deformací
- Minimální útlum a zkreslení napěťové vlny
- Vysoká opakovatelnost a přesnost měření
- Optimalizovaná geometrie a souosost systému
Výsledek – maximálně přesný přenos impulzu a spolehlivý záznam dynamických deformací pro vysoce opakovatelné SHPB zkoušky.
MEZERA

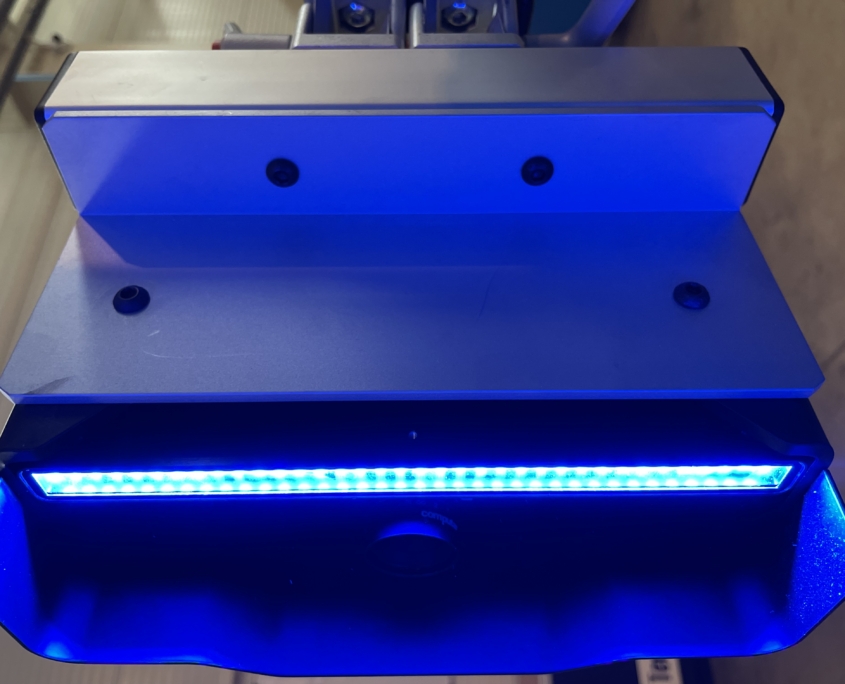

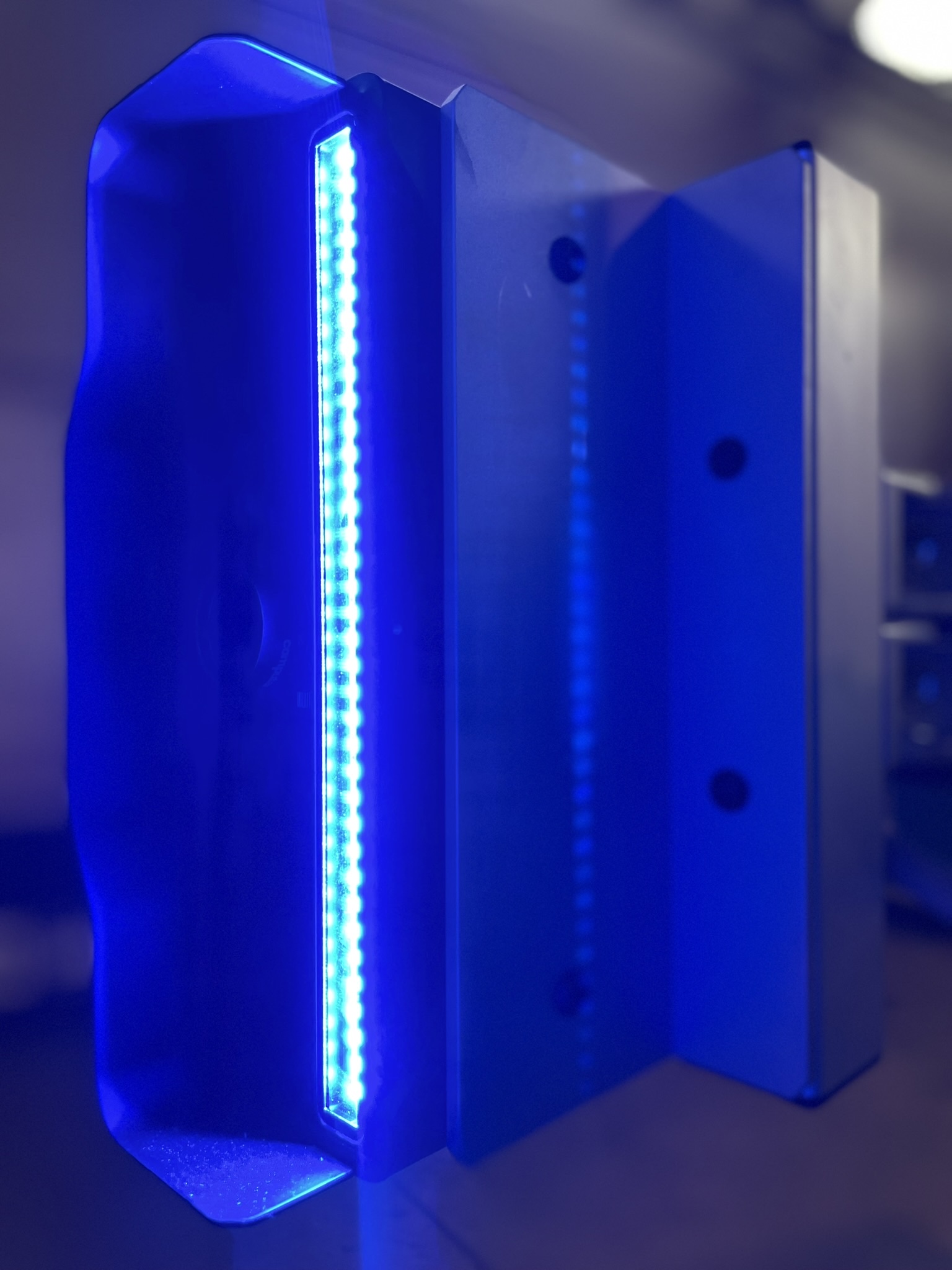

PŘÍSLUŠENSTVÍ PRO SHPB SYSTÉMY
Rozšíření testovacích možností pro detailní analýzu materiálů v extrémních podmínkách…
