H.6 – HORIZONTALE DYNAMISCHE PRÜFMASCHINEN BIS 10 MN
Horizontale dynamische Prüfmaschinen Serie H. 6 in Zugausführung bis 10MN sind für die mechanische Versuche von hochfesten Werkstoffen im dynamischen Modus mit frei einstellbarer Einspannlänge des Arbeitsraumes konzipiert. Diese Maschinenreihe zeichnet sich durch eine hohe Rahmensteifigkeit und mechanische Beständigkeit aus. Die Maschinen der H.6-Serie sind für die Prüfung von Konstruktionsseilen, hochfesten Ketten usw. konzipiert. Die Reichweite einer bestimmten Maschine hängt vom dynamischen Hub und der Frequenz ab. Aus diesen Parametern wird ein spezifisches Versuchsset abgeleitet, das aus einem Prüfrahmen, einem Servo-Hydraulikzylinder und einem Hydraulikaggregat der HAD-Serie mit HALT 18 – SIEMENS-Diagnose besteht.
Download:
MEZERA
Wir bieten technische Lösungen an – WIR SIND PROFIS
Individuelle Herangehensweise an die Vorrichtungen und die Maschine selbst…
MEZERA
Haupteigenschaften

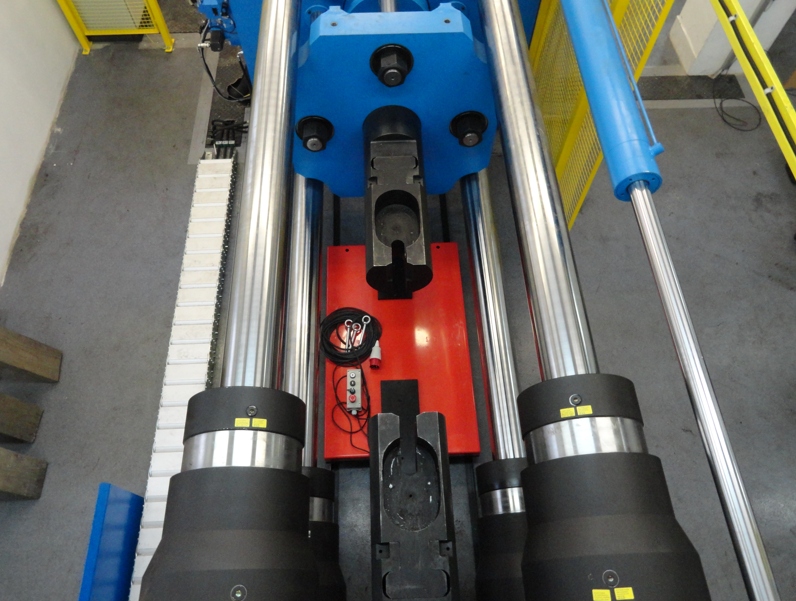

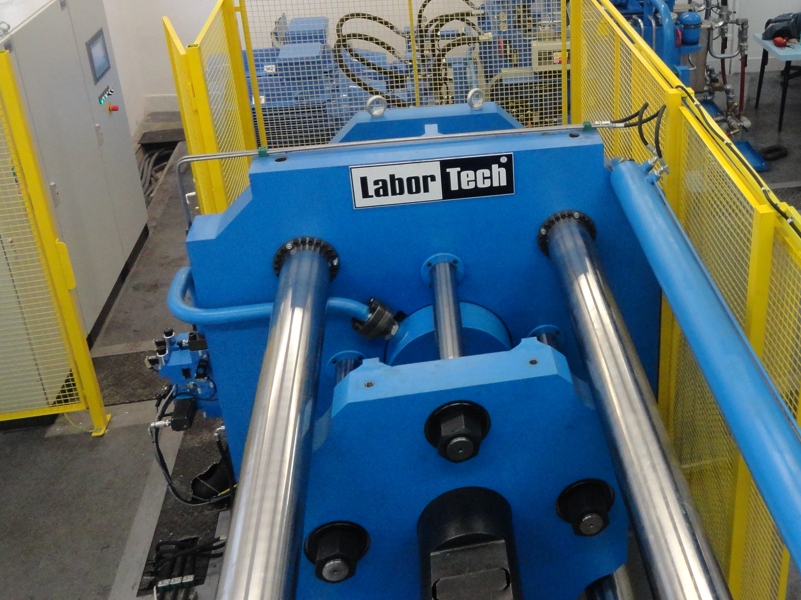

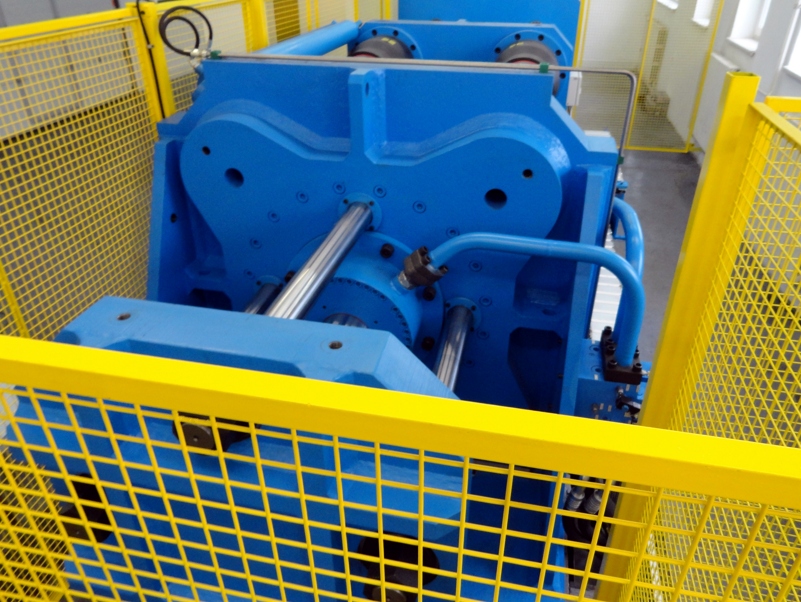

- Robustes horizontales Vier-Säulen-Design mit hoher Steifigkeit, mechanischer Beständigkeit und Langlebigkeit.
- Ergonomie und ausreichende Breite des Arbeitsplatzes ermöglichen eine problemlose Handhabung von Proben und Zubehör.

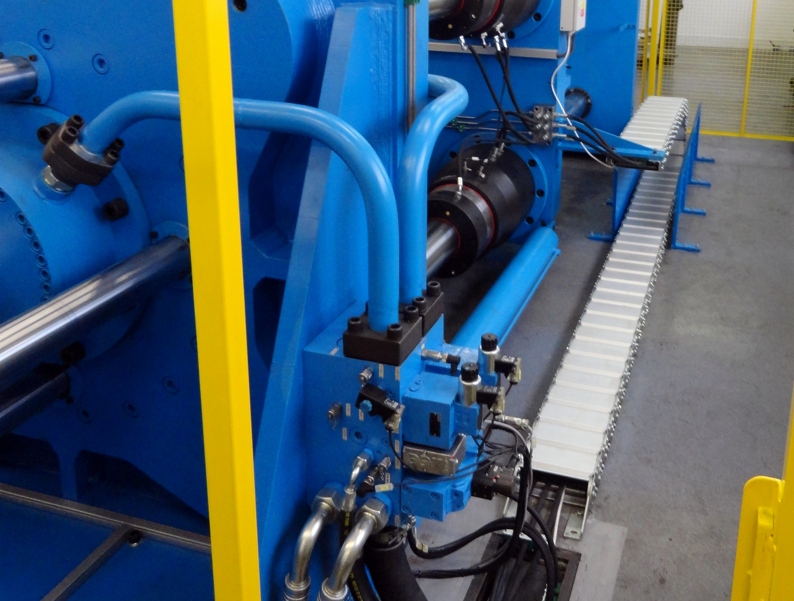

- Integrierter Servozylinder im Maschinenrahmen für Drücke von 210 oder 280 bar.
- Versuchssteuerung durch Proportional- oder Servoventil mit der Möglichkeit der Steuerung im Kraft- und Positionsregelkreis.
- Die vollständige Bewertung und das Versuchsmanagement werden durch die Test & Motion + Materialprüfsoftware – DYNPACK – bereitgestellt.
- Kraftsensor arbeitet in der Genauigkeitsklasse nach EN ISO 7500-1, ASTM E4 mit der Möglichkeit der Linearisierung.

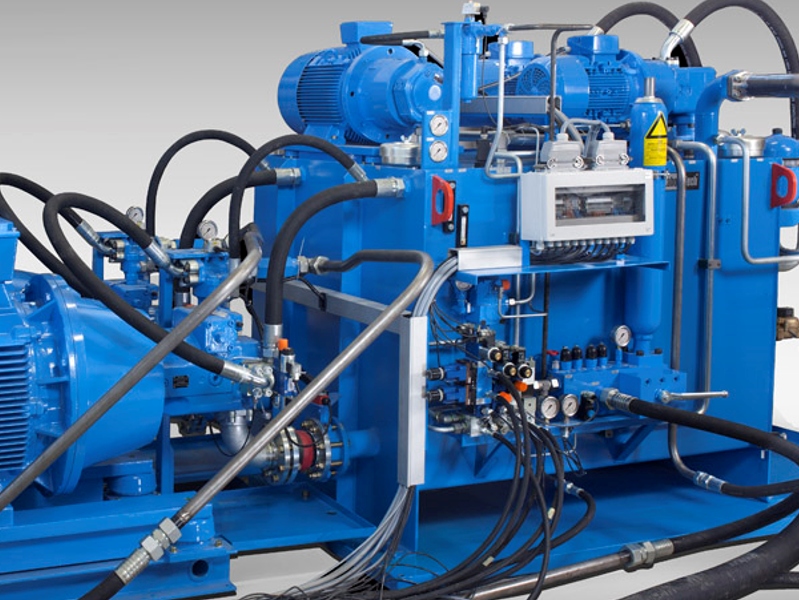

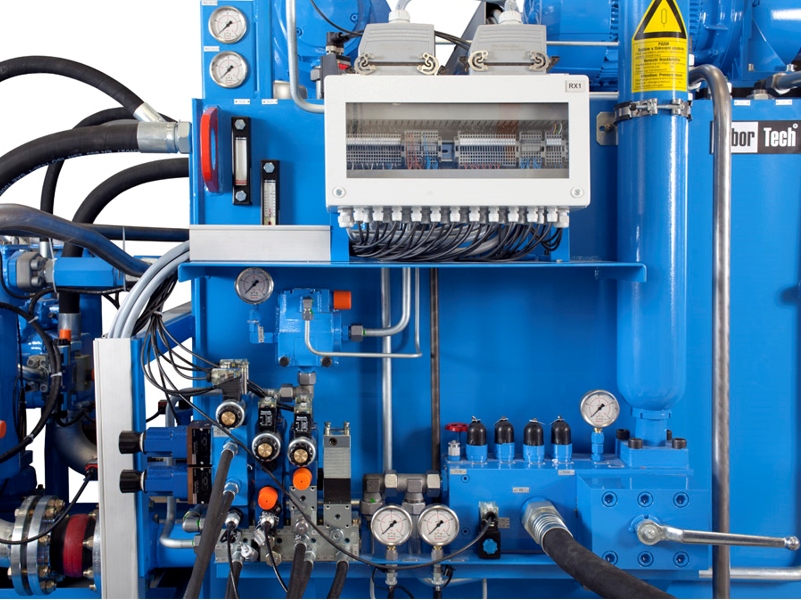

- Leistungsstarke Kompakt-Hydraulikaggregate der HAD-Serie mit niedrigem Geräusch dank PAC-System.
- Diagnose des Hydraulikaggregats HALT 18 gesteuert durch TOUCH LCD SIEMENS standardmäßig.
- Die Maschinen der H.6-Serie entsprechen allen oben genannten EG-Richtlinien für Maschinen und Geräte und arbeiten gemäß den neuen Sicherheitsfunktionen nach EN ISO 13850:2015.
- Die Steuerung der Maschine erfolgt über eine Mess- und Regelelektronik der EDCi-Serie mit einer Abtastfrequenz von 10 kHz. Analogsignal-Auflösungstakt ± 250.000 Teilungen (20 ms).
- Integration von Sondervorrichtungen oder Hydraulikbacken mit Keilklemmung.
- Hochpräzise Prüfungen mit spezieller horizontaler Temperaturkammer oder Hochtemperaturofen
Geprüfte Teile

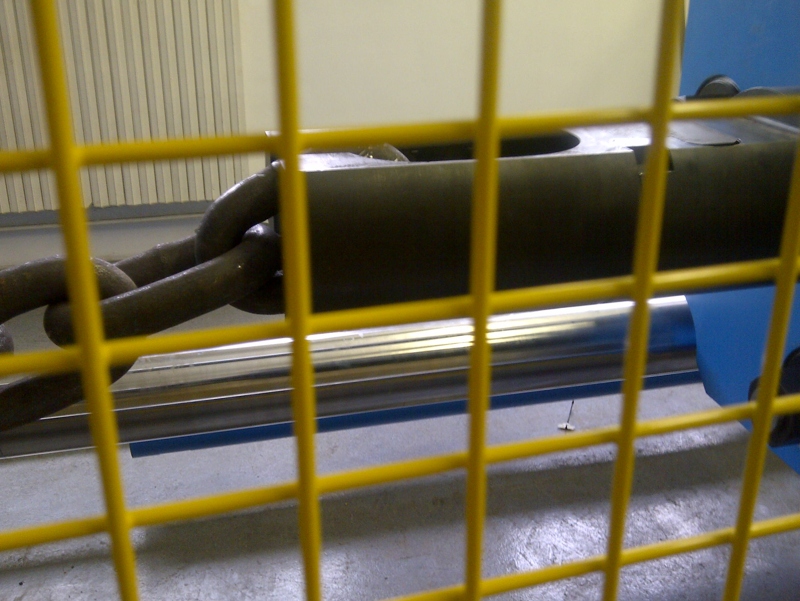

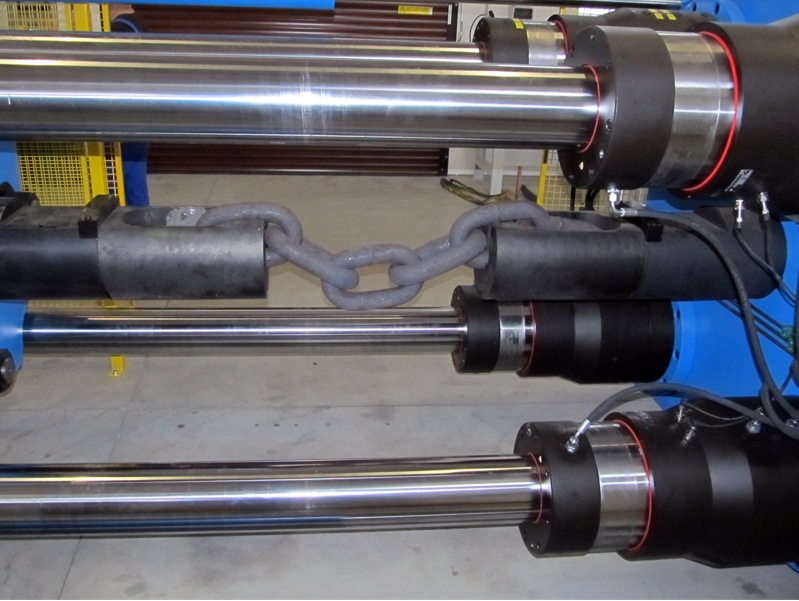

Horizontale dynamische Prüfmaschinen der Baureihe H. 6 in Zugausführung bis 10MN sind ideal für die dynamische Versuche dieser Teile:
- Hochfeste Ketten
- Bergbauketten
- Aufhängeketten
- Technische Ketten
- Schutzketten
- Traktionsketten usw.
Gemäß den Normen: DIN 20637, DIN 22 258-1, ČSN EN 13411-2, ČSN EN 13411-3, ČSN EN 13411-4, ČSN EN 13411-5, ČSN EN 13411-6, ČSN EN 13411-7, ČSN EN 12385-1 + A1, ČSN EN 1492-2 usw.
Produktmerkmale:
Jede Komponente, die auf horizontalen dynamischen Prüfmaschinen der H-Serie getestet wird, muss Testvorrichtungen haben, die zu 100% folgende Eigenschaften haben:
- Hohe
- Genauigkeit
- Rundlauf
- Härte
- Zähigkeit
- Mechanischer Widerstand
Alle Vorrichtungen werden in einem 3D-CAD-INVERTOR mit detaillierter Diagnostik im FEM-Verfahren konstruiert, gefertigt und anschließend in unserem Prüflabor anspruchsvollen Tests unterzogen. Wir garantieren das Ergebnis, wir sind Profis.
Versuchsauswertung
Test & Motion + – DYNPACK – intelligente, intuitive und leistungsstarke Software, mit der Sie die Produktivität und Prüfqualität in Ihren Prüfräumen und Prüflaboren steigern können. Sie können Ihre Prüfungen rationalisieren, verfeinern und beschleunigen und Ihre Prüfumgebung anpassen, um es Bedienern zu erleichtern, die mechanischen Eigenschaften von Materialien in einem dynamischen einachsigen oder mehrachsigen Versuchsmodus nach EN, ISO, DIN, ASTM, und GOST-Standards zu messen.
Sagen Sie, was Sie wollen und was Sie von der Software erwarten, und wir werden das für Sie realisieren.
Unsere Spezialisten sind in der Lage, eine maßgeschneiderte Maschine oder ein automatisiertes System mit einem hohen Maß an Qualität und Einzigartigkeit zu entwerfen und herzustellen. Bei der Vorrichtungsplanung beginnt die Optimierung oft mit Details und in 3D-STEP-Formaten oder DWF-Viewern. Bei der Entwicklung von LABORTECH-Produkten legen wir großen Wert auf die Qualität, das Design und die Erschwinglichkeit unserer Produkte. Bei der Auslegung von Maschinen und Anlagen achten wir auf die minimale Umweltbelastung und UMWELTSCHUTZDESIGN gemäß der Norm ČSN EN ISO 14001:2016. Die Genauigkeit, Zuverlässigkeit, Lebensdauer und mechanische Beständigkeit unserer Maschinen werden in einem Test- und Kalibrierzentrum überprüft.
MEZERA
Haben Sie Fragen zu unseren Produkten?
Zögern Sie nicht, unsere Produktexperten zu kontaktieren.
Wir freuen uns auf Ihr Interesse.
–
MEZERA
TABELLE DER TECHNISCHEN PARAMETER Serie H.6 bis 4MN
- Technische Daten
- Produktcode
- Maximale Last
- Querhauptverstellung
- Querhauptklemmung
- Steifigkeit der Maschine 1m
- max. Frequenz / Hub
- Maschinenhöhe – A
- HA-Höhe. -A1
- Maschinenbreite – B
- HA-Breite – B1
- Breite Umhausung – B3
- Maschinentiefe – C
- HA-Tiefe – C1
- Arbeitsraumbreite – D
- Säulendurchmesser – E
- Arbeitsraumlänge – F
- Verschiebung – G
- Gewicht
- Stromverbrauch
- Einheit
- –
- kN
- –
- –
- kN/mm
- Hz / mm
- mm
- mm
- mm
- mm
- mm
- mm
- mm
- mm
- mm
- mm
- mm
- kg
- kVA
- LabTest 6.3000H.6
- 1.08061118
- 3000
- Elektrohydraulisch
- Elektrohydraulisch
- 8500
- 5 / 5
- 2000
- 1700
- 6150
- 1150
- 6990
- 2400
- 1550
- 840
- 160
- 2850
- 1900
- 32100
- 300
- LabTest 6.4000H.6
- 1.08061216
- 4000
- Elektrohydraulisch
- Elektrohydraulisch
- 9800
- 5 / 5
- 2000
- 1700
- 6150
- 1150
- 6990
- 2450
- 1550
- 820
- 180
- 2712
- 1900
- 33200
- 300
MEZERA
Software Test&Motion+ – DYNPACK
Intuitive Software für dynamische Langzeittests, die Sie begeistern werden…
Test & Motion + – DYNPACK – intelligente, intuitive und leistungsstarke Software, mit der Sie die Produktivität und Prüfqualität in Ihren Prüfräumen und Prüflabors steigern können. Sie können Ihre Tests rationalisieren, verfeinern und beschleunigen und Ihre Testumgebung anpassen, um es Bedienern zu erleichtern, die mechanischen Eigenschaften von Materialien in einem dynamischen einachsigen oder mehrachsigen Testmodus mit Unterstützung für EN, ISO, DIN, ASTM und GOST-Standards messen.
