CHK.2 – CHK.3 – Rázová kyvadlová kladiva na kovy do 750J

Rázová kyvadlová kladiva řady CHK. 2 a CHK.3 s nominální energií 450J a 750J patří díky své přesnosti, tuhosti, spolehlivosti, ergonomickému uspořádání a originalitě mezi světovou špičku v oblasti rázových zkoušek. Rázová kladiva LABORTECH jsou vyráběná modulárně v několika modifikacích, které se dají navzájem kombinovat a díky tomu se dobře hodí jak do zkušeben pro zajištění kvality, tak i do výzkumu a vývoje.

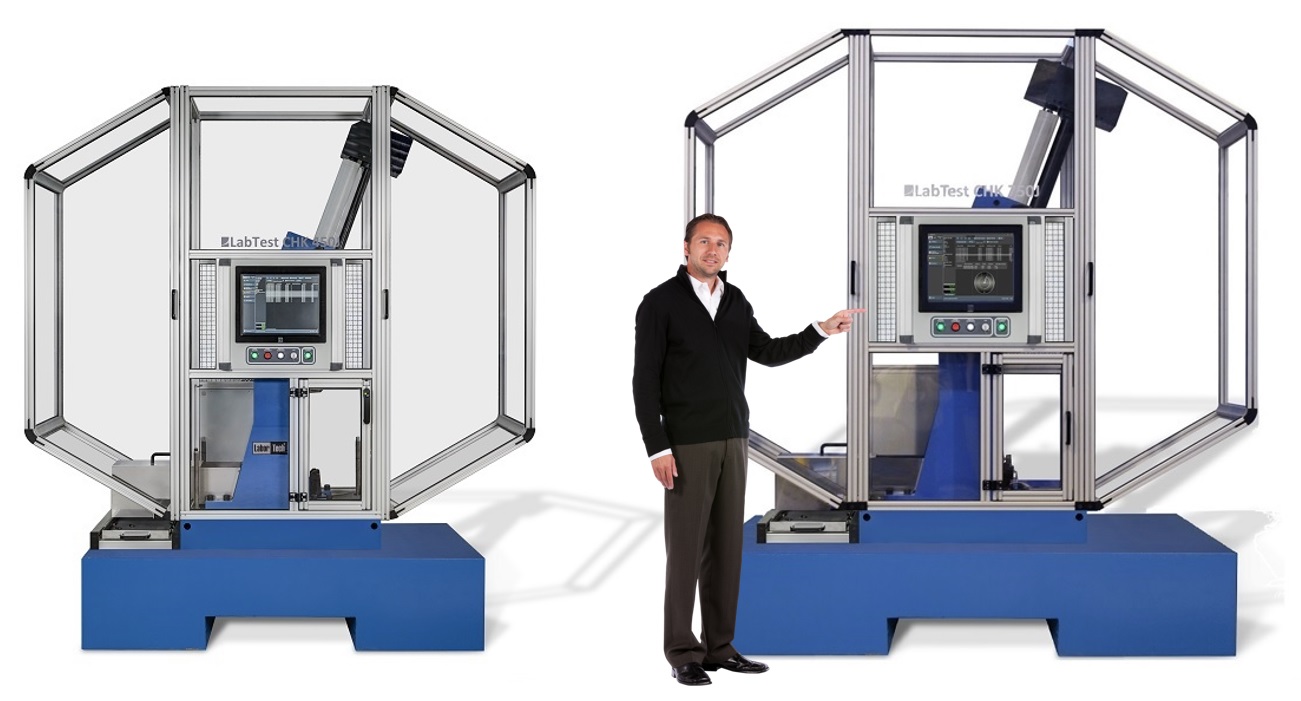

2022 - sestava II - CHK.2-CHK.3 - 1300x700

Download:

LabTest CHK.2 do 450J

Download:

LabTest CHK.3 do 750J

MEZERA

KLÍČOVÉ VLASTNOSTI ŘADY CHK.2 a CHK.3

MEZERA

Použití rázových kyvadlových kladiv v souladu s normami ČSN EN ISO 148-1, ČSN EN ISO 14556, ASTM E23, ASTM E 2298, GOST 9454-78, BS131-1, ZF 15-53, ČSN EN ISO 148-2, ČSN EN ISO 11343 a jinými firemními standardy.
Stroj vhodný pro testování vrubové houževnatosti metodami: Charpy, Izod, Brugger, rázové zkoušky v tahu kovových vzorků.
Vysoká přesnost, tuhost a mechanická odolnost spojená s ideální ergonomií.
Kompaktní ovládání stroje přes integrovaný 17“ touch LCD monitor zabudovaný v rámu stroje.
Digitální a analogové zobrazení naměřených hodnot.

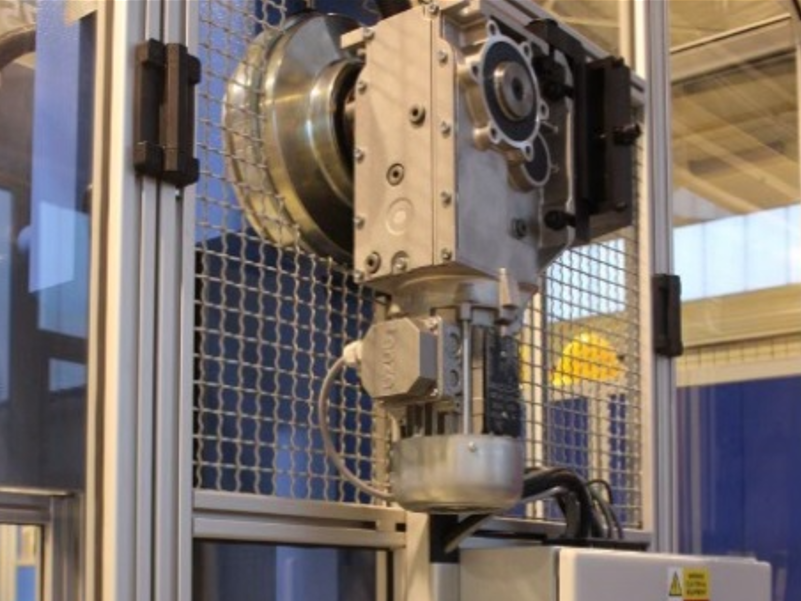

Tichý a přesný AC servo pohon s nízkou hlučností, plynulým nastavením rychlosti a rychlým automatickým návratem beranu do základní pozice.
Automatická identifikace beranu a břitů v základu stroje.
Stroje řady CHK odpovídají všem uvedeným směrnicím ES o strojních a zařízeních a pracují v souladu s novými bezpečnostními funkcemi dle EN ISO 13850:2017 .
Základ stroje s možností rozšíření o INSTRUMENTACI, ÚHLOVÉ NASTAVENÍ a ROBOTIZACI.
Integrovaný sběrný koš vzorků pro zachycení 95% přeražených vzorků.
Poloautomatické elektrické centrování vzorků.

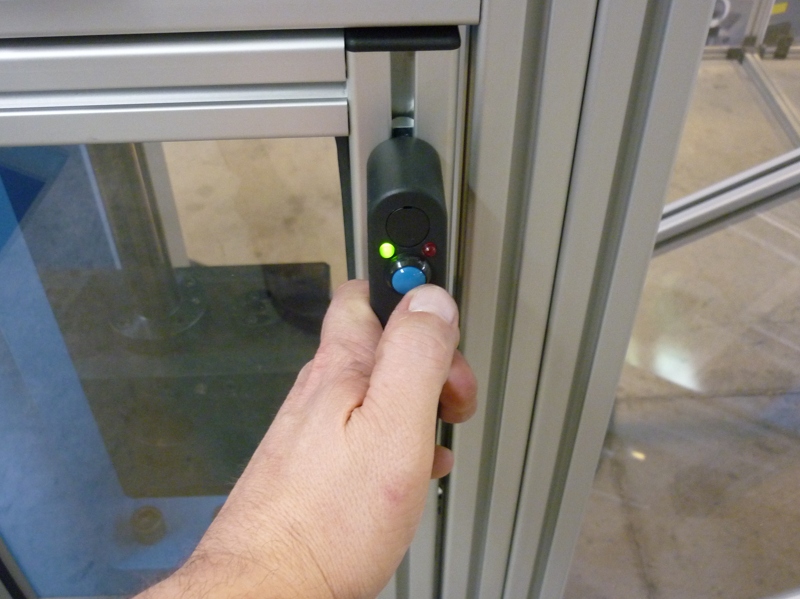

Start zkoušky pomocí tlačítka na dveřích.
Možnost rozšíření stroje o různé chladící komory, robotická pracoviště, QR kódování, betonový podstavec atd.

VIDEA NA RÁZOVÝCH KYVADLOVÝCH KLADIVECH CHK.2 a CHK.3

Rázová zkouška s nastavitelným úhlem

Instrumentovaná rázová zkouška v souladu s normou EN ISO 14556 včetně IMPACTTest modulu – A s možností nastavení jakéhokoli výchozího úhlu nebo výchozí energie.

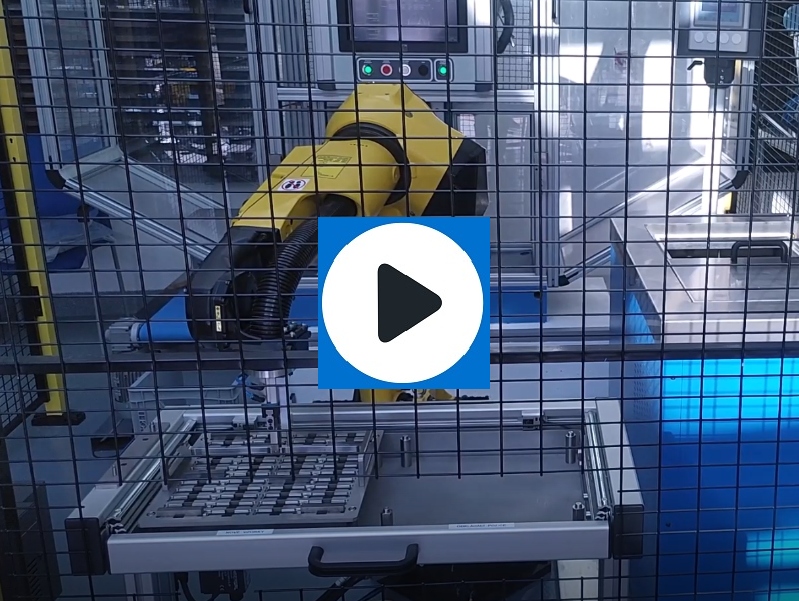

Zkouška vrubové houževnatosti v robotickém pracovišti X-RUNNER

Robotické pracoviště pro zkoušky vrubové houževnatosti X-RUNNER dle normy EN ISO 148-1 s výměnnými zásobníky na 48 vzorků a automatickou teplotní komorou s kapalným médiem pro teploty -80 °C.

Rázová zkouška instrumentovaného kladiva CHK.3 – 750J

Instrumentovaná rázová zkouška v souladu s normou EN ISO 14556 a EN ISO 148-1

MEZERA

Máte dotazy týkající se našich produktů?

Neváhejte kontaktovat naše odborníky na produkty.

Těšíme se na Váš zájem.

Konkrétní poptávka

–

MEZERA

ZKOUŠENÍ NA RÁZOVÝCH KLADIVECH CHK.2-3 S RŮZNÝM PŘÍSLUŠENSTVÍM

Veliký sortiment modulů a příslušenství v souladu s normami …

2022 - CHK.2-3-Základ stroje 1 - 800x600

2022 - CHK.2-3-Základ stroje 6 - 800x600

2022 - CHK.2-3-Základ stroje 2 - 800x600

2022 - CHK.2-3-Základ stroje 4 - 800x600

2022 - CHK.2-3-Základ stroje 5 - 800x600

2022 - CHK.2-3-Základ stroje 3 - 800x600

Standardy, které jsou v základu rázového kladiva řady CHK

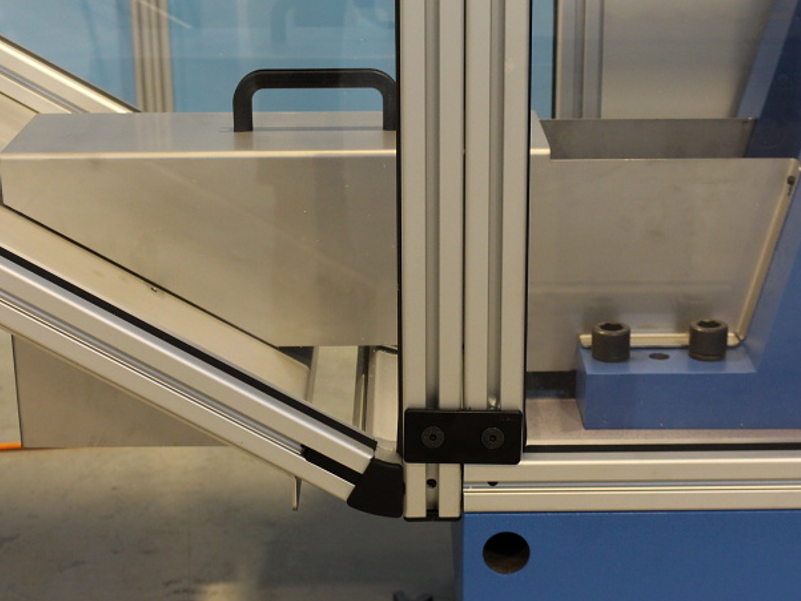

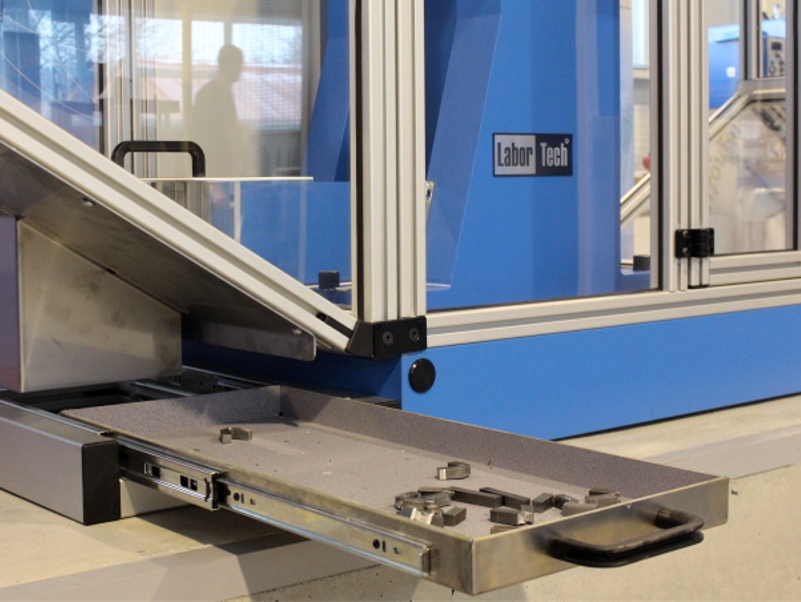

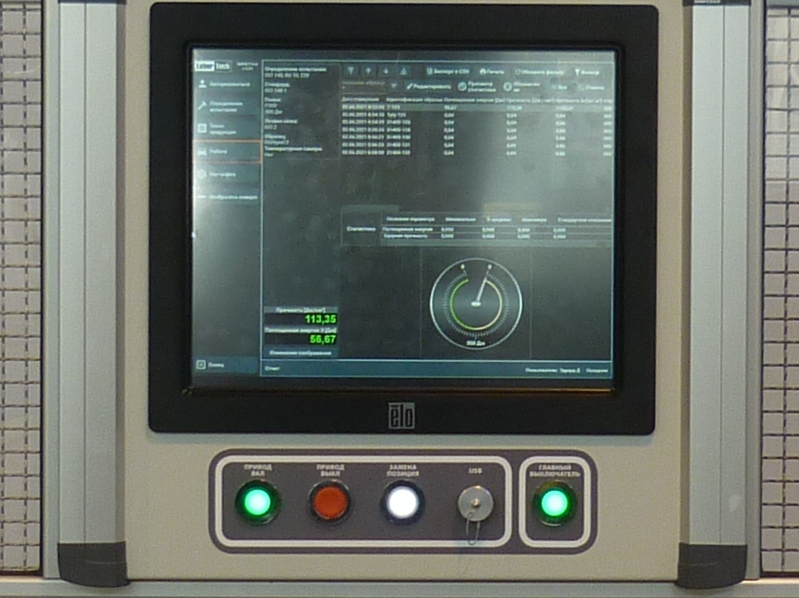

Integrovaný dotykový 17“ touch LCD monitor se software IMPACTTest, digitální a analogové zobrazení naměřených hodnot, automatická identifikace beranu a břitů, integrovaný sběrný koš vzorků pro zachycení 95% přeražených vzorků, integrovaný šuplík na přeražené vzorky, start zkoušky pomocí tlačítka na dveřích atd.

2022 - CHK.2-3-Rázová zkouška z různými opěrami, berany a břity 1 - 800x600

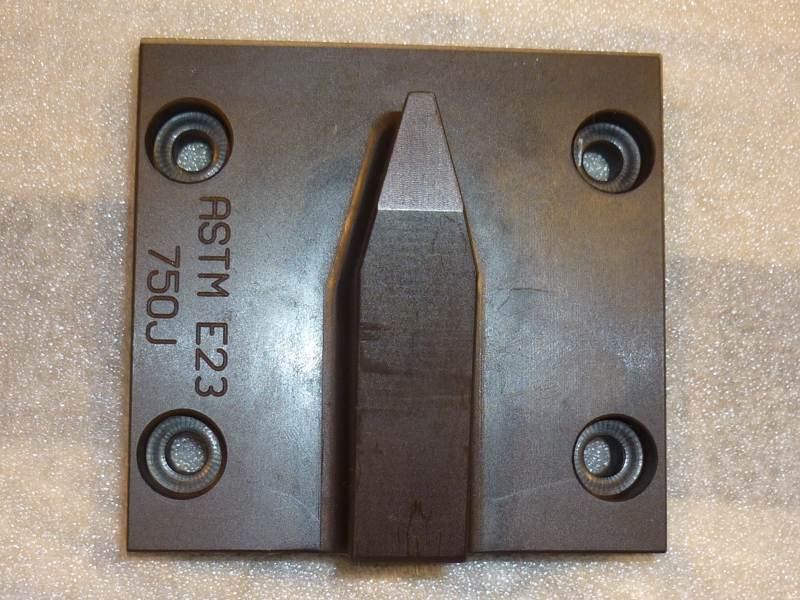

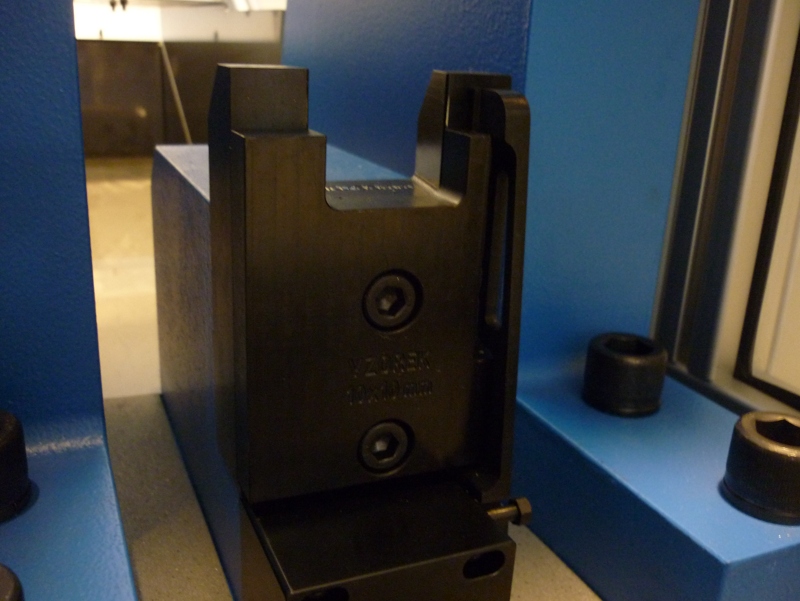

Rázová zkouška z různými opěrami, berany a břity

Rázové palice (beran) podle různé nominální energie, opěry a břitu v souladu s normami EN ISO 148-1, EN ISO 148-2, EN ISO 14556, ASTM E23, ASTM E 2298, GOST 9454-78 atd.

2022 - CHK.2-3-Rázová zkouška s perifériemi od firmy LABORTECH 3 - 800x600

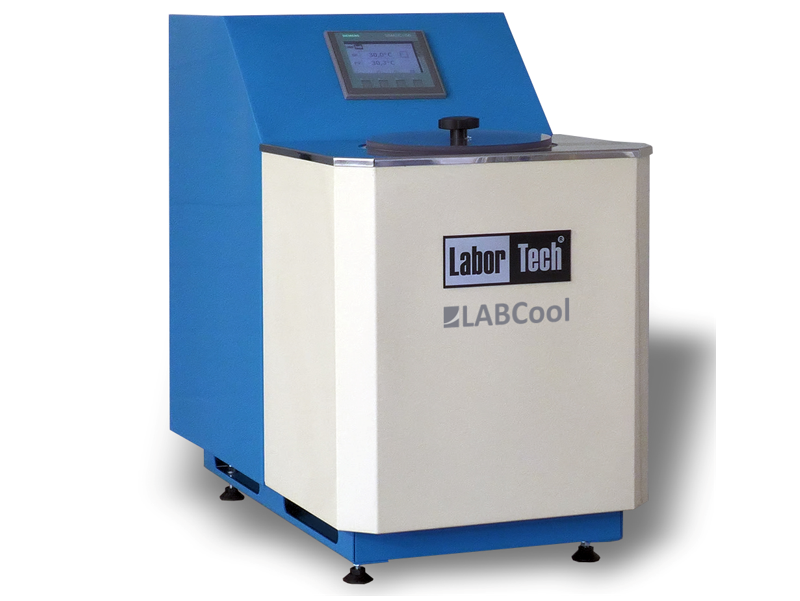

Rázová zkouška s perifériemi od firmy LABORTECH

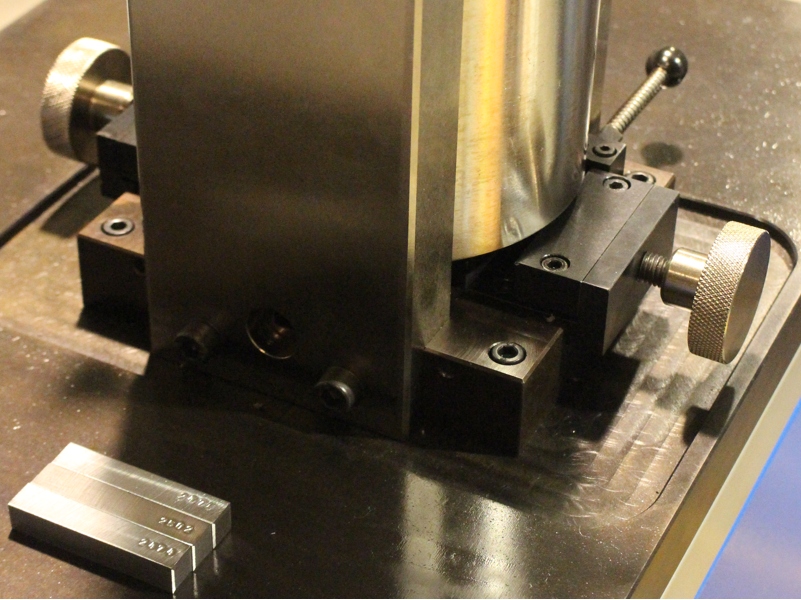

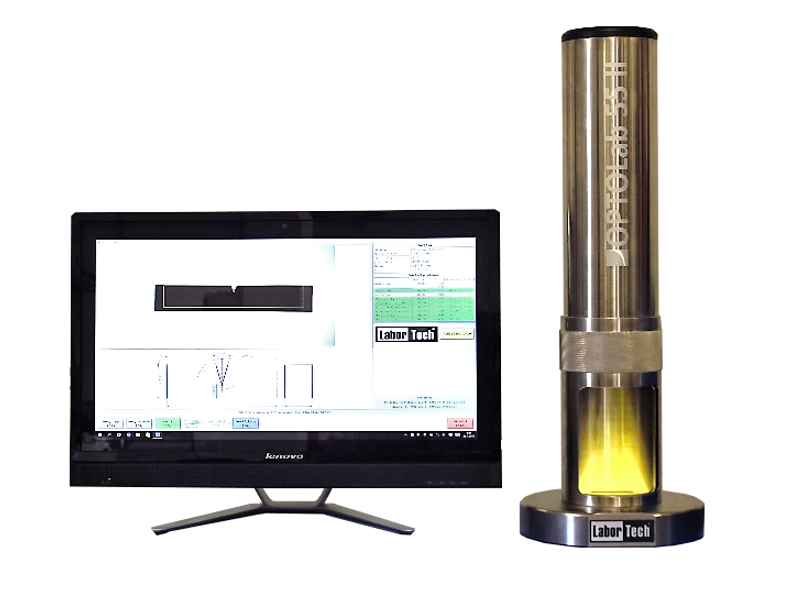

Zařízení VRE pro přípravu vzorků dle normy EN ISO 148-1 – V2, U2, U3 a U5, zařízení OPTOLab 55 II pro kontrolu vzorků dle EN ISO 148-1, ASTM E23 a GOST

MEZERA

MODIFIKACE rázových kladiv CHK.2-3

Základní stroj, který lze jednoduše rozšířit o další moduly ..

Modul INSTRUMENTACE – I

Automatické zaznamenávání výsledků instrumentované zkoušky včetně zpětné modifikace a vyhodnocení dle EN ISO 14556:2015

Záznam více křivek, zvětšování pomocí ZOOM – zjišťování x, y souřadnic u jednotlivých samplů atd.

Dynamická linearizace u ASTM E 2298.

Linearizace průběhu instrumentovaných břitů včetně kalibrace dle EN ISO 148-2, ASTM E 23 a ASTM E 2298

Základní technické údaje:

Vzorkovací frekvence – 4 MHz, Efektivní A/D převodník -16 bit / 4 kanály, dráhové rozlišení 0,07 mm

Modul NASTAVITELNÝ ÚHEL – A

Nastavení a zachycení zkušebního beranu speciální magnetickou spojkou, která nabízí nebývalé možnosti, jak provádět zkoušku vrubové houževnatosti spojené s vývojem nových materiálů.

Volně elektronicky nastavitelný počáteční úhel s přesností na 0,05° bez jakéhokoli úhlového omezení.

Po zahájení testu se rameno nastaví do předem definované polohy, čeká se na ustálení a dojde k přeražení vzorku.

Základní technické údaje:

Rázová rychlost kyvadla – 3 až 100 % (max. 5,5 m/s) Nastavitelná počáteční energie v rozsahu: 7 až 100 % Nastavitelný počáteční úhel v rozsahu: 15 až 100 %

Modul YELOW RUNNER – BR

Softwarový modul BR je určený pro robotický systém BLUE RUNNER a YELOW RUNNER firmy LABORTECH.

Tyto systémy byly vytvořeny především proto, aby bylo možné minimalizovat vliv obsluhy na reprodukovatelnost výsledků zkoušek založením a přerážením vzorků do 5 sec tak, jak to ukládá norma EN ISO 148-1.

Tento modul lze použít jak na modul BASIS, tak pro modul I, A nebo kombinovaný IA.

Základní technické údaje:

Komunikace a řízení s teplotní komoru pro teploty do -95° včetně zásobníkového systému. Komunikace s optickou kontrolu vzorků OPTOLab 55 II včetně databázové výměny naměřených dat. Automatický výběr vzorků z nadefinovaného zásobníku. Automatické hlídání teploty – Modul – T atd.

MEZERA

Software IMPACTTest

Měření rázové houževnatosti materiálů a průběhu nárazové síly, který si zamilujete …

IMPACTTest – inteligentní, intuitivní a výkonný software, který je nedílnou součástí všech rázových kyvadlových kladiv řady LabTest CHK od firmy LABORTECH. Tento software vám pomůže zvýšit produktivitu a kvalitu zkoušení ve vašich zkušebnách a testovacích laboratořích. Můžete zefektivnit, zpřesnit a zrychlit provádění vašich testů a přizpůsobit své testování prostředí tak, aby bylo snadné pro provozovatele měření mechanických vlastností materiálů metodou vrubové houževnatosti dle norem EN, ISO, DIN, ASTM a GOST.

MEZERA

Základní vlastnosti software IMPACTTest – BASIC

Inteligentní, intuitivní a výkonný software určený pro rychlé a racionální rázové zkoušky
Software určený pro zkoušku rázem v ohybu dle norem ČSN EN ISO 148-1, ISO 148-2, ASTM E23, GOST 9454-78, EN ISO 14556:2015, ČSN 420382, ČSN 420383, EN ISO 179, ISO 9854, ISO 8256, ASTM D1822, ASTM D256
Neomezený počet zkušebních metod, modulový systém knihoven navržených pro normované zkoušky, snadná orientace v předem navolených definicích s vizualizací opěr, břitů a palic.
Editovatelné typy vzorků a zkušebních norem včetně modifikace názvu položek.
Digitální zobrazování všech aktuálních hodnot včetně analogového zobrazení energie.
Ukládání naměřených dat do databáze s možností filtrace podle definice, zakázky, data atd.
Statistické vyhodnocení dat a grafů, rozsáhlý výběr statistických metod
Rozsáhlý kalibrační mód dle EN ISO 148-2 již ve standardu.
Automatické časování chlazení před zkoušením dle EN ISO 148-1 a ASTM E23.
Přenos dat z teplotní komory, teploměru, optické kontroly vzorků OPTOLab 55 II atd.
Multijazyčná verze (ČJ, EN, DE, FR, POL, RU, ESP atd.)
Tisk protokolu ve formátu PDF.
Export dat do CSV – BASIS, nebo do MY SQL a MS SQL
Časově neomezená licence
Instalace na jakýkoli počítač bez použití licence atd.
Nastavení uživatelských práv, přihlášení obsluhy
