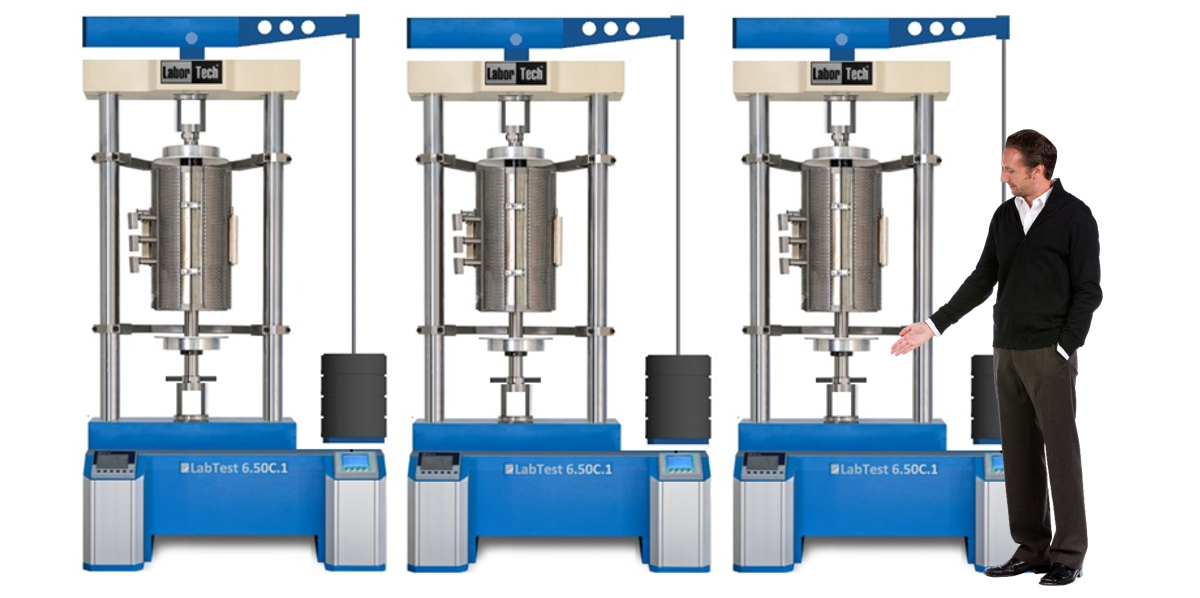

C. 1 – ZKUŠEBNÍ STROJE CREEP S PÁKOVÝM MECHANISMEM A ZÁVAŽÍM

Firma LABORTECH nabízí zkušební stroje pro dlouhodobé zkoušky C.1, kde je konstantní zátěž vyvozována pákovým mechanismem a závažím. Všechny námi vyráběné modifikace CREEP testovacích systémů C.1 jsou navrženy tak, ať se může zákazník plně spolehnout na jeho funkci a přesnost při dlouhodobém konstantním zatěžování (tečení materiálu) silou nebo napětím včetně protažení a při konstantní homogenní teplotě ve vysokoteplotní peci se spolehlivou deklaraci výsledků i po 100 000 hodinách nepřetržitého zatěžování.

MEZERA

Klíčové vlastnosti řady C.1

Přesnost, souosost a životnost, to jsou parametry ve standardu

MEZERA

  • Stroj na testování materiálů pro klasické zkoušky tečení s konstantní gravitační silou.
  • Typy zkoušek: testy růstu/rozšíření trhlin, testy tečení do roztržení, protržení, klasické zkoušky tečení.
  • Typy zkušebních norem: ISO 204, ASTM E139, EN 2002-005, ASTM E1457.
  • Libovolná aplikace zatížení s řízenou silou.
  • Vertikální stojanové provedení s vysokou tuhostí, zaručenou mechanickou souosostí a životností.
  • Konstantní zatížení pomocí pákového mechanismu, závaží a gravitační síly po dobu více jak 100 000 hodin.
  • Konstrukce stroje v souladu s EN ISO 204, ASTM E 292 a ASTM E139, GOST 10145, GOST 3248.
  • Odolné vibrační podložky pro zamezení přenosu vibrací.
  • Automatické ukončení testu po přetržení vzorků.
  • Automatické dorovnávání pákového mechanismu do horizontální polohy.
  • Třída přesnosti 1 dle ISO 7500-2 -4 až 100% jmenovitého zatížení.
  • LCD SIEMENS zakomponovány do rámu stroje,  snadno dotykově ovladatelné, komfort obsluhy stroje na velmi vysoké úrovni.
  • Řízení stroje je prováděno měřící a řídící elektronikou SIEMENS S7-1200.
  • Vzorkovací frekvencí 1000Hz. Rozlišovací úroveň analogových signálů ± 32.000 dílků.
  • Připojení k PC – komunikace přes Modbus TCP.
  • Připojení teplotního regulátoru SIEMENS TC-22 přes Modbus RTU.
  • Integrovaná UPC jednotka na pokrytí elektrických výpadků.
  • Souosost nastavena podle dle normy ASTM E1012.
  • Křížové břity přispívají k axiálnímu vyrovnání podle požadavků ISO 204, ASTM E292, ASTM E139 a NADCAP.
  • Kloubové upnutí (pomocí břitů) ve dvou místech.
  • Systém nastaven jednotkou BENTROD – vyhodnocení a optimalizace soustředné i hranové korekce souososti.
  • Speciální topné spirály pro dlouhodobé zkoušky se samostatnými termočlánky = teplotní homogenita pole.
  • Regulátor teploty SIEMENS TC-22 s přesným řízením zabudovaný v rámu stroje.
  • Široký teplotní rozsah s tolerancemi lepšími než ISO 204 a ASTM E139.
  • Jeden, dva nebo tři termočlánky – v závislosti na délce vzorku, materiálu a tvaru.
  • Integrovaný intuitivní zkušební software LOTETest zabezpečuje řízení stroje (pozvolné uvolňování závaží).
  • Sběr dat a zobrazení naměřených hodnot z kanálu síly (pokud je součástí silový snímač), kanálu protažení a teploty na vzorku v závislosti na čase.
  • Jako vyšší forma sběru dat, databázového ukládání, generování vlastních metod atd. slouží software CREEPTest.
  • Stroje firmy LABORTECH na základě své koncepce a konstrukce odpovídají všem uvedeným směrnicím ES o strojních a zařízeních.
  • Používají se pouze nejmodernější bezpečnostní techniky a osvědčené průmyslové komponenty pracující v souladu s normami: EN ISO 12100:2011, EN ISO 14120:2017, EN ISO 60204-1 ed.3,  EN ISO 13850:2017, EN 61000-6-2 ed. 3, EN 614-1+A1:2009 atd.

MEZERA

ZKOUŠKY NA CREEPTest C.1 S RŮZNÝM PŘÍSLUŠENSTVÍM

S naším sortimentem příslušenství obsáhnete všechny testy …

MEZERA

Zkušebními přípravky

Upínací a středící přípravky určené pro dlouhodobé zkoušky s přípravky do vysokoteplotních pecí.

Používané materiály: Allooy, Haynes, MAR

Extenzometry mechanické

Extenzometry do vysokoteplotních pecí pro dlouhodobé zkoušky – kontaktní do 1600°C

Rozlišení ISO9513: Třída 0.5 ASTME83-10: Třída 0,5

Video extenzometry

VIDEO extenzometry do vysokoteplotních pecí pro dlouhodobé zkoušky – bezkontaktní do 1400°C.

Rozlišení ISO9513: Třída 0.2 ASTME83-10: Třída A

Vysokoteplotní pece

Vysokoteplotní pece v rozsahu teplot od 200 do 1600°C s tolerancemi lepšími než ISO 204 a ASTM E139.

Řízení teploty SIEMENS TC-22 až pro 6 termočlánků.

MEZERA

Máte dotazy týkající se našich produktů?

Neváhejte kontaktovat naše odborníky na produkty.

Těšíme se na Váš zájem.

MEZERA

TABULKA TECHNICKÝCH PARAMETRŮ řady C.1

  • Technická data
  • Kód produktu
  • Maximální zatížení
  • Poměr páky

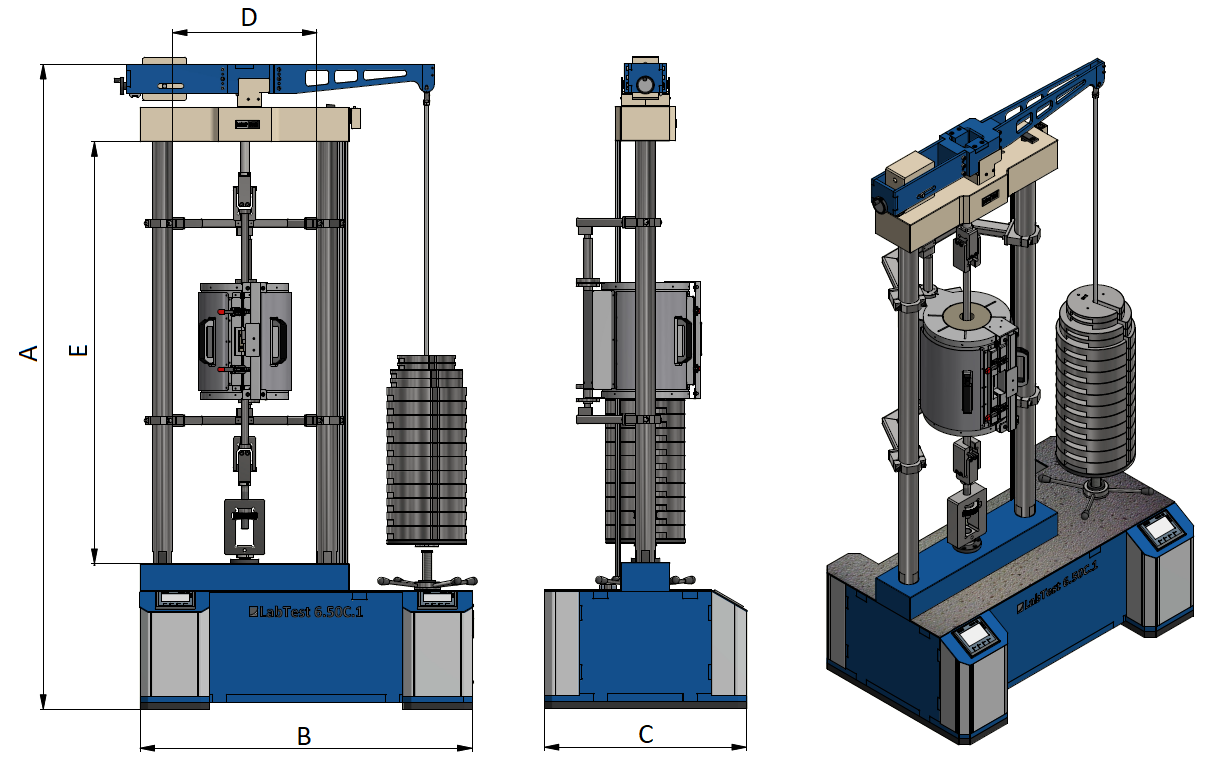

  • Rozměry stroje
  • Výška stroje – A
  • Šířka stroje – B
  • Hloubka stroje – C
  • Výška prostoru – E*
  • Šířka prostoru – D
  • Hmotnost stroje
  • Zkušební rychlost
  • Max. zdvih
  • Přesnost měření
  • Jednotky
  • kN
  • mm
  • mm
  • mm
  • mm
  • mm
  • kg
  • mm/min
  • mm
  • 6.10C.1
  • 1.03010420
  • 10
  • 1:20
  • 2130
  • 1150
  • 700
  • 1460
  • 520
  • 590
  • 50
  • 150
  • ISO 7500-2
  • 6.30C.1
  • 1.03010019
  • 30
  • 1:20
  • 2280
  • 1150
  • 700
  • 1460
  • 500
  • 665
  • 50
  • 150
  • Třída přesnosti 1
  • 6.50C.1
  • 1.03010119
  • 50
  • 1:20
  • 2280
  • 1150
  • 700
  • 1460
  • 500
  • 665
  • 50
  • 150
  • 4 až 100%
  • 6.100C.1
  • 1.03010219
  • 100
  • 1:20
  • 2280
  • 1150
  • 700
  • 1460
  • 500
  • 665
  • 30
  • 150
  • jmenovitého zatížení
