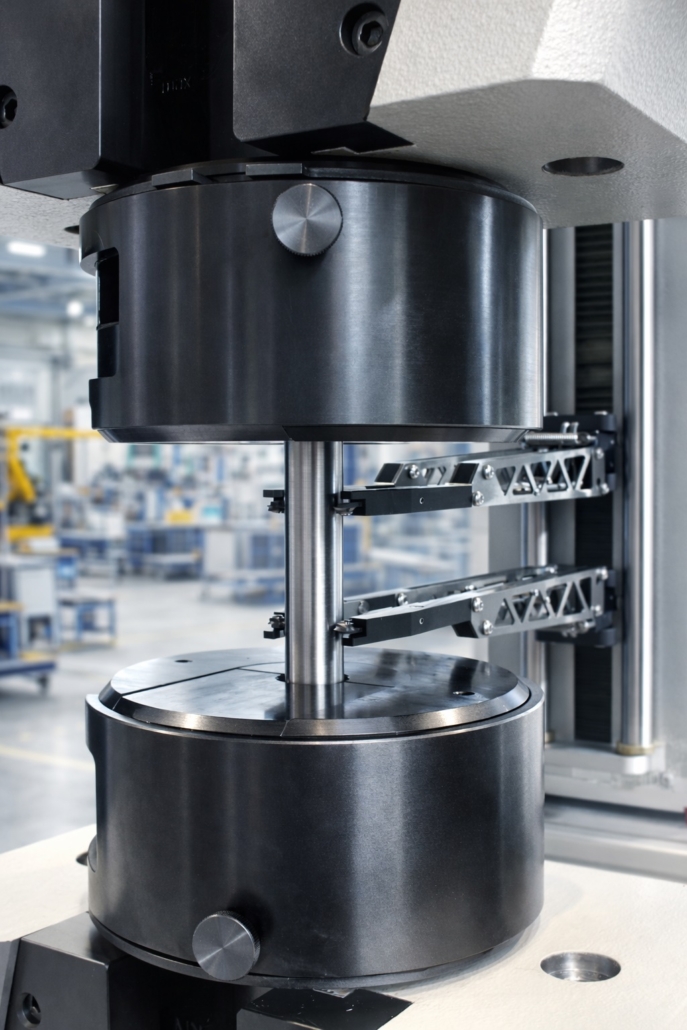

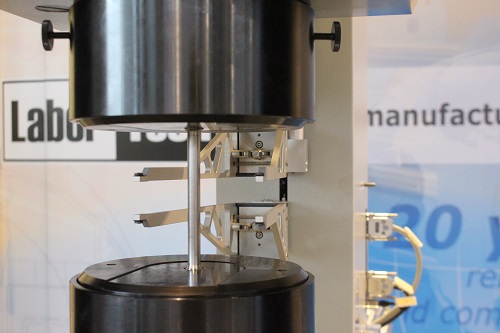

Bajonetové a závitové čelisti představují specializované upínací řešení zkušebních strojů LABORTECH určené pro přesné a souosé upnutí normalizovaných kovových vzorků. Jsou navrženy pro spolehlivý přenos zatížení bez prokluzu při statických i cyklických zkouškách.

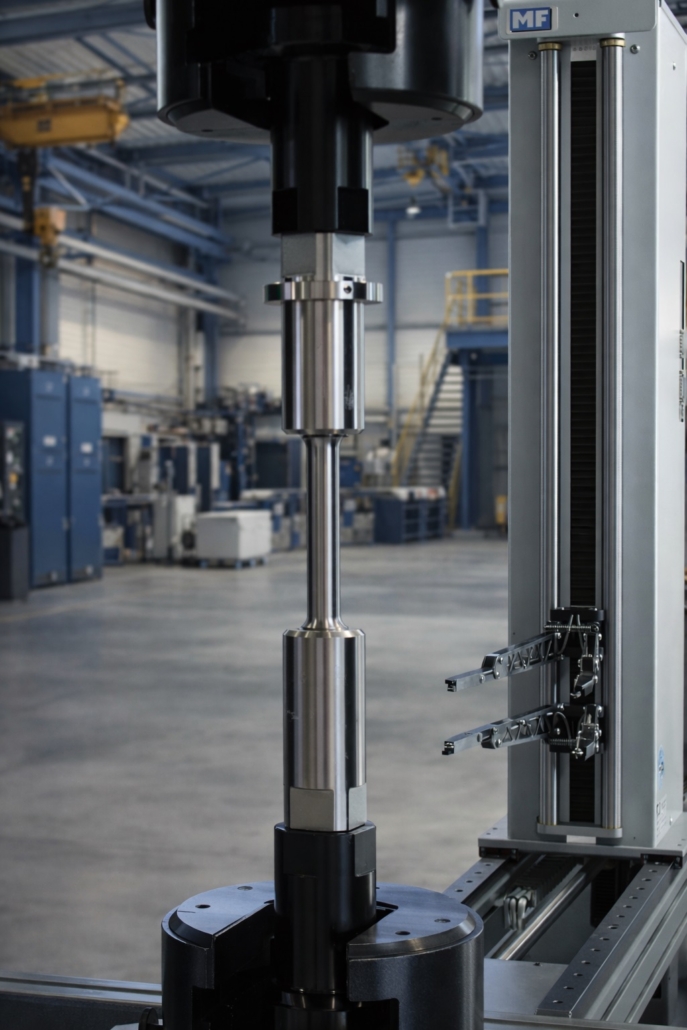

Bajonetový systém umožňuje rychlou výměnu vzorků při zachování vysoké tuhosti a přesného vystředění. Závitové upnutí zajišťuje pevné a definované spojení, které je vhodné zejména pro vysoce pevné materiály a dlouhodobé zatěžování.
Tyto čelisti se používají pro tahové zkoušky kovů podle EN ISO 6892-1, EN ISO 6892-2 a jejich ASTM ekvivalentu ASTM E8.
Současně jsou vhodné pro dlouhodobé a únavové zkoušky dle ISO 12106, ASTM E606, DIN 50100, ASTM E399, ASTM E647 a ASTM E466.
Díky robustní konstrukci, výměnným adaptérům a vysoké tuhosti systému představují bajonetové a závitové čelisti univerzální řešení pro přesné, opakovatelné a normativně vyhovující zkoušení kovových materiálů.
Bajonetová a závitové čelisti pro tahové zatížení do 600kN
Bajonetové čelisti a přípravky pro statické, dynamické a vysokoteplotní testy, na které se můžete spolehnout

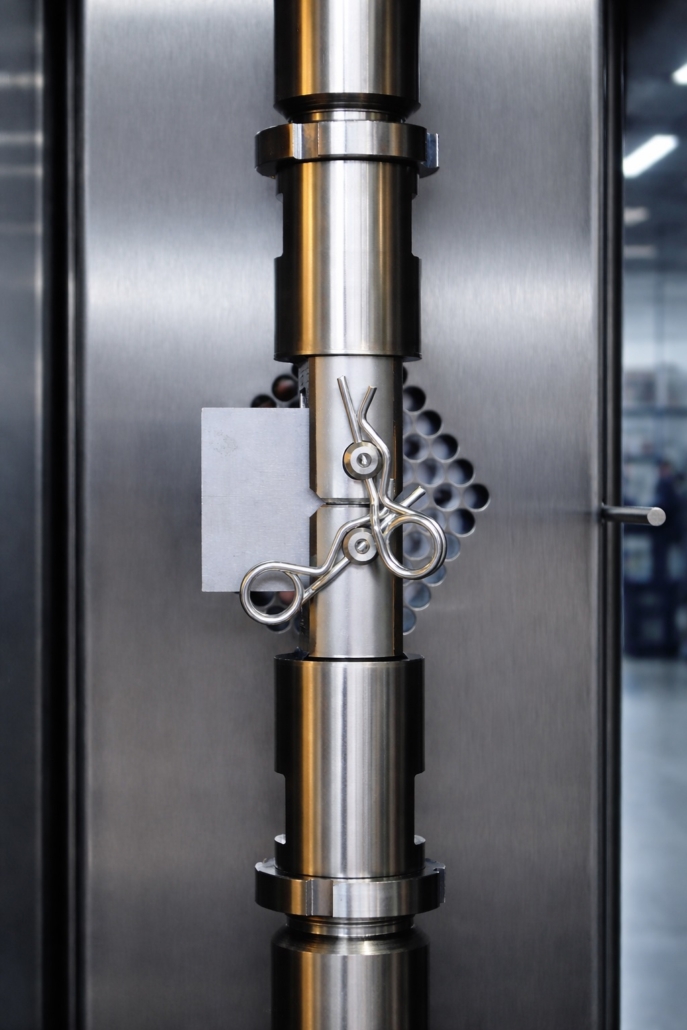

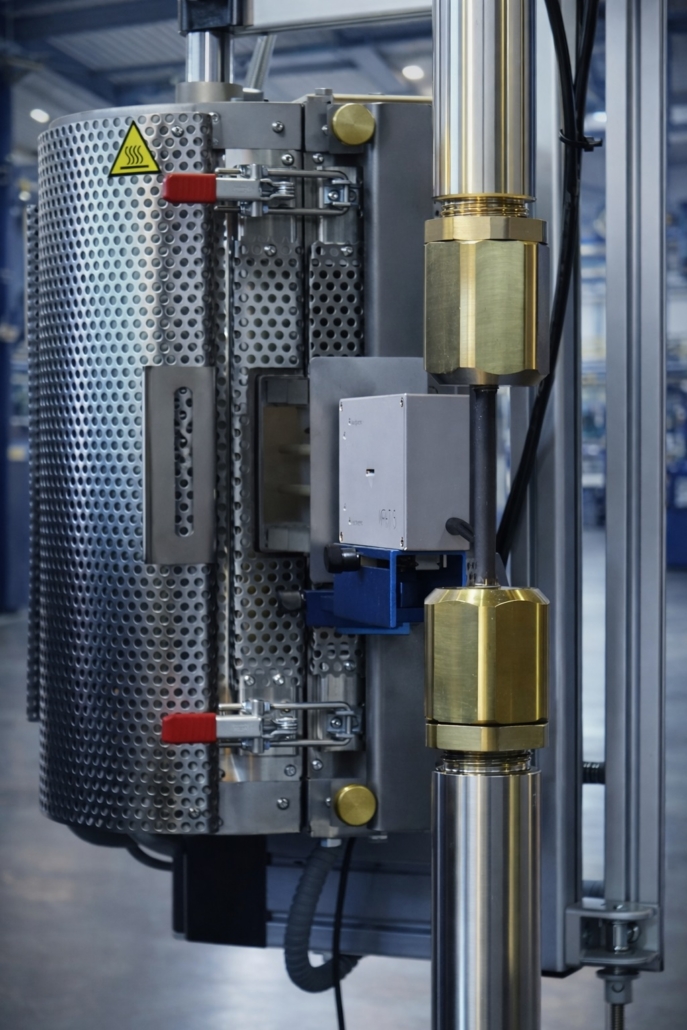

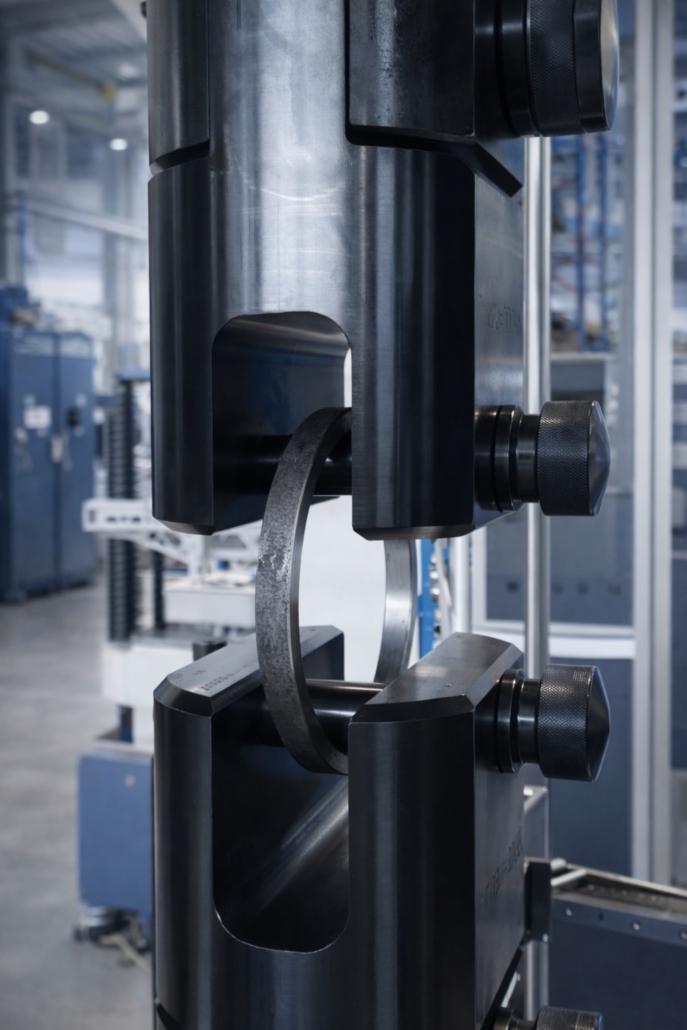

BAJONETOVÉ PŘÍPRAVKY DO ČELISTÍBAJONETOVÉ ČELISTI PŘÍMÁ MONTÁŽZÁVITOVÉ ČELISTI DO 600kNČELISTI PRO DYMAMICKÉ TESTYPŔÍPRAVKY PRO VYSOKOTEPLOTNÍ TESTYPŘÍPRAVKY NA TESTOVÁNÍ KROUŽKŮ
Mechanické samosvorné čelisti s aretací pro vložení vzorku řada LTW-M
Všeobecný popis
Mechanické samosvorné čelisti do 100 kN jsou určeny pro přesné a bezpečné tahové zkoušky širokého spektra materiálů. Konstrukce využívá optimalizovaný úhel sevření, díky němuž dochází během zkoušky k automatickému a konstantnímu dotahování vzorku silou, což minimalizuje riziko prokluzu. Čelisti umožňují snadnou výměnu vložek a jsou vybaveny aretací rozevření horní čelisti pro komfortní zakládání vzorku. Vložky jsou uloženy v přesném rybinovém vedení, které zajišťuje vysokou přesnost a opakovatelnost sevření. Integrované centrovací zařízení se stupnicí umožňuje vždy založit vzorek přesně v ose zatížení a na stejné místo.
Hlavní specifikace:
- Maximální zatížení: 100 kN
- Provedení: antracitový perleťový povrch (pokojové teploty) a nerezové provedení (teplotní komory)
- Samosvorný mechanismus s optimalizovaným úhlem sevření
- Konstantní dotahování vzorku během zkoušky
- Aretace rozevření horní čelisti
- Rybinové uložení vložek pro vysokou přesnost
- Centrovaní vzorku pomocí nastavitelné stupnice
- Připojení ke snímači/přírubě: přesná díra s odpovídající maticí dle zatížení + zajišťovací kolík
- Typy vložek: ploché (pro ploché vzorky) a V-vložky (pro kulaté vzorky)
- Povrch vložek: pyramidový
- Varianty vložek: testování materiálů do 1300 MPa nebo do 2000 MPa
Použití:
Mechanické vysokopevnostní samosvorné čelisti řada LTW-M
Všeobecný popis
Mechanické samosvorné čelisti do 600 kN jsou určeny pro přesné a bezpečné tahové zkoušky širokého spektra materiálů. Konstrukce využívá optimalizovaný úhel sevření, díky němuž dochází během zkoušky k automatickému a konstantnímu dotahování vzorku silou, což minimalizuje riziko prokluzu. Čelisti umožňují snadnou výměnu vložek a jsou vybaveny aretací rozevření horní čelisti pro komfortní zakládání vzorku. Vložky jsou uloženy v přesném rybinovém vedení, které zajišťuje vysokou přesnost a opakovatelnost sevření. Integrované centrovací zařízení se stupnicí umožňuje vždy založit vzorek přesně v ose zatížení a na stejné místo.
Hlavní specifikace:
- Maximální zatížení: 600 kN
- Provedení: antracitový perleťový povrch (pokojové teploty) a nerezové provedení (teplotní komory)
- Samosvorný mechanismus s optimalizovaným úhlem sevření
- Konstantní dotahování vzorku během zkoušky
- Aretace rozevření horní čelisti
- Rybinové uložení vložek pro vysokou přesnost
- Centrovaní vzorku pomocí nastavitelné stupnice
- Připojení ke snímači/přírubě: přesná díra s odpovídající maticí dle zatížení + zajišťovací kolík nebo příruba
- Typy vložek: ploché (pro ploché vzorky) a V-vložky (pro kulaté vzorky)
- Povrch vložek: pyramidový
- Varianty vložek: testování materiálů do 1300 MPa nebo do 2000 MPa
Použití:
Mechanické samosvorné čelisti bez posuvu vložek řada LTWS-M
Všeobecný popis
Tyto samoupínací čelisti vzorků jsou určeny pro spolehlivé upnutí vzorků při tahových zkouškách. Konstrukce je založena na klínovém principu, kdy je hlavní uchopovací síla během zkoušky generována právě klínovým působením – se zvyšujícím se zatížením roste i přítlačná síla čelistí. Tělo držáku se při zatěžování pohybuje ve svislém směru (nahoru), zatímco samotné čelisti se pohybují pouze vodorovně. Tento princip zajišťuje rovnoměrné sevření vzorku, minimalizuje riziko prokluzu a přispívá k vysoké opakovatelnosti výsledků. Robustní konstrukce a jednoduchá manipulace umožňují rychlé zakládání vzorků a stabilní přenos zatížení i při vyšších silách.
Hlavní specifikace:
- Maximální zatížení: 150 kN
- Provedení: niklový povrch (pokojové teploty)
- Samosvorný mechanismus s optimalizovaným úhlem sevření
- Konstantní dotahování vzorku během zkoušky
- Posuv čelistí je zajištěn rotační maticí se čtyřmi upínacími prvky
- Připojení ke snímači/přírubě: přesná díra s odpovídající maticí dle zatížení + zajišťovací kolík
- Typy vložek: ploché (pro ploché vzorky) a V-vložky (pro kulaté vzorky)
- Povrch vložek: pyramidový
- Varianty vložek: testování materiálů do 1300 MPa nebo do 2000 MPa
Použití:
Mechanické samosvorné čelisti s předpětím řada LTW-M
Všeobecný popis
Mechanické samosvorné čelisti řady LTW-M jsou určeny pro tahové zkoušky s možností nastavení předpětí upnutí. Vložky jsou dotahovány pomocí kličky, která umožňuje přesné nastavení počátečního přítlaku vzorku ještě před zahájením zkoušky. Konstrukce kombinuje samosvorný princip s klínovým působením, kdy se během zatěžování zvyšuje uchopovací síla. Vložky mají vlastní vedení a boční ozubení, což zajišťuje stabilní a přesné sevření vzorku. Maximální zatížení je 50 kN, při zavřených „dvířkách“ až 100 kN. Při zkouškách do 100 kN je maximální dovolená tvrdost zkoušeného materiálu 30 HRC. Řada LTWP je vhodná pro aplikace vyžadující kontrolované předpětí, vysokou opakovatelnost a bezpečné upnutí vzorku.
Hlavní specifikace:
- Maximální zatížení: 50 kN, 100 kN – při zavřených dvířkách
- Provedení: antracitový perleťový povrch (pokojové teploty)
- Samosvorný mechanismus pomocí kličky
- Konstantní dotahování vzorku během zkoušky
- Uložení vložek pomocí vedení a bočního ozubení
- Připojení ke snímači/přírubě: přesná díra s odpovídající maticí dle zatížení + zajišťovací kolík
- Typy vložek: ploché (pro ploché vzorky) a V-vložky (pro kulaté vzorky)
- Povrch vložek: pyramidový
- Varianty vložek: testování materiálů do 1500 MPa (50kN)
Použití:
Pneumatické samosvorné čelisti řada LTW-P
Všeobecný popis
Pneumatické samosvorné čelisti řady LTWP jsou určeny pro přesné a bezpečné tahové zkoušky. Optimalizovaný úhel sevření zajišťuje automatické a konstantní dotahování vzorku během zkoušky a minimalizuje prokluz. Sevření je ovládáno pneumaticky pomocí nožních pedálů nebo dálkového ovladače RMCi 7 a vyšší, což zvyšuje komfort a rychlost obsluhy. Vložky jsou snadno vyměnitelné, uloženy v přesném rybinovém vedení a doplněny centrovacím zařízením se stupnicí pro přesné založení vzorku v ose. Konstrukce zároveň umožňuje připojení dalšího příslušenství, např. tlačných talířů, přípravků pro trojbodový ohyb nebo bajonetových čelistí.
Hlavní specifikace:
- Maximální zatížení: 600 kN
- Rozsah vstupního tlaku 2 až 10 bar
- Provedení: antracitový perleťový povrch
- Samosvorný pneumatický mechanismus s optimalizovaným úhlem sevření
- Konstantní dotahování vzorku během zkoušky
- Rybinové uložení vložek pro vysokou přesnost
- Centrovaní vzorku pomocí nastavitelné stupnice
- Připojení ke snímači/přírubě: přesná díra s odpovídající maticí dle zatížení + zajišťovací kolík nebo příruba
- Typy vložek: ploché (pro ploché vzorky) a V-vložky (pro kulaté vzorky)
- Povrch vložek: pyramidový
- Varianty vložek: testování materiálů do 1300 MPa nebo do 2000 MPa
Použití:
Pneumatické samosvorné čelisti řada LTW-P
Všeobecný popis
Pneumatické samosvorné čelisti řady LTWP jsou určeny pro přesné a bezpečné tahové zkoušky. Optimalizovaný úhel sevření zajišťuje automatické a konstantní dotahování vzorku během zkoušky a minimalizuje prokluz. Sevření je ovládáno pneumaticky pomocí nožních pedálů nebo dálkového ovladače RMCi 7 a vyšší, což zvyšuje komfort a rychlost obsluhy. Vložky jsou snadno vyměnitelné, uloženy v přesném rybinovém vedení a doplněny centrovacím zařízením se stupnicí pro přesné založení vzorku v ose. Konstrukce zároveň umožňuje připojení dalšího příslušenství, např. tlačných talířů, přípravků pro trojbodový ohyb nebo bajonetových čelistí.
Hlavní specifikace:
- Maximální zatížení: 600 kN
- Rozsah vstupního tlaku 2 až 10 bar
- Provedení: antracitový perleťový povrch
- Samosvorný pneumatický mechanismus s optimalizovaným úhlem sevření
- Konstantní dotahování vzorku během zkoušky
- Rybinové uložení vložek pro vysokou přesnost
- Centrovaní vzorku pomocí nastavitelné stupnice
- Připojení ke snímači/přírubě: přesná díra s odpovídající maticí dle zatížení + zajišťovací kolík nebo příruba
- Typy vložek: ploché (pro ploché vzorky) a V-vložky (pro kulaté vzorky)
- Povrch vložek: pyramidový
- Varianty vložek: testování materiálů do 1300 MPa nebo do 2000 MPa
Použití:
