Modernizace zkušebních systémů

Modernizacemi zkušebních strojů se firma LABORTECH zabývá více jak 23 let. Za tuto dobu jsme zmodernizovali více jak 150 zkušebních strojů, tvrdoměrů, vyvažovacích strojů a zkušebních zařízení, u kterých jsme schopni měřit veličiny jako je síla, dráha, krouticí moment, vibrace atd.

Námi nabízené modernizace zkušebních systémů splňují všechny bezpečnostní předpisy dle evropských a mezinárodních standardů. U modernizací využíváme komponenty, které se osvědčily u nových námi dodávaných zkušebních strojů, zařízení a systémů. Mezi tyto komponenty patří měřicí a řídící elektroniku, hydraulické agregáty, pohon či zkušební software T&M, FESTTest, IMPACTTest, KMTest atd., které se osvědčily u nových námi dodávaných zkušebních strojů, zařízení a systémů.

LABORTECH – to je ten vhodný, spolehlivý a kompetentní partner pro modernizaci Vašeho stávajícího zkušebního stroje.

Elektromechanické stroje

Hydraulické stroje

Tvrdoměry

Rázová kladiva

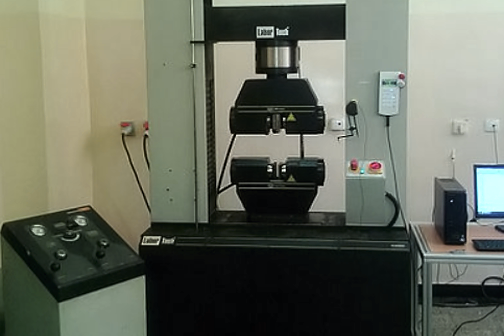

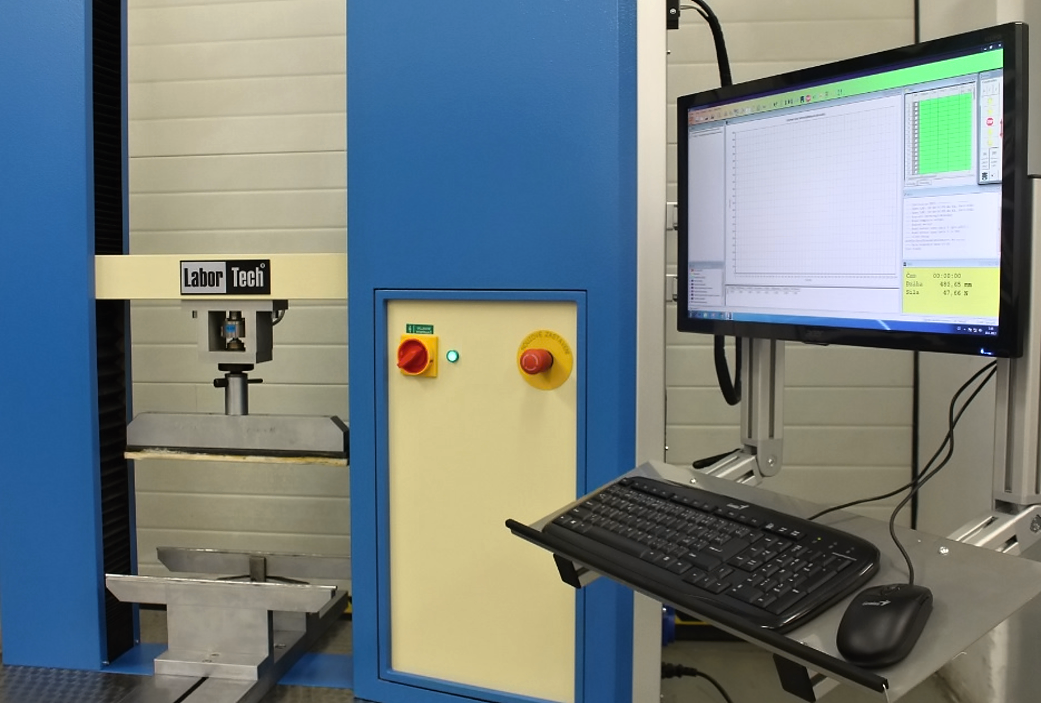

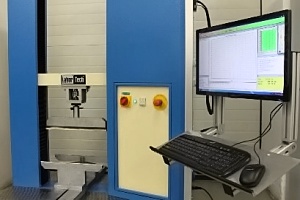

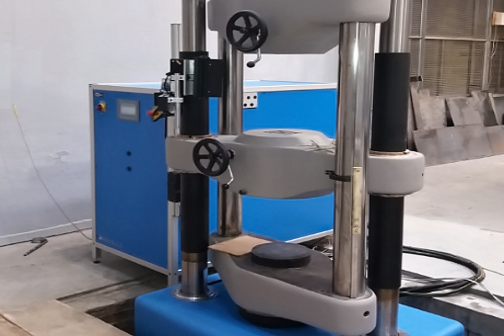

ME 17 – MODERNIZACE ELEKTROMECHANICKÝCH ZKUŠEBNÍCH STROJŮ

Modernizace elektromechanických zkušebních strojů systémem ME 17-1 spočívá v tom, že zachován pouze původní rám stroje a doplněn o novou pohonnou AC servo jednotku se zpětnovazebním řízením a novým systém sběru dat. Tento systém modernizace je velice efektivní a je plně srovnatelný s řízením nových strojů řady LabTest E a lze ho aplikovat na stroje od všech výrobců tzn. INSTRON, ZWICK, WALTER-BAI, FRANK atd.

Charakteristické vlastnosti a popis:

Systém sběru dat včetně řízení stroje v silové a polohové vazbě.
Použití měřící a vyhodnocovací jednotky řady EDC s možností rozšíření o LCD displej
ME 17-1 řízení stroje AC servo pohonem ve spojení s EDC elektronikou, ME 17-0 bez řízení
Možnost rozšíření o celkovou generální opravu stroje s možností nástřiku dle různé RAL
Možnost využití stávajících snímačů síly (záleží na typu snímače)
Systém měření a kalibrace síly a dráhy v souladu s EN ISO 7500-1 a EN 9513 včetně kalibračního protokolu
Software T and M jako součást modernizace včetně příslus. modulů

Click here to add your own text

Další informace:

Kontaktujte nás:

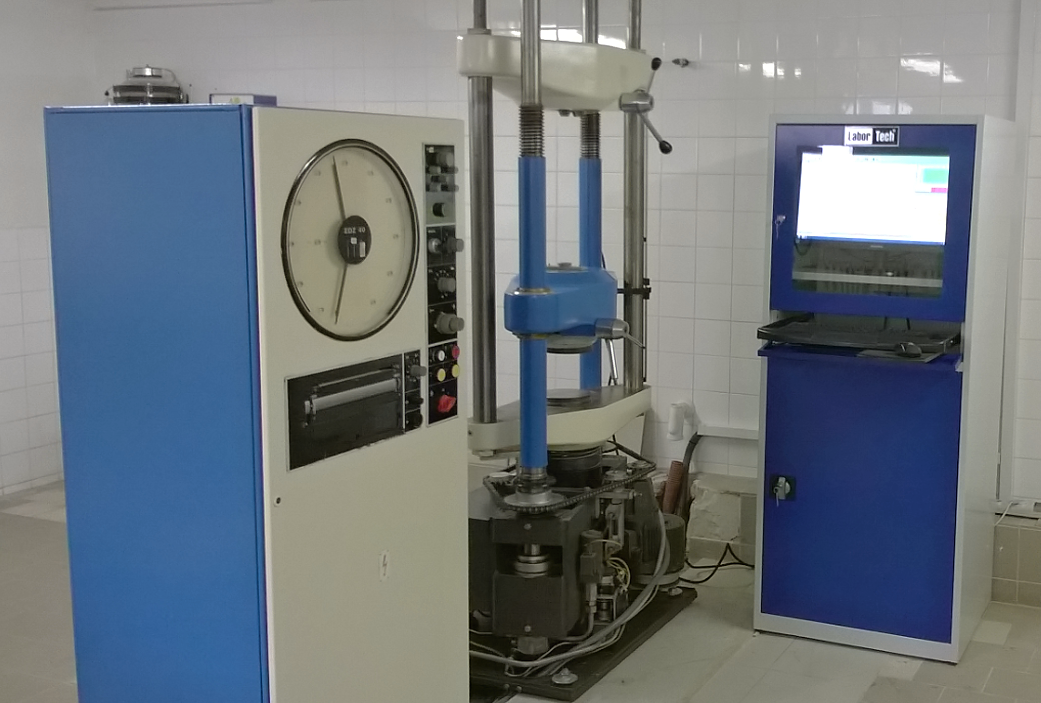

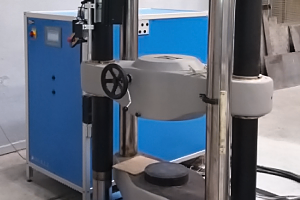

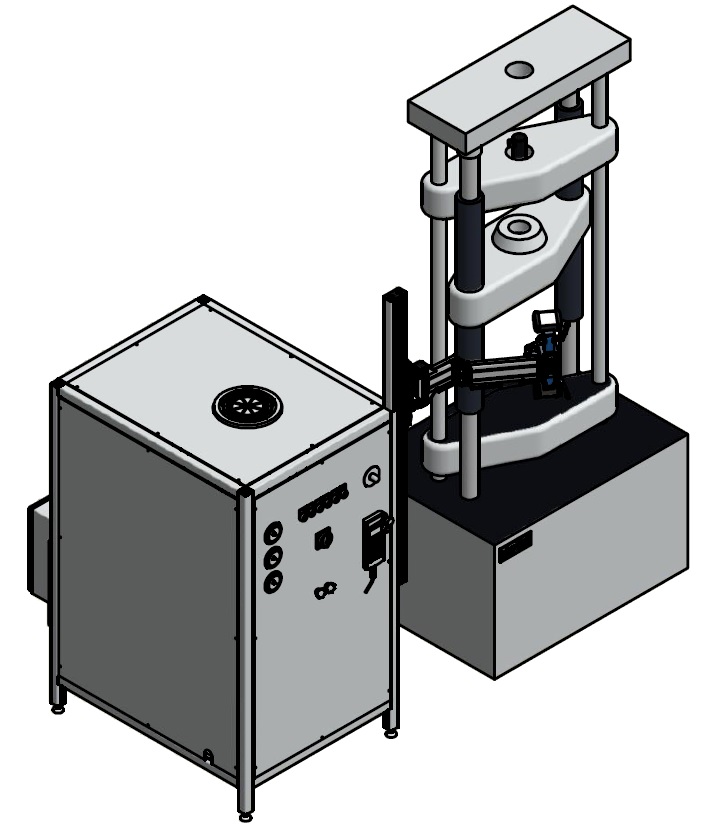

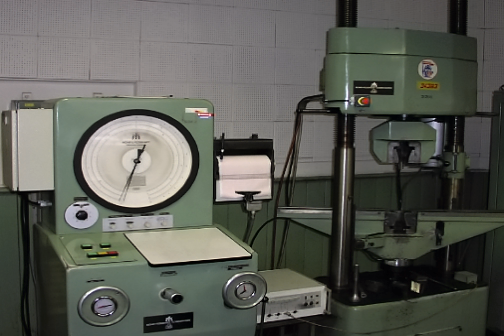

MH 17 – MODERNIZACE HYDRAULICKÝCH ZKUŠEBNÍCH STROJŮ

Modernizace hydraulických zkušebních strojů spočívá v tom, že původní zastaralý analogový odměřovací a řídicí systém je nahrazen novým systémem řady MH 17-0, MH 17-1 nebo MH 17-2 , kde jeho zaklad tvoří měřící a řídící elektronika řady EDC se 4 až 8 měřícími kanály, Hydraulický agregát řady HAS nebo HAD (u verze ME 17-1 a ME 17-2) a v neposlední řadě zkušební software T&M. Stroj lze doplnit novými snímači síly a různým příslušenstvím, které se standardně užívá u nových zkušebních strojů LABTEST řady H.

Níže naleznete jen malou část hydraulických strojů firem WPM, ZWICK nebo FRANK, které naše firma LABORTECH zmodernizovala. Pokud bude mít zájem, naší obchodníci a aplikační technici Vám rádi poskytnou bližší informace.

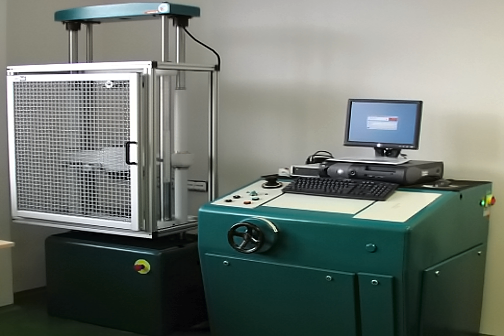

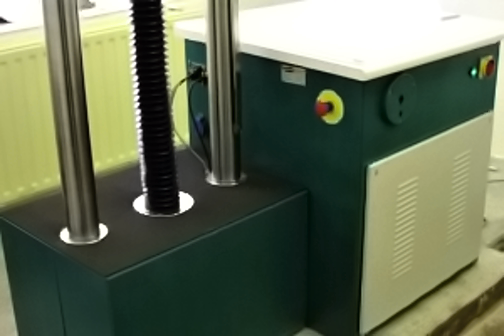

MH 17-0 – MODERNIZACE STATICKÝCH HYDRAULICKÝCH ZKUŠEBNÍCH STROJŮ – DATA

Modernizace statických hydraulických zkušebních strojů systémem MH 17-0 spočívá v tom, že zachován původní řídicí a měřící systém, který je doplněn o nový systém sběru dat bez zpětnovazebního řízení. Tento systém modernizace je nejjednodušší, nejlevnější a nejrychlejší.

Charakteristické vlastnosti a popis:

Systém sběru dat bez zpětnovazebního řízení
Použití měřící a vyhodnocovací jednotky řady EDC v ochranném krytu s možností rozšíření o LCD displej
Řízení stroje z původního panelu stroje s využitím bezpečnostních prvků elektroniky EDC.
Možnost rozšíření o celkovou generální opravu stroje s možností nástřiku dle různé RAL
Integrované nové bezpečnostní rozhraní dle EN ISO 13850
Systém měření a kalibrace síly a dráhy v souladu s EN ISO 7500-1 a EN 9513 včetně kalibračního protokolu
Software T and M jako součást modernizace včetně různých přísluš. modulů

Click here to add your own text

Další informace:

Kontaktujte nás:

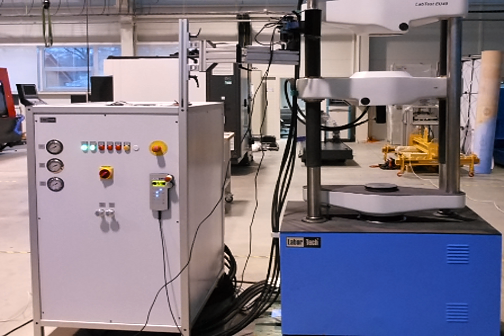

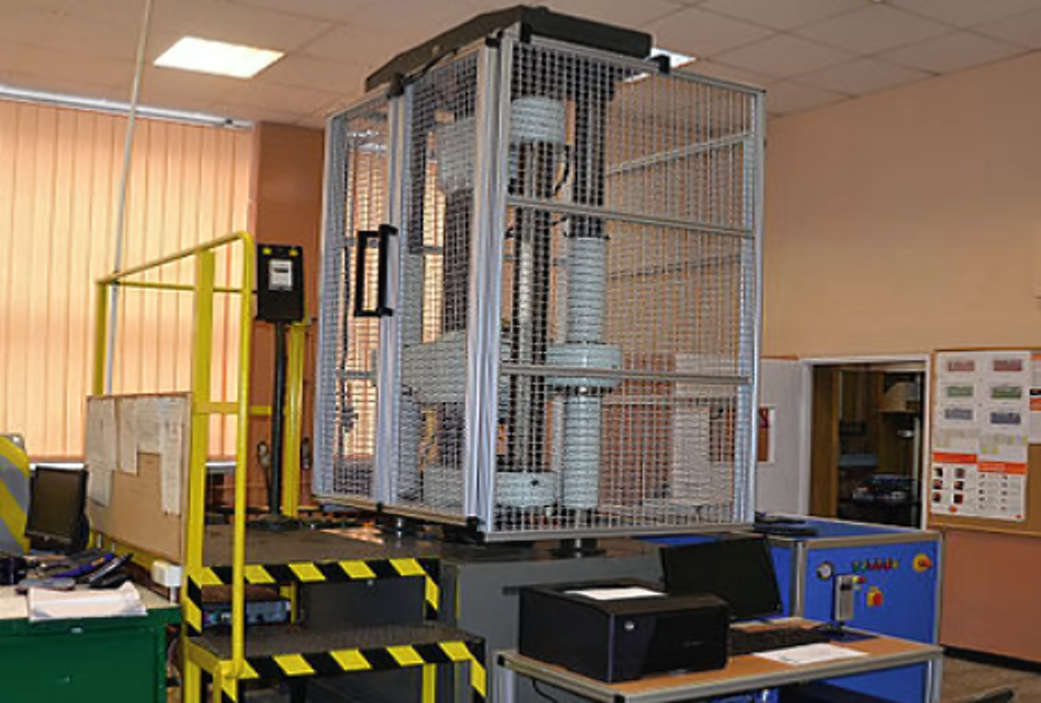

MH 17-2 – MODERNIZACE STATICKÝCH A DYNAMICKÝCH HYDRAULICKÝCH ZKUŠEBNÍCH STROJŮ

Modernizace statických hydraulických zkušebních strojů systémem MH 17-2 spočívá v tom, že zachován pouze zkušební rám včetně příslušenství, který je následně doplněn o nový hydraulický systém HAS nebo HAS-G včetně proporcionálního ventilu MOOG, který zabezpečuje přesné zpětnovazební řízení stroje. Tento systém modernizace je velice efektivní a je plně srovnatelný s řízením nových strojů řady LabTest H a lze ho aplikovat na stroje od všech výrobců tzn. INSTRON, ZWICK, WALTER-BAI, FRANK atd.

Charakteristické vlastnosti a popis:

Plnohodnotný systém sběru dat a zpětnovazební řízení stroje v silové a polohové vazbě.
Použití měřící a vyhodnocovací jednotky řady EDC s možností rozšíření o LCD ovládač nebo displej.
MH 17-2 systém pro dynamické aplikace EDC se samplovací frekvencí 5 nebo 10kHz.
Instalace hydraulického agregátu HAS nebo HAD včetně připojení servo ventilu MOOG k novému nebo stávajícímu hydraulickému válci.
Možnost rozšíření o celkovou generální opravu stroje s možností nástřiku dle různé RAL
Systém měření a kalibrace síly a dráhy v souladu s EN ISO 7500-1 a EN 9513 včetně kalibračního protokolu
Software T and M nebo DYNPACK jako součást modernizace včetně různých příslušných modulů

Click here to add your own text

Další informace:

Kontaktujte nás:

MT 17 – MODERNIZACE TVRDOMĚRŮ

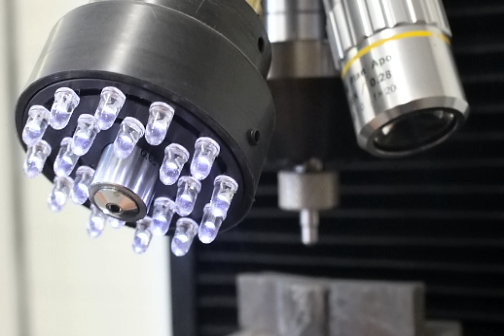

Firma LABORTECH nabízí celou škálu modernizací tvrdoměrů všech metod od všech dostupných výrobců. Typ modernizace tvrdoměrů rozlišujeme podle toho, jestli bude nasazen tvrdoměr přímo ve výrobě / provoze – systém MTI 17-1 nebo v laboratoři systém MTL 17-1. Základ u těchto modernizací tvrdoměrů tvoří software FESTTest a náhrada původního optické systému za nový. Jednotlivé typy modernizací se vždy posuzují individuálně.

Níže naleznete jen malou tvrdoměrů, které naše firma LABORTECH zmodernizovala. Pokud bude mít zájem, naší obchodníci a aplikační technici Vám rádi poskytnou bližší informace.

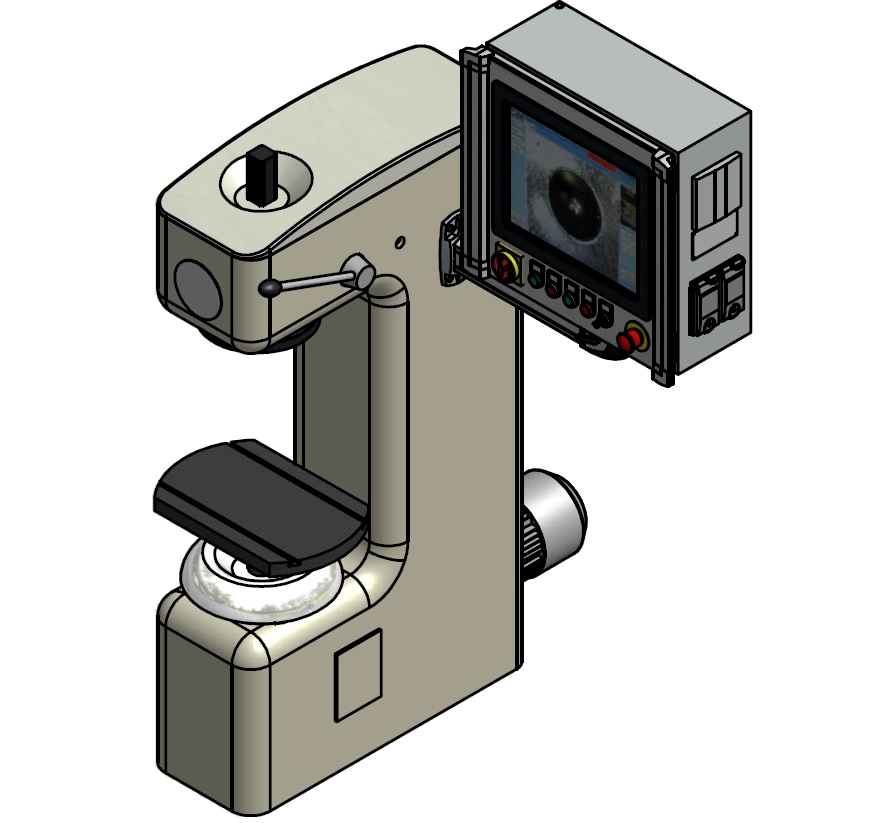

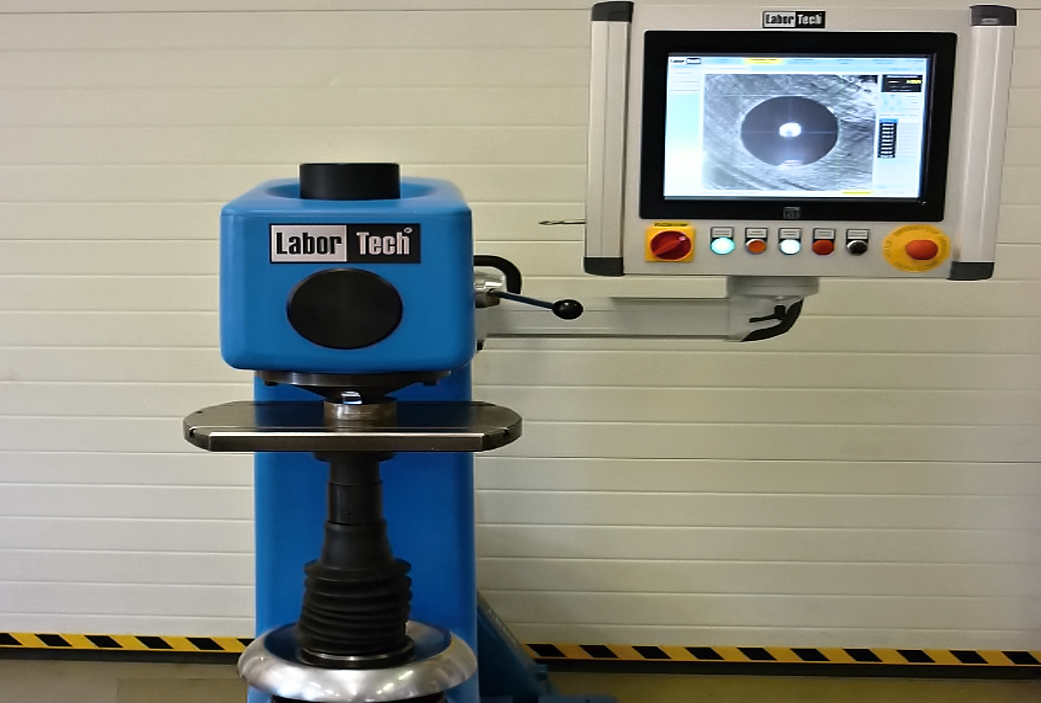

MTI 17-1 – MODERNIZACE TVRDOMĚRŮ URČENÝCH DO VÝROBY A PROVOZŮ

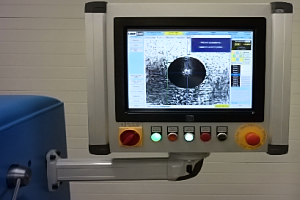

Systém MTI 17- 1 firmy LABORTECH je určen přímo do výroby a průmyslových provozů. Základem tohoto systému je speciální průmyslová CP skříň s integrovaným dotykovým LCD monitorem s uložením na „L“ profilu, který je součástí tvrdoměru. Nová optická soustava a software FESTTest – BASIS s možností automatického vyhodnocení vpichu metodami Brinell a Vickers. Tento systém modernizace je určen do těžkých a znečištěných provozů.

Charakteristické vlastnosti a popis:

Systém určený do těžkých a znečištěných provozů
Vyhodnocení vpichu přes dotykový LCD monitor včetně sběru a exportu dat.
Integrovaná nová optická jednotka tvořená průmyslovou kamerou určená pro danou zkušební metodu (Brinell a Vickers)
Možnost rozšíření o celkovou generální opravu stroje s možností nástřiku dle různé RAL
Systém měření a kalibrace v souladu s normami EN ISO 6506 a EN ISO 6507 včetně kalibračního protokolu
Software FESTTest – BASIS jako součást modernizace včetně různých příslušných modulů

Click here to add your own text

Další informace:

Kontaktujte nás:

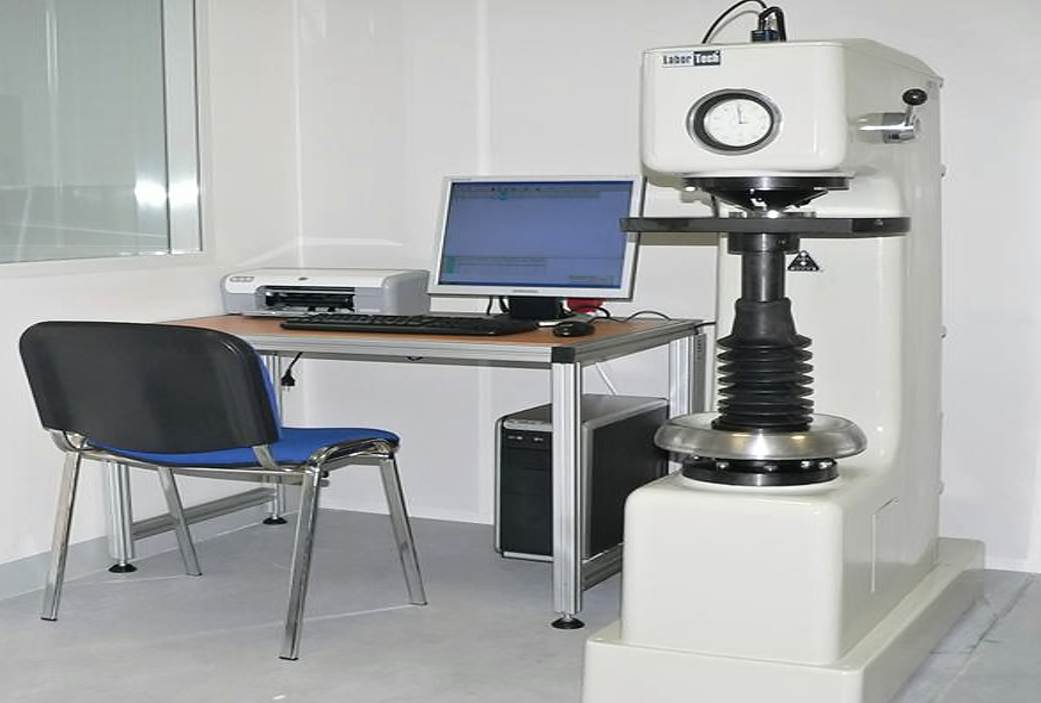

MTL 17-1 – MODERNIZACE TVRDOMĚRŮ URČENÝCH DO ZKUŠEBEN A LABORATOŘÍ

Systém MTL 17- 1 firmy LABORTECH je určen zkušeben a laboratoří, kde není vyžadováno vyšší krytí stroje. Tento systém je tvořen novou optickou soustavou a PC s integrovaným software FESTTest – BASIS s možností automatického vyhodnocení vpichu metodami Brinell, Vickers, Rockwel a Knop.

Charakteristické vlastnosti a popis:

Systém určený zkušeben a laboratoří, kde není vyžadováno vyšší krytí stroje.
Vyhodnocení vpichu přes standardní PC a LCD monitor včetně sběru a exportu dat.
Integrovaná nová optická jednotka tvořená průmyslovou kamerou určená pro danou zkušební metodu (Brinell, Vickers, Rockwel nebo Knop)
Možnost rozšíření o celkovou generální opravu stroje s možností nástřiku dle různé RAL
Systém měření a kalibrace v souladu s normami EN ISO 6506, EN ISO 6507, EN ISO 6508 a EN ISO 4545 včetně kalibračního protokolu
Software FESTTest – BASIS jako součást modernizace včetně různých příslušných modulů

Click here to add your own text

Další informace:

Kontaktujte nás:

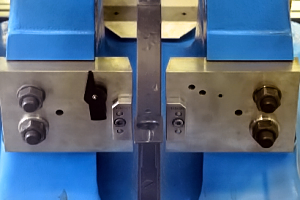

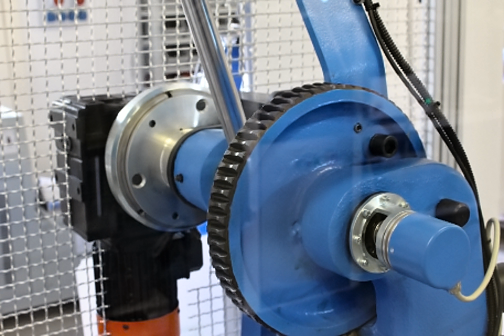

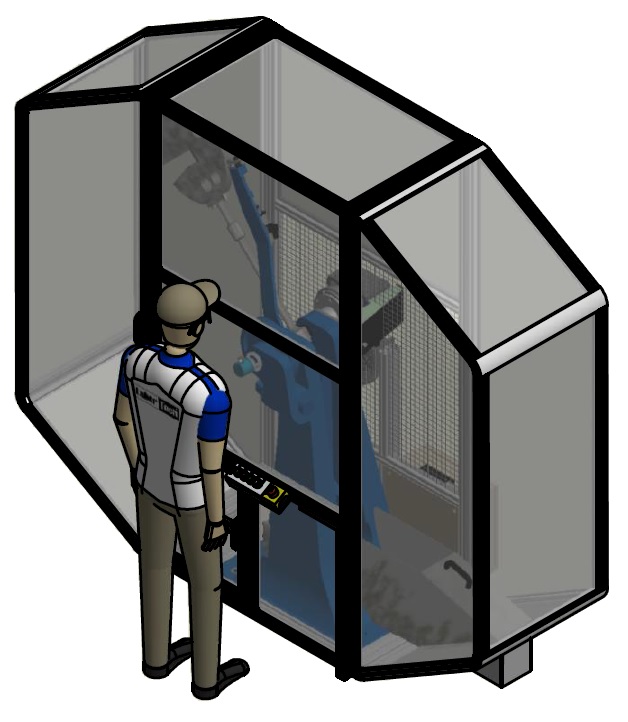

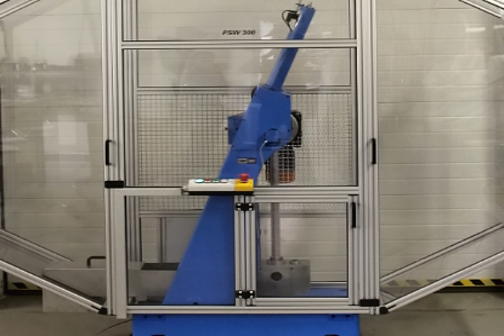

MCHK 17 – MODERNIZACE RÁZOVÝCH KLADIV

Modernizace rázových kladiv spočívá v tom, že původní zastaralý systém je nahrazen novým systémem řady MCHK 17-0, MCHK 17-1 , kde jeho zaklad, nová vyhodnocovací jednotka řízená PC a software IMPACTTest, ochranný bezpečnostní kryt z ITEM profilů a nové opěry včetně centrovací části. Systémy MCHK lze aplikovat na stroje od všech výrobců tzn. INSTRON, ZWICK, WPM, FRANK atd.

Charakteristické vlastnosti a popis:

Systém sběru dat včetně řízení stroje a návrat beranu do výchozí polohy – MCHK 17-1 pouze sběr dat ME 17-0.
Řízení stroje přes tichý a přesný AC motor s měničem s přizpůsobením do stávajícího rámu stroje – MCHK 17-1
Přeražení vzorku do 5 sekund po vyjmutí z chladícího média dle norem EN ISO 148-1 a ASTM E 23
Možnost rozšíření o celkovou GO stroje s možností nástřiku dle různé RAL
Tunel pro automatické odebírání přeražených vzorků.
Ochranný bezpečnostní kryt z ITEM profilů a polykarbonátu s vysokou bezpečností EN ISO 13849-1 / 2
Software IMPACTTest jako součást modernizace včetně různých příslušných modulů
